Система вентиляції та рекуперації тепла житлових та промислових будівель

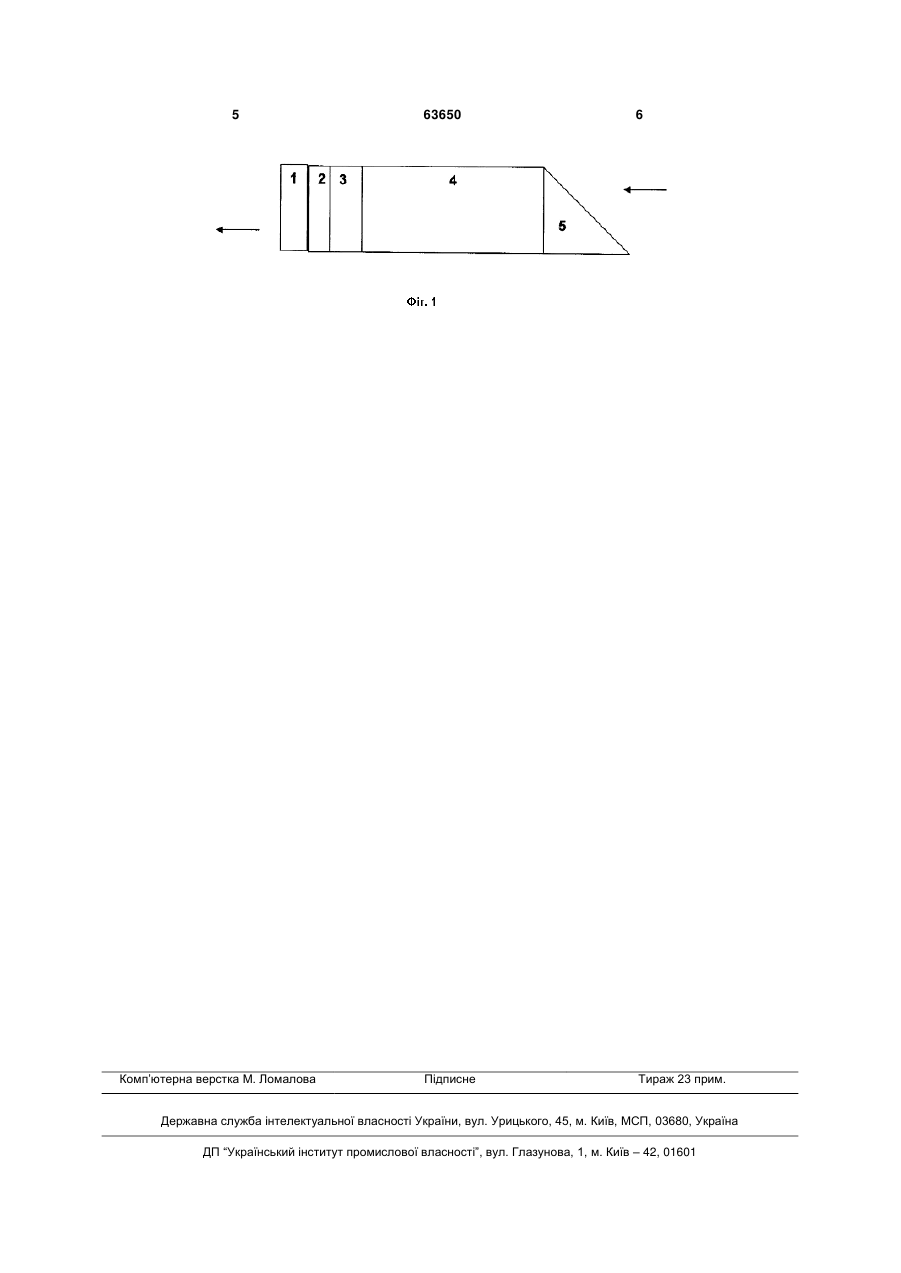

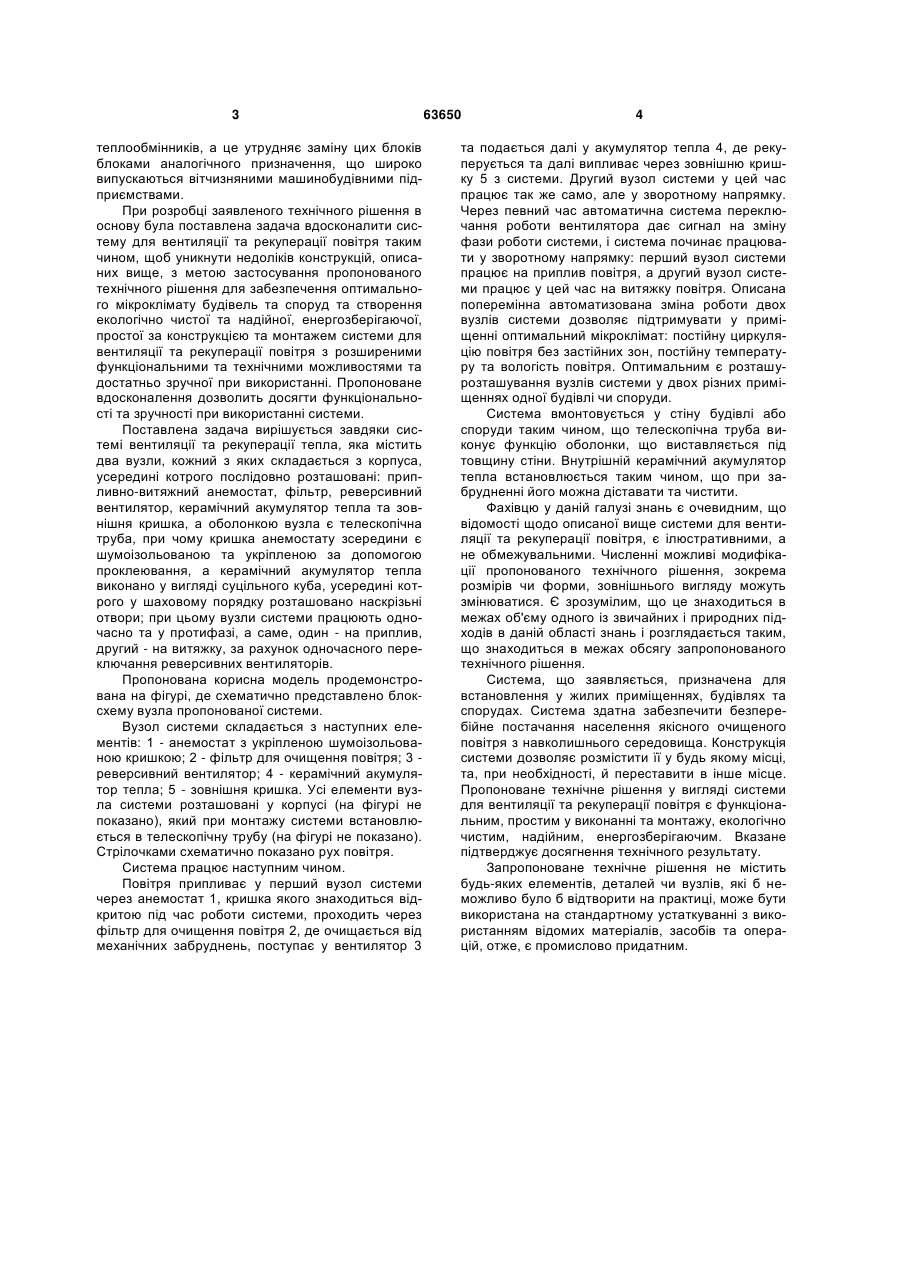

Система вентиляції та рекуперації тепла, що містить два вузли, кожний з яких складається з корпусу, всередині якого послідовно розташовані 3 теплообмінників, а це утрудняє заміну цих блоків блоками аналогічного призначення, що широко випускаються вітчизняними машинобудівними підприємствами. При розробці заявленого технічного рішення в основу була поставлена задача вдосконалити систему для вентиляції та рекуперації повітря таким чином, щоб уникнути недоліків конструкцій, описаних вище, з метою застосування пропонованого технічного рішення для забезпечення оптимального мікроклімату будівель та споруд та створення екологічно чистої та надійної, енергозберігаючої, простої за конструкцією та монтажем системи для вентиляції та рекуперації повітря з розширеними функціональними та технічними можливостями та достатньо зручної при використанні. Пропоноване вдосконалення дозволить досягти функціональності та зручності при використанні системи. Поставлена задача вирішується завдяки системі вентиляції та рекуперації тепла, яка містить два вузли, кожний з яких складається з корпуса, усередині котрого послідовно розташовані: припливно-витяжний анемостат, фільтр, реверсивний вентилятор, керамічний акумулятор тепла та зовнішня кришка, а оболонкою вузла є телескопічна труба, при чому кришка анемостату зсередини є шумоізольованою та укріпленою за допомогою проклеювання, а керамічний акумулятор тепла виконано у вигляді суцільного куба, усередині котрого у шаховому порядку розташовано наскрізьні отвори; при цьому вузли системи працюють одночасно та у протифазі, а саме, один - на приплив, другий - на витяжку, за рахунок одночасного переключання реверсивних вентиляторів. Пропонована корисна модель продемонстрована на фігурі, де схематично представлено блоксхему вузла пропонованої системи. Вузол системи складається з наступних елементів: 1 - анемостат з укріпленою шумоізольованою кришкою; 2 - фільтр для очищення повітря; 3 реверсивний вентилятор; 4 - керамічний акумулятор тепла; 5 - зовнішня кришка. Усі елементи вузла системи розташовані у корпусі (на фігурі не показано), який при монтажу системи встановлюється в телескопічну трубу (на фігурі не показано). Стрілочками схематично показано рух повітря. Система працює наступним чином. Повітря припливає у перший вузол системи через анемостат 1, кришка якого знаходиться відкритою під час роботи системи, проходить через фільтр для очищення повітря 2, де очищається від механічних забруднень, поступає у вентилятор 3 63650 4 та подається далі у акумулятор тепла 4, де рекуперується та далі випливає через зовнішню кришку 5 з системи. Другий вузол системи у цей час працює так же само, але у зворотному напрямку. Через певний час автоматична система переключання роботи вентилятора дає сигнал на зміну фази роботи системи, і система починає працювати у зворотному напрямку: перший вузол системи працює на приплив повітря, а другий вузол системи працює у цей час на витяжку повітря. Описана поперемінна автоматизована зміна роботи двох вузлів системи дозволяє підтримувати у приміщенні оптимальний мікроклімат: постійну циркуляцію повітря без застійних зон, постійну температуру та вологість повітря. Оптимальним є розташурозташування вузлів системи у двох різних приміщеннях одної будівлі чи споруди. Система вмонтовується у стіну будівлі або споруди таким чином, що телескопічна труба виконує функцію оболонки, що виставляється під товщину стіни. Внутрішній керамічний акумулятор тепла встановлюється таким чином, що при забрудненні його можна діставати та чистити. Фахівцю у даній галузі знань є очевидним, що відомості щодо описаної вище системи для вентиляції та рекуперації повітря, є ілюстративними, а не обмежувальними. Численні можливі модифікації пропонованого технічного рішення, зокрема розмірів чи форми, зовнішнього вигляду можуть змінюватися. Є зрозумілим, що це знаходиться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядається таким, що знаходиться в межах обсягу запропонованого технічного рішення. Система, що заявляється, призначена для встановлення у жилих приміщеннях, будівлях та спорудах. Система здатна забезпечити безперебійне постачання населення якісного очищеного повітря з навколишнього середовища. Конструкція системи дозволяє розмістити її у будь якому місці, та, при необхідності, й переставити в інше місце. Пропоноване технічне рішення у вигляді системи для вентиляції та рекуперації повітря є функціональним, простим у виконанні та монтажу, екологічно чистим, надійним, енергозберігаючим. Вказане підтверджує досягнення технічного результату. Запропоноване технічне рішення не містить будь-яких елементів, деталей чи вузлів, які б неможливо було б відтворити на практиці, може бути використана на стандартному устаткуванні з використанням відомих матеріалів, засобів та операцій, отже, є промислово придатним. 5 Комп’ютерна верстка М. Ломалова 63650 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
