Пристрій для дезінфекції каналізаційних стоків

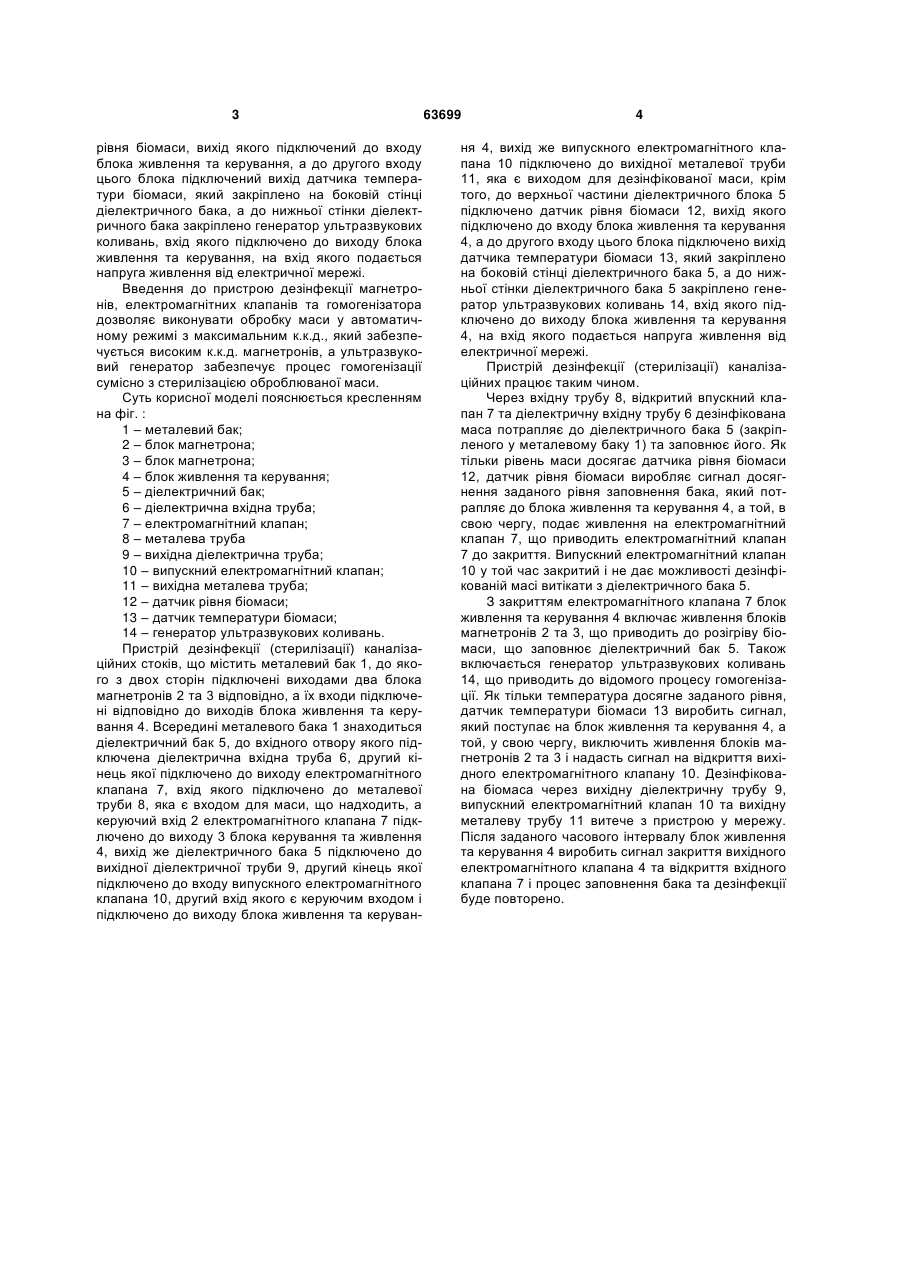

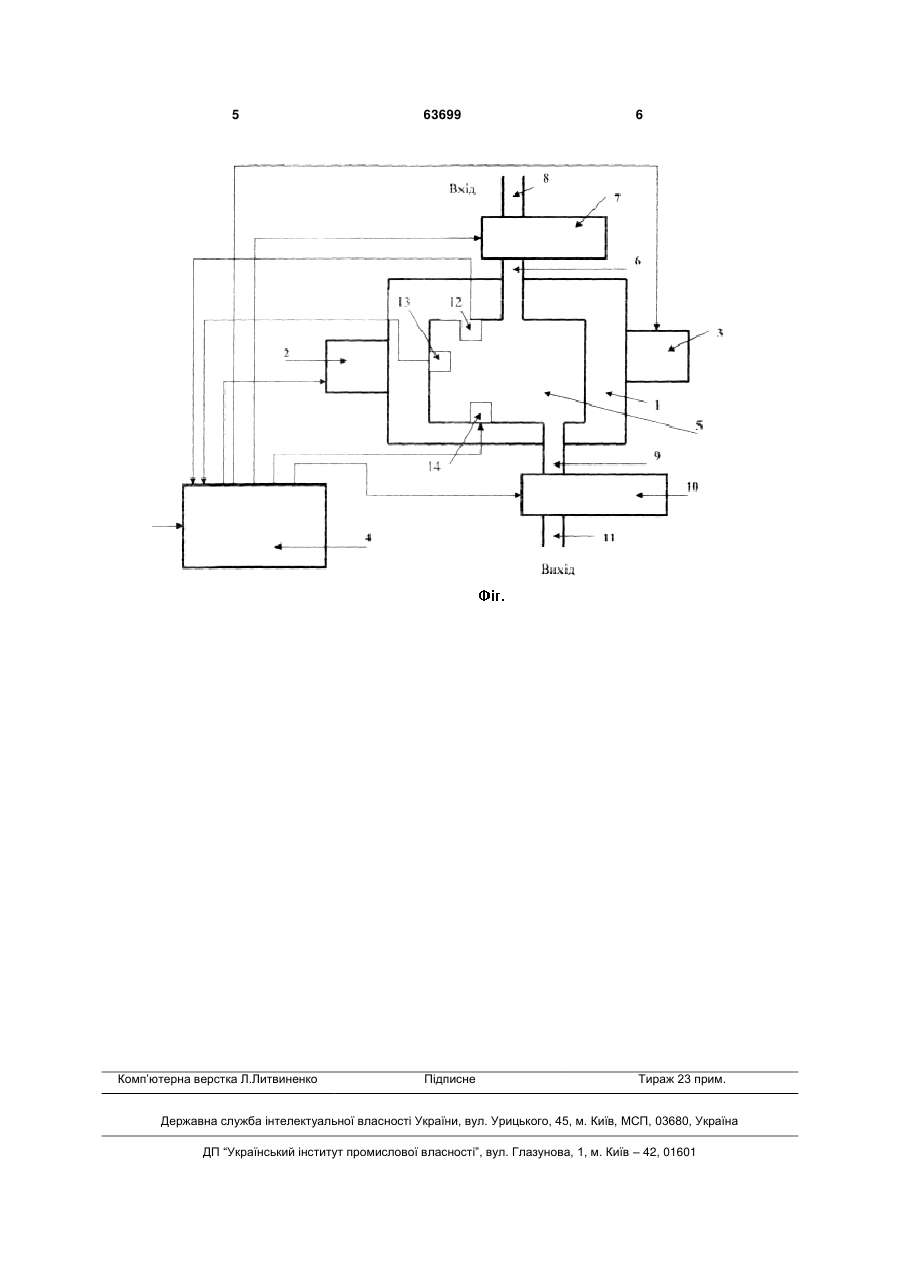

Пристрій для дезінфекції (стерилізації) каналізаційних стоків, що містить металевий бак (1), до якого з двох сторін підключені виходами два блоки магнетронів (2) та (3) відповідно, а їх входи підключені відповідно до виходів блока живлення та керування (4), який відрізняється тим, що всередині металевого бака (1) знаходиться діелектричний бак (5), до вхідного отвору якого підключена діелектрична вхідна труба (6), другий кінець якої підключено до виходу електромагнітного клапана (7), вхід якого підключено до металевої труби (8), яка є входом для маси, щo надходить, а керуючий вхід електромагнітного клапана (7) підключено до 3 рівня біомаси, вихід якого підключений до входу блока живлення та керування, а до другого входу цього блока підключений вихід датчика температури біомаси, який закріплено на боковій стінці діелектричного бака, а до нижньої стінки діелектричного бака закріплено генератор ультразвукових коливань, вхід якого підключено до виходу блока живлення та керування, на вхід якого подається напруга живлення від електричної мережі. Введення до пристрою дезінфекції магнетронів, електромагнітних клапанів та гомогенізатора дозволяє виконувати обробку маси у автоматичному режимі з максимальним к.к.д., який забезпечується високим к.к.д. магнетронів, а ультразвуковий генератор забезпечує процес гомогенізації сумісно з стерилізацією оброблюваної маси. Суть корисної моделі пояснюється кресленням на фіг. : 1 – металевий бак; 2 – блок магнетрона; 3 – блок магнетрона; 4 – блок живлення та керування; 5 – діелектричний бак; 6 – діелектрична вхідна труба; 7 – електромагнітний клапан; 8 – металева труба 9 – вихідна діелектрична труба; 10 – випускний електромагнітний клапан; 11 – вихідна металева труба; 12 – датчик рівня біомаси; 13 – датчик температури біомаси; 14 – генератор ультразвукових коливань. Пристрій дезінфекції (стерилізації) каналізаційних стоків, що містить металевий бак 1, до якого з двох сторін підключені виходами два блока магнетронів 2 та 3 відповідно, а їх входи підключені відповідно до виходів блока живлення та керування 4. Всередині металевого бака 1 знаходиться діелектричний бак 5, до вхідного отвору якого підключена діелектрична вхідна труба 6, другий кінець якої підключено до виходу електромагнітного клапана 7, вхід якого підключено до металевої труби 8, яка є входом для маси, що надходить, а керуючий вхід 2 електромагнітного клапана 7 підключено до виходу 3 блока керування та живлення 4, вихід же діелектричного бака 5 підключено до вихідної діелектричної труби 9, другий кінець якої підключено до входу випускного електромагнітного клапана 10, другий вхід якого є керуючим входом і підключено до виходу блока живлення та керуван 63699 4 ня 4, вихід же випускного електромагнітного клапана 10 підключено до вихідної металевої труби 11, яка є виходом для дезінфікованої маси, крім того, до верхньої частини діелектричного блока 5 підключено датчик рівня біомаси 12, вихід якого підключено до входу блока живлення та керування 4, а до другого входу цього блока підключено вихід датчика температури біомаси 13, який закріплено на боковій стінці діелектричного бака 5, а до нижньої стінки діелектричного бака 5 закріплено генератор ультразвукових коливань 14, вхід якого підключено до виходу блока живлення та керування 4, на вхід якого подається напруга живлення від електричної мережі. Пристрій дезінфекції (стерилізації) каналізаційних працює таким чином. Через вхідну трубу 8, відкритий впускний клапан 7 та діелектричну вхідну трубу 6 дезінфікована маса потрапляє до діелектричного бака 5 (закріпленого у металевому баку 1) та заповнює його. Як тільки рівень маси досягає датчика рівня біомаси 12, датчик рівня біомаси виробляє сигнал досягнення заданого рівня заповнення бака, який потрапляє до блока живлення та керування 4, а той, в свою чергу, подає живлення на електромагнітний клапан 7, що приводить електромагнітний клапан 7 до закриття. Випускний електромагнітний клапан 10 у той час закритий і не дає можливості дезінфікованій масі витікати з діелектричного бака 5. З закриттям електромагнітного клапана 7 блок живлення та керування 4 включає живлення блоків магнетронів 2 та 3, що приводить до розігріву біомаси, що заповнює діелектричний бак 5. Також включається генератор ультразвукових коливань 14, що приводить до відомого процесу гомогенізації. Як тільки температура досягне заданого рівня, датчик температури біомаси 13 виробить сигнал, який поступає на блок живлення та керування 4, а той, у свою чергу, виключить живлення блоків магнетронів 2 та 3 і надасть сигнал на відкриття вихідного електромагнітного клапану 10. Дезінфікована біомаса через вихідну діелектричну трубу 9, випускний електромагнітний клапан 10 та вихідну металеву трубу 11 витече з пристрою у мережу. Після заданого часового інтервалу блок живлення та керування 4 виробить сигнал закриття вихідного електромагнітного клапана 4 та відкриття вхідного клапана 7 і процес заповнення бака та дезінфекції буде повторено. 5 Комп’ютерна верстка Л.Литвиненко 63699 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
