Стовбур водонапірної башти
Номер патенту: 63734
Опубліковано: 25.10.2011
Автори: Бєгун Олександр Іванович, Гринюк Володимир Іванович, Орлінська Ольга Вікторівна, Шастун Володимир Нестерович, Артюх Марія Павлівна
Формула / Реферат
1. Стовбур водонапірної башти, що виконаний у вигляді стояків, з'єднаних сталевими ґратними ригелями, який відрізняється тим, що стояки стовбура виконують зі сталевих труб діаметром 426 і 530 мм, секції яких з'єднують зварюванням.

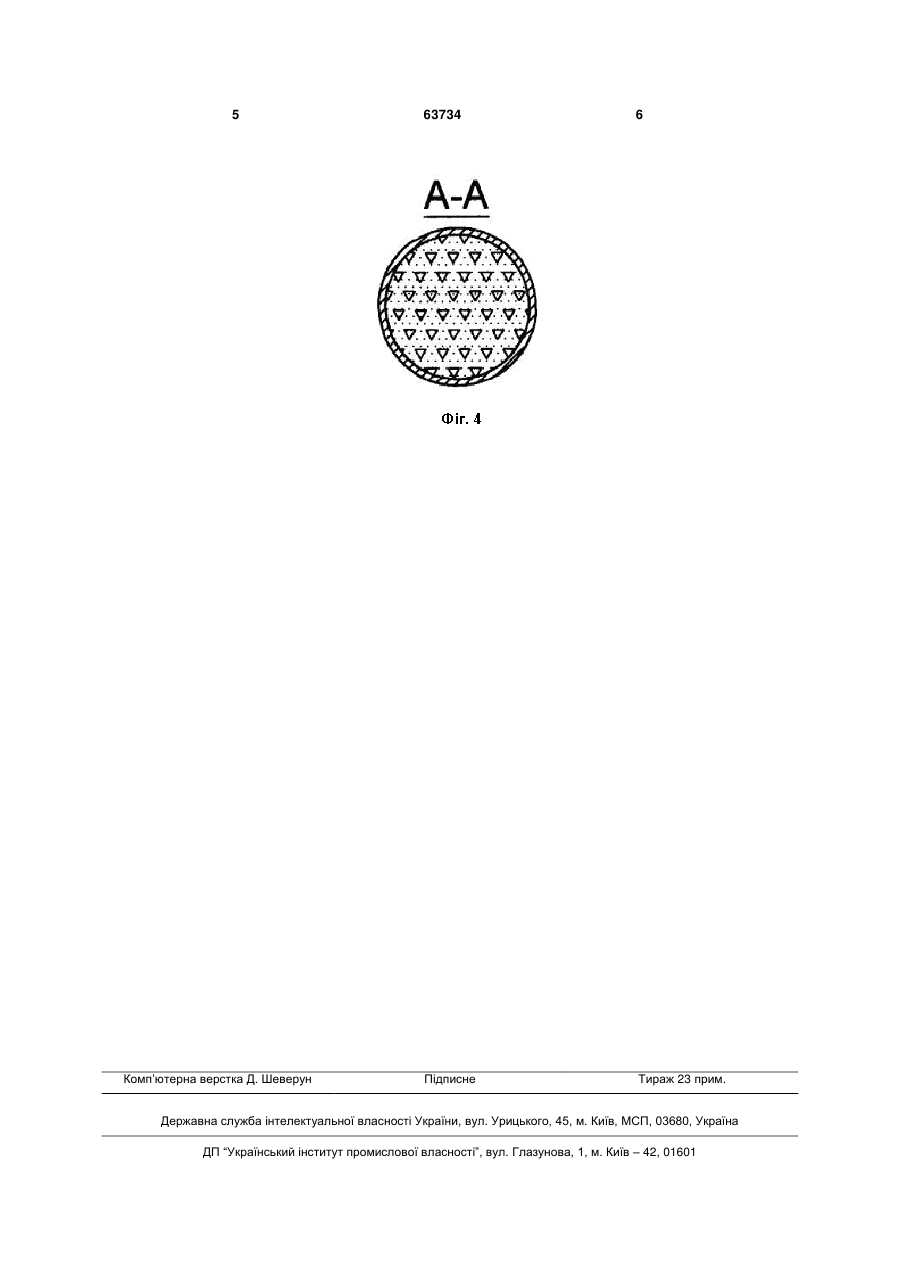

2. Стовбур за п. 1, який відрізняється тим, що порожнину труби заповнюють бетонною сумішшю.
Текст

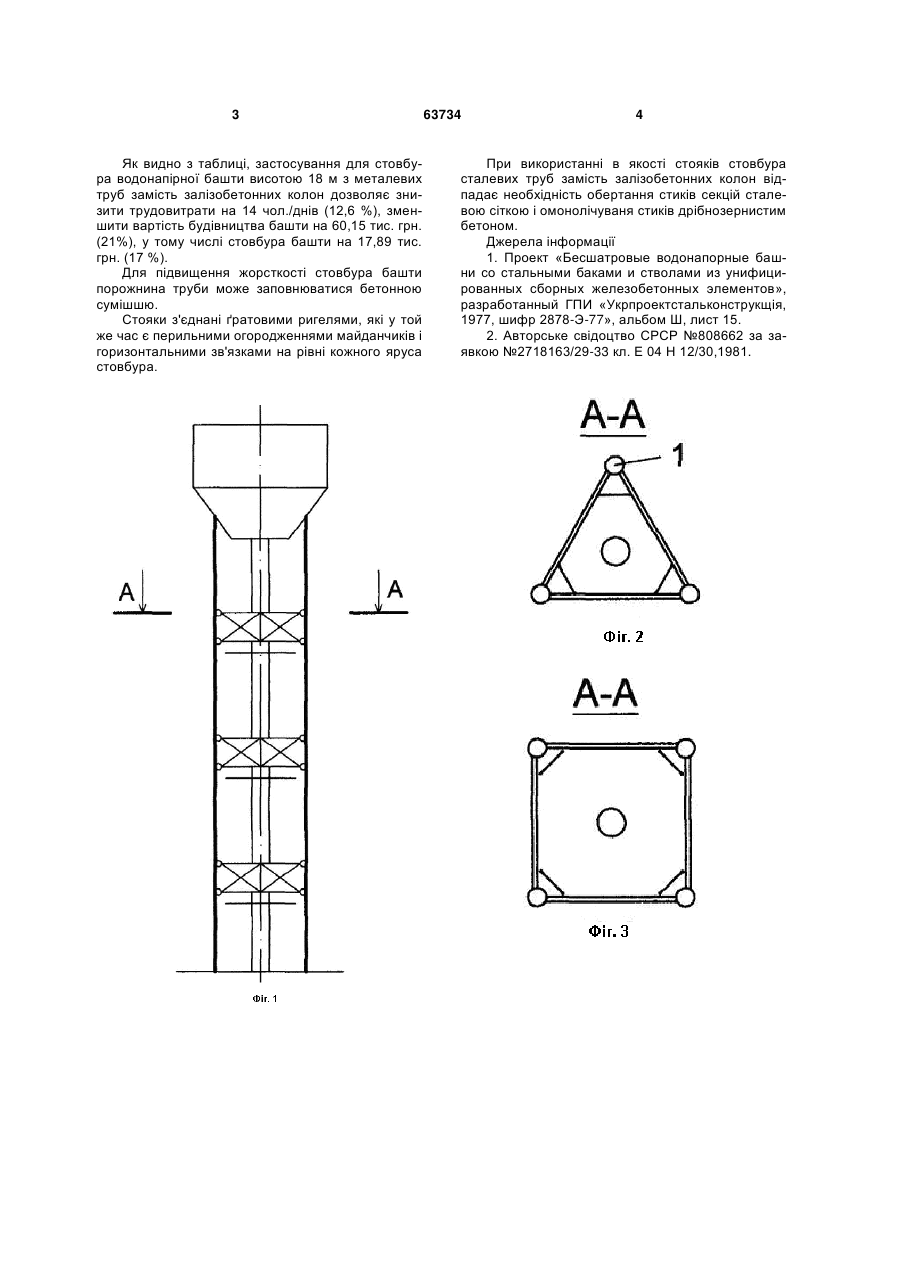

1. Стовбур водонапірної башти, що виконаний у вигляді стояків, з'єднаних сталевими ґратними ригелями, який відрізняється тим, що стояки стовбура виконують зі сталевих труб діаметром 426 і 530 мм, секції яких з'єднують зварюванням. 2. Стовбур за п. 1, який відрізняється тим, що порожнину труби заповнюють бетонною сумішшю. Основні показники для прототипу пропозиції 111,0 97,0 286,44 226,29 105,264 87,374 (19) UA (21) u201015830 (22) 28.12.2010 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ГРИНЮК ВОЛОДИМИР ІВАНОВИЧ, АРТЮХ МАРІЯ ПАВЛІВНА, БЄГУН ОЛЕКСАНДР ІВАНОВИЧ, ОРЛІНСЬКА ОЛЬГА ВІКТОРІВНА, ШАСТУН ВОЛОДИМИР НЕСТЕРОВИЧ Різниця -14 60,15 -17,89 3 Як видно з таблиці, застосування для стовбура водонапірної башти висотою 18 м з металевих труб замість залізобетонних колон дозволяє знизити трудовитрати на 14 чол./днів (12,6 %), зменшити вартість будівництва башти на 60,15 тис. грн. (21%), у тому числі стовбура башти на 17,89 тис. грн. (17 %). Для підвищення жорсткості стовбура башти порожнина труби може заповнюватися бетонною сумішшю. Стояки з'єднані ґратовими ригелями, які у той же час є перильними огородженнями майданчиків і горизонтальними зв'язками на рівні кожного яруса стовбура. 63734 4 При використанні в якості стояків стовбура сталевих труб замість залізобетонних колон відпадає необхідність обертання стиків секцій сталевою сіткою і омонолічуваня стиків дрібнозернистим бетоном. Джерела інформації 1. Проект «Бесшатровые водонапорные башни со стальными баками и стволами из унифицированных сборных железобетонных элементов», разработанный ГПИ «Укрпроектстальконструкщія, 1977, шифр 2878-Э-77», альбом Ш, лист 15. 2. Авторське свідоцтво СРСР №808662 за заявкою №2718163/29-33 кл. Е 04 Н 12/30,1981. 5 Комп’ютерна верстка Д. Шеверун 63734 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWater tower
Автори англійськоюHryniuk Volodymyr Ivanovych, Artiukh Maria Pavlivna, Biehun Oleksandr Ivanovych, Orlinska Olha Viktorivna, Shastun Volodymyr Nesterovych
Назва патенту російськоюСтвол водонапорной башни
Автори російськоюГринюк Владимир Иванович, Артюх Мария Павловна, Бегун Александр Иванович, Орлинская Ольга Викторовна, Шастун Владимир Нестерович
МПК / Мітки
МПК: E04H 12/30
Мітки: водонапірної, башти, стовбур
