Пристрій для продажу води

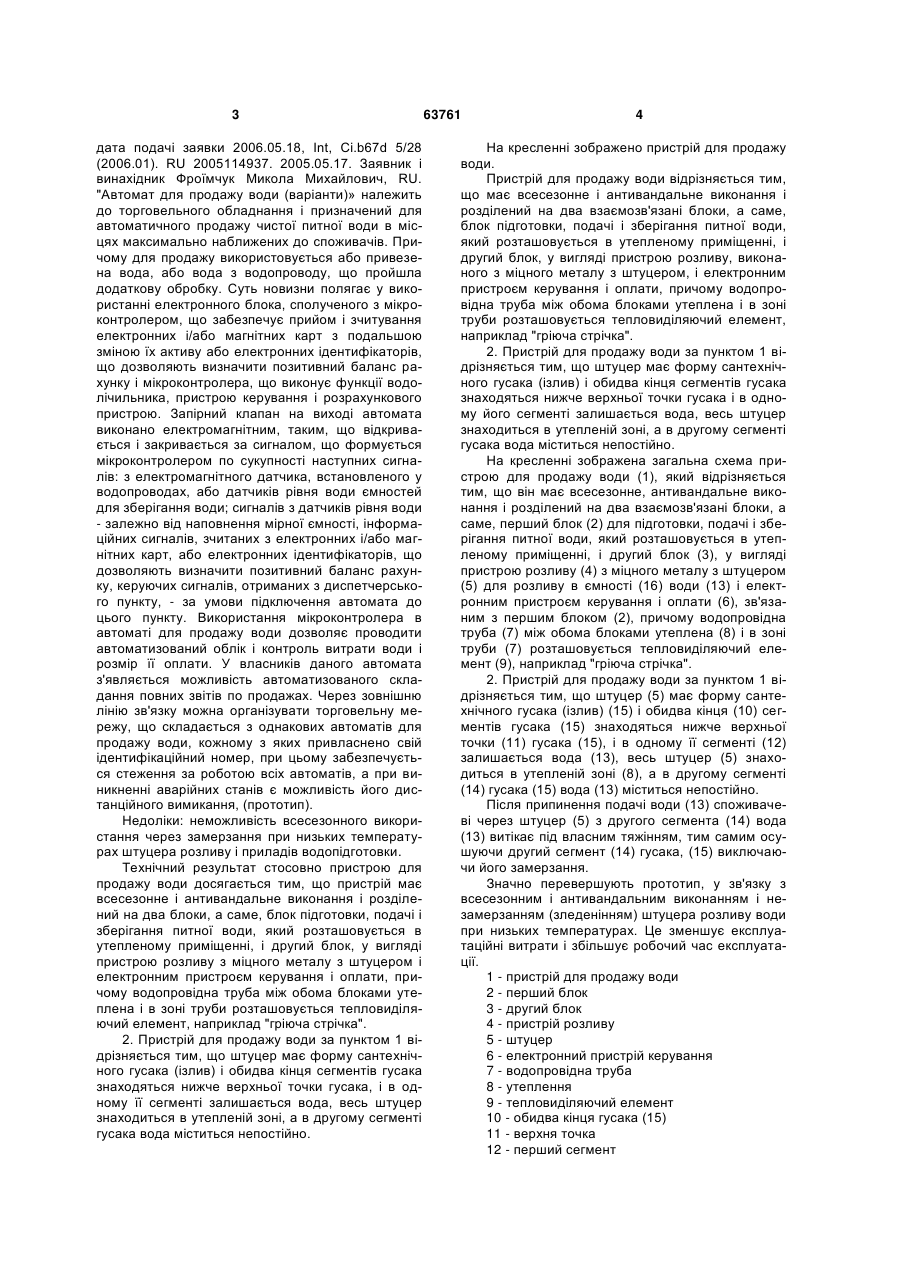

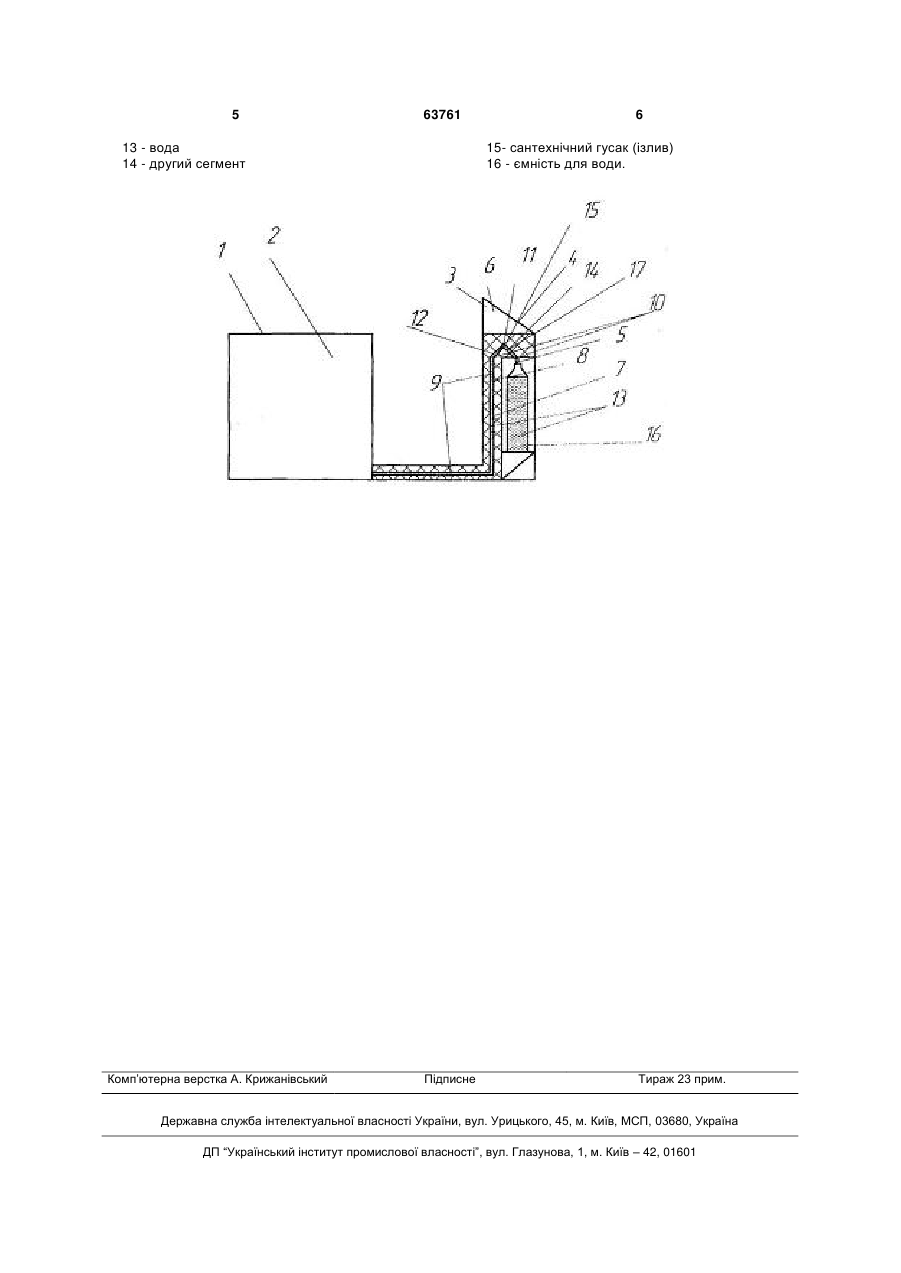

1. Пристрій для продажу води, який відрізняється тим, що має всесезонне і антивандальне виконання і розділений на два взаємозв'язані блоки, а саме блок підготовки, подачі і зберігання питної води, який розташовується в утепленому при 3 дата подачі заявки 2006.05.18, Int, Ci.b67d 5/28 (2006.01). RU 2005114937. 2005.05.17. Заявник і винахідник Фроїмчук Микола Михайлович, RU. "Автомат для продажу води (варіанти)» належить до торговельного обладнання і призначений для автоматичного продажу чистої питної води в місцях максимально наближених до споживачів. Причому для продажу використовується або привезена вода, або вода з водопроводу, що пройшла додаткову обробку. Суть новизни полягає у використанні електронного блока, сполученого з мікроконтролером, що забезпечує прийом і зчитування електронних і/або магнітних карт з подальшою зміною їх активу або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку і мікроконтролера, що виконує функції водолічильника, пристрою керування і розрахункового пристрою. Запірний клапан на виході автомата виконано електромагнітним, таким, що відкривається і закривається за сигналом, що формується мікроконтролером по сукупності наступних сигналів: з електромагнітного датчика, встановленого у водопроводах, або датчиків рівня води ємностей для зберігання води; сигналів з датчиків рівня води - залежно від наповнення мірної ємності, інформаційних сигналів, зчитаних з електронних і/або магнітних карт, або електронних ідентифікаторів, що дозволяють визначити позитивний баланс рахунку, керуючих сигналів, отриманих з диспетчерського пункту, - за умови підключення автомата до цього пункту. Використання мікроконтролера в автоматі для продажу води дозволяє проводити автоматизований облік і контроль витрати води і розмір її оплати. У власників даного автомата з'являється можливість автоматизованого складання повних звітів по продажах. Через зовнішню лінію зв'язку можна організувати торговельну мережу, що складається з однакових автоматів для продажу води, кожному з яких привласнено свій ідентифікаційний номер, при цьому забезпечується стеження за роботою всіх автоматів, а при виникненні аварійних станів є можливість його дистанційного вимикання, (прототип). Недоліки: неможливість всесезонного використання через замерзання при низьких температурах штуцера розливу і приладів водопідготовки. Технічний результат стосовно пристрою для продажу води досягається тим, що пристрій має всесезонне і антивандальне виконання і розділений на два блоки, а саме, блок підготовки, подачі і зберігання питної води, який розташовується в утепленому приміщенні, і другий блок, у вигляді пристрою розливу з міцного металу з штуцером і електронним пристроєм керування і оплати, причому водопровідна труба між обома блоками утеплена і в зоні труби розташовується тепловиділяючий елемент, наприклад "гріюча стрічка". 2. Пристрій для продажу води за пунктом 1 відрізняється тим, що штуцер має форму сантехнічного гусака (ізлив) і обидва кінця сегментів гусака знаходяться нижче верхньої точки гусака, і в одному її сегменті залишається вода, весь штуцер знаходиться в утепленій зоні, а в другому сегменті гусака вода міститься непостійно. 63761 4 На кресленні зображено пристрій для продажу води. Пристрій для продажу води відрізняється тим, що має всесезонне і антивандальне виконання і розділений на два взаємозв'язані блоки, а саме, блок підготовки, подачі і зберігання питної води, який розташовується в утепленому приміщенні, і другий блок, у вигляді пристрою розливу, виконаного з міцного металу з штуцером, і електронним пристроєм керування і оплати, причому водопровідна труба між обома блоками утеплена і в зоні труби розташовується тепловиділяючий елемент, наприклад "гріюча стрічка". 2. Пристрій для продажу води за пунктом 1 відрізняється тим, що штуцер має форму сантехнічного гусака (ізлив) і обидва кінця сегментів гусака знаходяться нижче верхньої точки гусака і в одному його сегменті залишається вода, весь штуцер знаходиться в утепленій зоні, а в другому сегменті гусака вода міститься непостійно. На кресленні зображена загальна схема пристрою для продажу води (1), який відрізняється тим, що він має всесезонне, антивандальне виконання і розділений на два взаємозв'язані блоки, а саме, перший блок (2) для підготовки, подачі і зберігання питної води, який розташовується в утепленому приміщенні, і другий блок (3), у вигляді пристрою розливу (4) з міцного металу з штуцером (5) для розливу в ємності (16) води (13) і електронним пристроєм керування і оплати (6), зв'язаним з першим блоком (2), причому водопровідна труба (7) між обома блоками утеплена (8) і в зоні труби (7) розташовується тепловиділяючий елемент (9), наприклад "гріюча стрічка". 2. Пристрій для продажу води за пунктом 1 відрізняється тим, що штуцер (5) має форму сантехнічного гусака (ізлив) (15) і обидва кінця (10) сегментів гусака (15) знаходяться нижче верхньої точки (11) гусака (15), і в одному її сегменті (12) залишається вода (13), весь штуцер (5) знаходиться в утепленій зоні (8), а в другому сегменті (14) гусака (15) вода (13) міститься непостійно. Після припинення подачі води (13) споживачеві через штуцер (5) з другого сегмента (14) вода (13) витікає під власним тяжінням, тим самим осушуючи другий сегмент (14) гусака, (15) виключаючи його замерзання. Значно перевершують прототип, у зв'язку з всесезонним і антивандальним виконанням і незамерзанням (зледенінням) штуцера розливу води при низьких температурах. Це зменшує експлуатаційні витрати і збільшує робочий час експлуатації. 1 - пристрій для продажу води 2 - перший блок 3 - другий блок 4 - пристрій розливу 5 - штуцер 6 - електронний пристрій керування 7 - водопровідна труба 8 - утеплення 9 - тепловиділяючий елемент 10 - обидва кінця гусака (15) 11 - верхня точка 12 - перший сегмент 5 63761 13 - вода 14 - другий сегмент Комп’ютерна верстка А. Крижанівський 6 15- сантехнічний гусак (ізлив) 16 - ємність для води. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
