Пристрій для попередження та плавлення ожеледно-паморозевих відкладень на проводах плеп

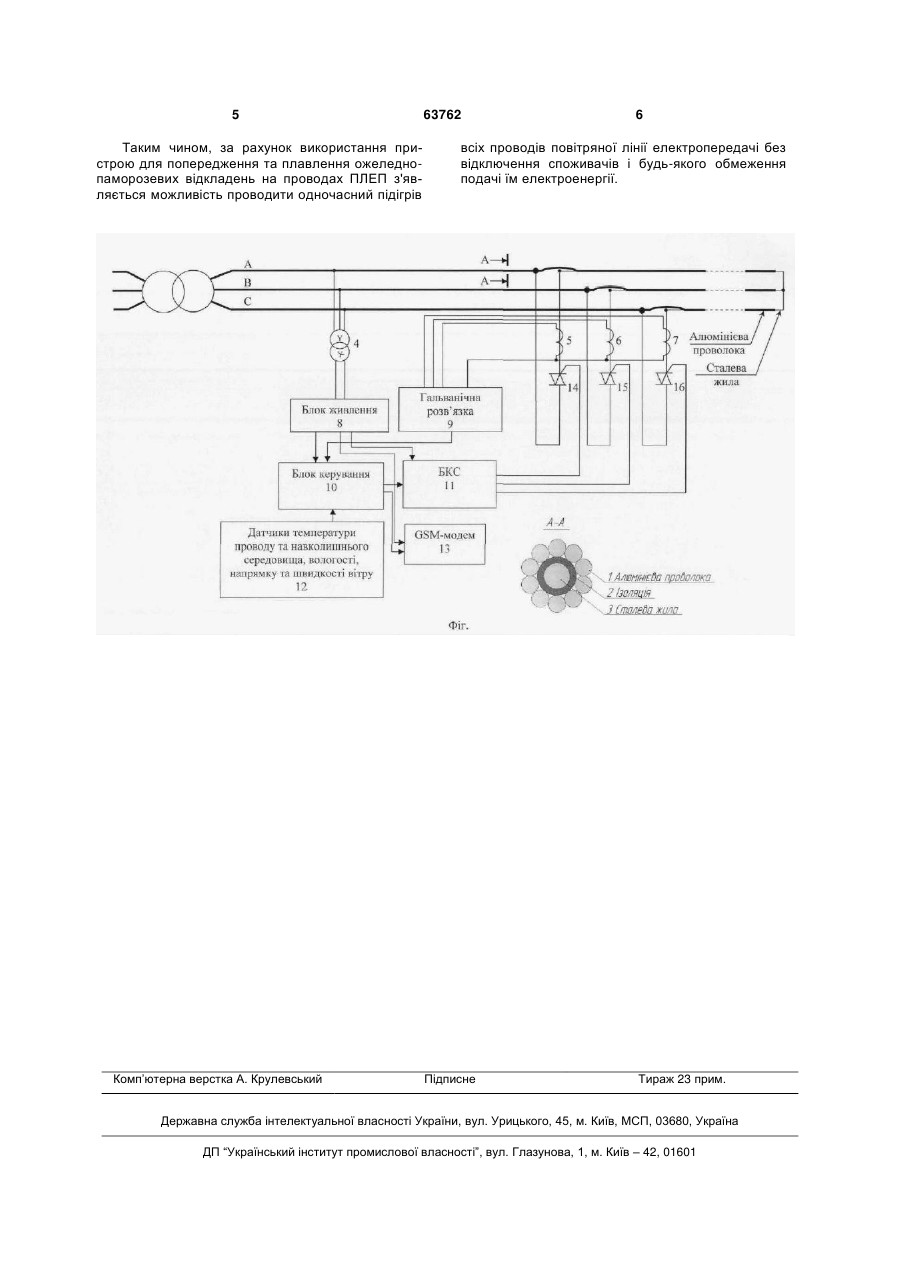

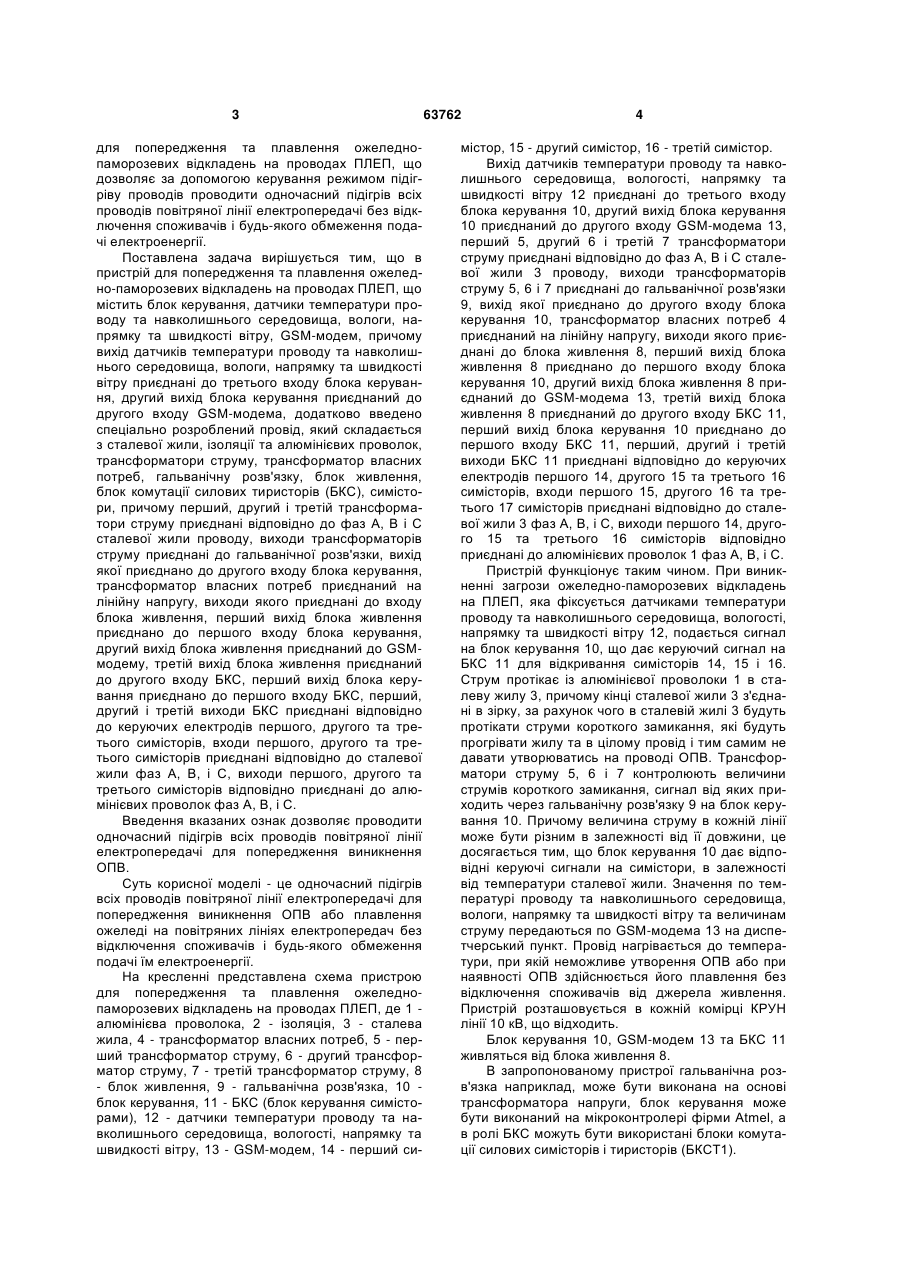

Пристрій для попередження та плавлення ожеледно-паморозевих відкладень на проводах повітряних ліній електропередач, що містить блок керування, датчики температури проводу та навколишнього середовища, вологи, напрямку та швидкості вітру, GSM-модем, причому вихід датчиків температури проводу та навколишнього середовища, вологи, напрямку та швидкості вітру приєднані до третього входу блока керування, другий вихід блока керування приєднаний до другого входу GSM-модема, який відрізняється тим, що U 2 (13) 1 3 для попередження та плавлення ожеледнопаморозевих відкладень на проводах ПЛЕП, що дозволяє за допомогою керування режимом підігріву проводів проводити одночасний підігрів всіх проводів повітряної лінії електропередачі без відключення споживачів і будь-якого обмеження подачі електроенергії. Поставлена задача вирішується тим, що в пристрій для попередження та плавлення ожеледно-паморозевих відкладень на проводах ПЛЕП, що містить блок керування, датчики температури проводу та навколишнього середовища, вологи, напрямку та швидкості вітру, GSM-модем, причому вихід датчиків температури проводу та навколишнього середовища, вологи, напрямку та швидкості вітру приєднані до третього входу блока керування, другий вихід блока керування приєднаний до другого входу GSM-модема, додатково введено спеціально розроблений провід, який складається з сталевої жили, ізоляції та алюмінієвих проволок, трансформатори струму, трансформатор власних потреб, гальванічну розв'язку, блок живлення, блок комутації силових тиристорів (БКС), симістори, причому перший, другий і третій трансформатори струму приєднані відповідно до фаз А, В і С сталевої жили проводу, виходи трансформаторів струму приєднані до гальванічної розв'язки, вихід якої приєднано до другого входу блока керування, трансформатор власних потреб приєднаний на лінійну напругу, виходи якого приєднані до входу блока живлення, перший вихід блока живлення приєднано до першого входу блока керування, другий вихід блока живлення приєднаний до GSMмодему, третій вихід блока живлення приєднаний до другого входу БКС, перший вихід блока керування приєднано до першого входу БКС, перший, другий і третій виходи БКС приєднані відповідно до керуючих електродів першого, другого та третього симісторів, входи першого, другого та третього симісторів приєднані відповідно до сталевої жили фаз А, В, і С, виходи першого, другого та третього симісторів відповідно приєднані до алюмінієвих проволок фаз А, В, і С. Введення вказаних ознак дозволяє проводити одночасний підігрів всіх проводів повітряної лінії електропередачі для попередження виникнення ОПВ. Суть корисної моделі - це одночасний підігрів всіх проводів повітряної лінії електропередачі для попередження виникнення ОПВ або плавлення ожеледі на повітряних лініях електропередач без відключення споживачів і будь-якого обмеження подачі їм електроенергії. На кресленні представлена схема пристрою для попередження та плавлення ожеледнопаморозевих відкладень на проводах ПЛЕП, де 1 алюмінієва проволока, 2 - ізоляція, 3 - сталева жила, 4 - трансформатор власних потреб, 5 - перший трансформатор струму, 6 - другий трансформатор струму, 7 - третій трансформатор струму, 8 - блок живлення, 9 - гальванічна розв'язка, 10 блок керування, 11 - БКС (блок керування симісторами), 12 - датчики температури проводу та навколишнього середовища, вологості, напрямку та швидкості вітру, 13 - GSM-модем, 14 - перший си 63762 4 містор, 15 - другий симістор, 16 - третій симістор. Вихід датчиків температури проводу та навколишнього середовища, вологості, напрямку та швидкості вітру 12 приєднані до третього входу блока керування 10, другий вихід блока керування 10 приєднаний до другого входу GSM-модема 13, перший 5, другий 6 і третій 7 трансформатори струму приєднані відповідно до фаз А, В і С сталевої жили 3 проводу, виходи трансформаторів струму 5, 6 і 7 приєднані до гальванічної розв'язки 9, вихід якої приєднано до другого входу блока керування 10, трансформатор власних потреб 4 приєднаний на лінійну напругу, виходи якого приєднані до блока живлення 8, перший вихід блока живлення 8 приєднано до першого входу блока керування 10, другий вихід блока живлення 8 приєднаний до GSM-модема 13, третій вихід блока живлення 8 приєднаний до другого входу БКС 11, перший вихід блока керування 10 приєднано до першого входу БКС 11, перший, другий і третій виходи БКС 11 приєднані відповідно до керуючих електродів першого 14, другого 15 та третього 16 симісторів, входи першого 15, другого 16 та третього 17 симісторів приєднані відповідно до сталевої жили 3 фаз А, В, і С, виходи першого 14, другого 15 та третього 16 симісторів відповідно приєднані до алюмінієвих проволок 1 фаз А, В, і С. Пристрій функціонує таким чином. При виникненні загрози ожеледно-паморозевих відкладень на ПЛЕП, яка фіксується датчиками температури проводу та навколишнього середовища, вологості, напрямку та швидкості вітру 12, подається сигнал на блок керування 10, що дає керуючий сигнал на БКС 11 для відкривання симісторів 14, 15 і 16. Струм протікає із алюмінієвої проволоки 1 в сталеву жилу 3, причому кінці сталевої жили 3 з'єднані в зірку, за рахунок чого в сталевій жилі 3 будуть протікати струми короткого замикання, які будуть прогрівати жилу та в цілому провід і тим самим не давати утворюватись на проводі ОПВ. Трансформатори струму 5, 6 і 7 контролюють величини струмів короткого замикання, сигнал від яких приходить через гальванічну розв'язку 9 на блок керування 10. Причому величина струму в кожній лінії може бути різним в залежності від її довжини, це досягається тим, що блок керування 10 дає відповідні керуючі сигнали на симістори, в залежності від температури сталевої жили. Значення по температурі проводу та навколишнього середовища, вологи, напрямку та швидкості вітру та величинам струму передаються по GSM-модема 13 на диспетчерський пункт. Провід нагрівається до температури, при якій неможливе утворення ОПВ або при наявності ОПВ здійснюється його плавлення без відключення споживачів від джерела живлення. Пристрій розташовується в кожній комірці КРУН лінії 10 кВ, що відходить. Блок керування 10, GSM-модем 13 та БКС 11 живляться від блока живлення 8. В запропонованому пристрої гальванічна розв'язка наприклад, може бути виконана на основі трансформатора напруги, блок керування може бути виконаний на мікроконтролері фірми Atmel, а в ролі БКС можуть бути використані блоки комутації силових симісторів і тиристорів (БКСТ1). 5 Таким чином, за рахунок використання пристрою для попередження та плавлення ожеледнопаморозевих відкладень на проводах ПЛЕП з'являється можливість проводити одночасний підігрів Комп’ютерна верстка А. Крулевський 63762 6 всіх проводів повітряної лінії електропередачі без відключення споживачів і будь-якого обмеження подачі їм електроенергії. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
