Формула / Реферат

Змішувач відцентровий, що виконаний у вигляді рами, на якій змонтовано циліндричний корпус з гвинтовим робочим органом, всередині нижньої частини циліндричного корпуса на валу встановлений ротор з гвинтовими лопатями завантажувальних і розвантажувальних елементів, ємністю для збору змішаного матеріалу, бункерами і шиберами, приводом, пультом керування, який відрізняється тим, що верхня частина корпуса виконана циліндричною і вона встановлена горизонтально, у внутрішньому її отворі встановлено привідний вал, до якого з двох кінців жорстко прикріплено, наприклад, по два витки шнека з лівою і правою навивкою, а нижня частина циліндричного корпуса виконана у вигляді внутрішнього циліндра, встановленого під кутом до осі циліндричної верхньої частини корпуса, на валу якого жорстко встановлені перпендикулярно до його осі фігурні диски, між якими встановлені розпірні шайби товщиною, більшою величини максимальних зерен змішуваних матеріалів в 6-12 разів, а фігурні диски виконані у вигляді секторів.

Текст

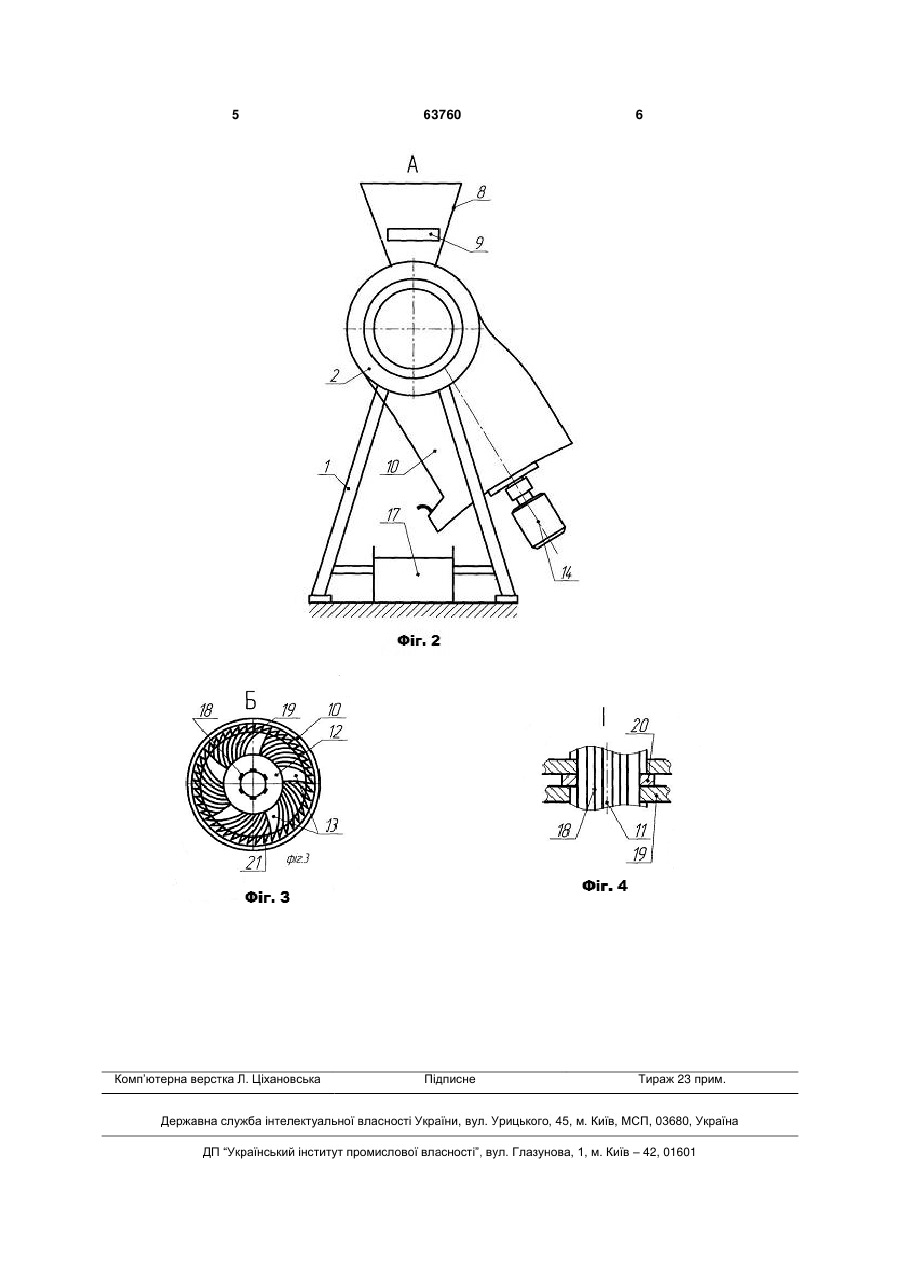

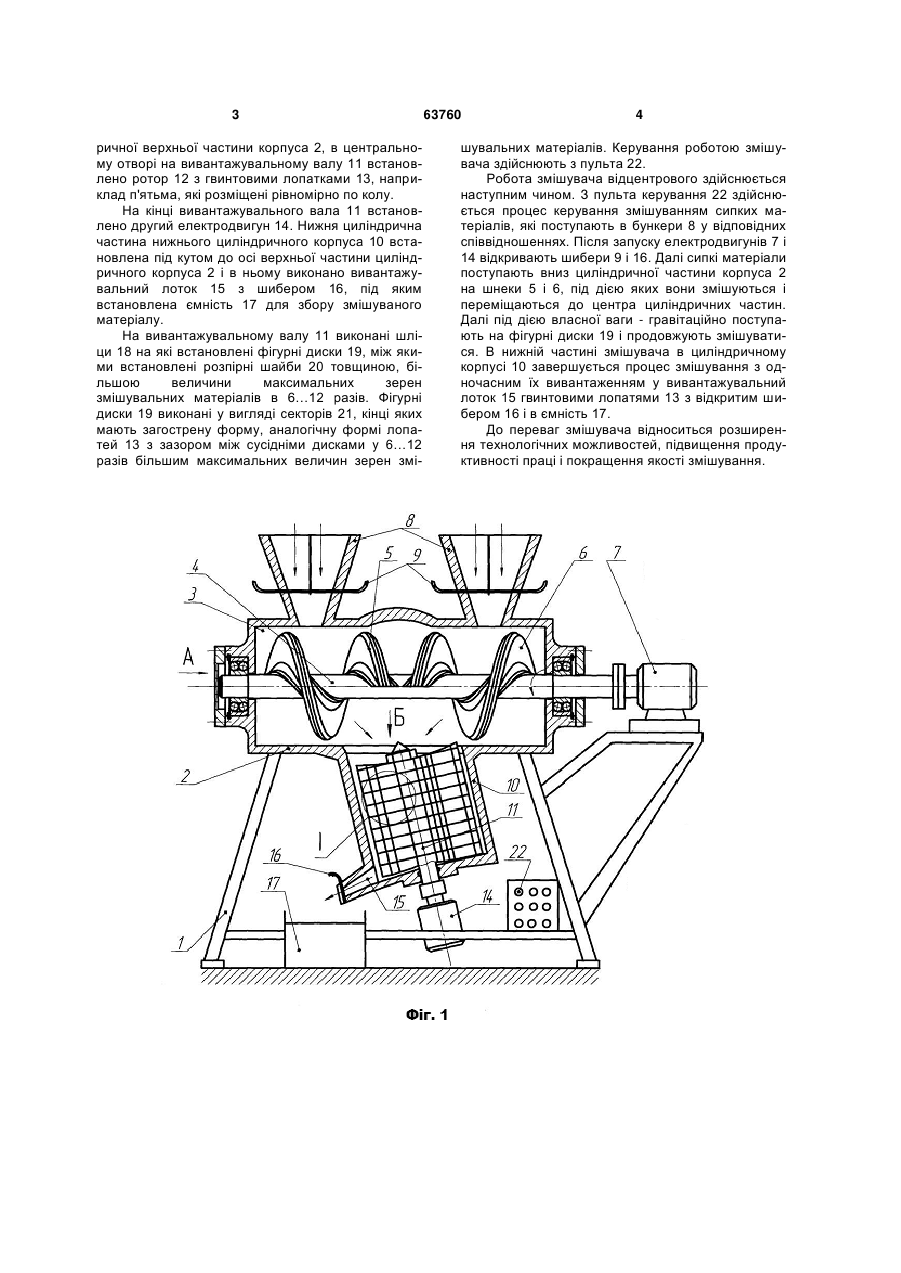

Змішувач відцентровий, що виконаний у вигляді рами, на якій змонтовано циліндричний корпус з гвинтовим робочим органом, всередині нижньої частини циліндричного корпуса на валу встановлений ротор з гвинтовими лопатями завантажувальних і розвантажувальних елементів, ємністю для збору змішаного матеріалу, бункерами і шиберами, приводом, пультом керування, 3 ричної верхньої частини корпуса 2, в центральному отворі на вивантажувальному валу 11 встановлено ротор 12 з гвинтовими лопатками 13, наприклад п'ятьма, які розміщені рівномірно по колу. На кінці вивантажувального вала 11 встановлено другий електродвигун 14. Нижня циліндрична частина нижнього циліндричного корпуса 10 встановлена під кутом до осі верхньої частини циліндричного корпуса 2 і в ньому виконано вивантажувальний лоток 15 з шибером 16, під яким встановлена ємність 17 для збору змішуваного матеріалу. На вивантажувальному валу 11 виконані шліци 18 на які встановлені фігурні диски 19, між якими встановлені розпірні шайби 20 товщиною, більшою величини максимальних зерен змішувальних матеріалів в 6…12 разів. Фігурні диски 19 виконані у вигляді секторів 21, кінці яких мають загострену форму, аналогічну формі лопатей 13 з зазором між сусідніми дисками у 6…12 разів більшим максимальних величин зерен змі 63760 4 шувальних матеріалів. Керування роботою змішувача здійснюють з пульта 22. Робота змішувача відцентрового здійснюється наступним чином. З пульта керування 22 здійснюється процес керування змішуванням сипких матеріалів, які поступають в бункери 8 у відповідних співвідношеннях. Після запуску електродвигунів 7 і 14 відкривають шибери 9 і 16. Далі сипкі матеріали поступають вниз циліндричної частини корпуса 2 на шнеки 5 і 6, під дією яких вони змішуються і переміщаються до центра циліндричних частин. Далі під дією власної ваги - гравітаційно поступають на фігурні диски 19 і продовжують змішуватися. В нижній частині змішувача в циліндричному корпусі 10 завершується процес змішування з одночасним їх вивантаженням у вивантажувальний лоток 15 гвинтовими лопатями 13 з відкритим шибером 16 і в ємність 17. До переваг змішувача відноситься розширення технологічних можливостей, підвищення продуктивності праці і покращення якості змішування. 5 Комп’ютерна верстка Л. Ціхановська 63760 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
