Спосіб діагностики технічного стану шихтованого осердя статора електричної машини

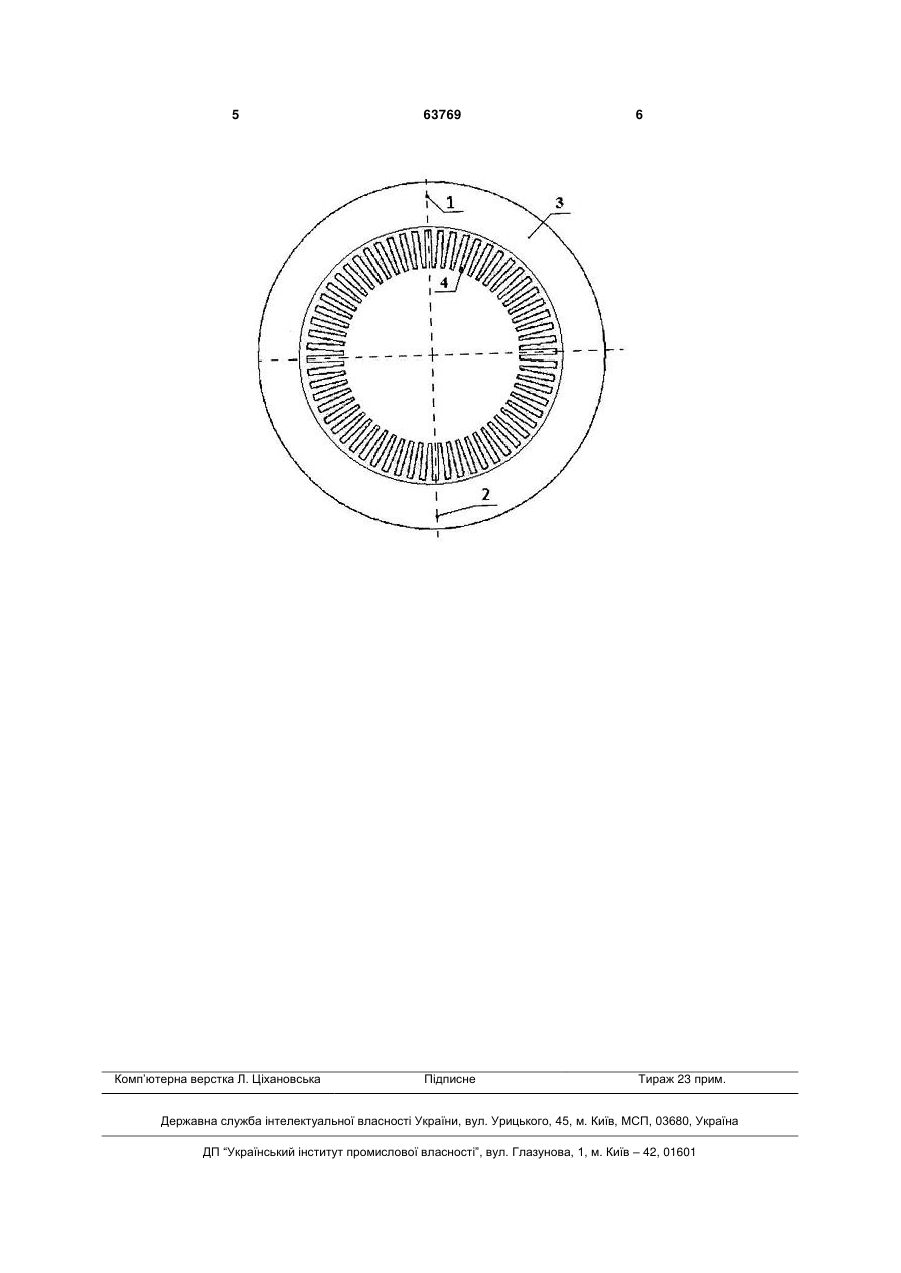

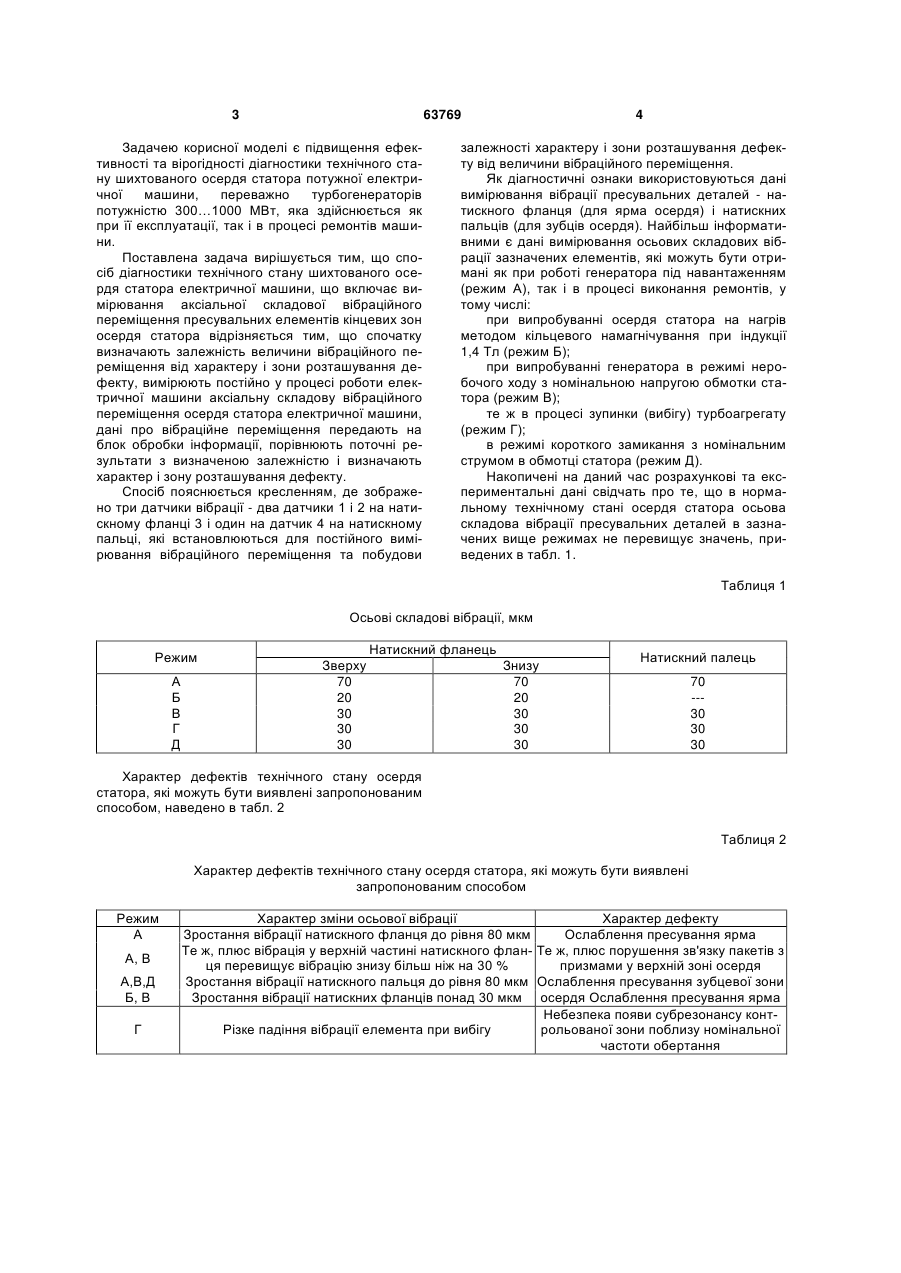

Спосіб діагностики технічного стану шихтованого осердя статора електричної машини, що 3 63769 Задачею корисної моделі є підвищення ефективності та вірогідності діагностики технічного стану шихтованого осердя статора потужної електричної машини, переважно турбогенераторів потужністю 300…1000 МВт, яка здійснюється як при її експлуатації, так і в процесі ремонтів машини. Поставлена задача вирішується тим, що спосіб діагностики технічного стану шихтованого осердя статора електричної машини, що включає вимірювання аксіальної складової вібраційного переміщення пресувальних елементів кінцевих зон осердя статора відрізняється тим, що спочатку визначають залежність величини вібраційного переміщення від характеру і зони розташування дефекту, вимірюють постійно у процесі роботи електричної машини аксіальну складову вібраційного переміщення осердя статора електричної машини, дані про вібраційне переміщення передають на блок обробки інформації, порівнюють поточні результати з визначеною залежністю і визначають характер і зону розташування дефекту. Спосіб пояснюється кресленням, де зображено три датчики вібрації - два датчики 1 і 2 на натискному фланці 3 і один на датчик 4 на натискному пальці, які встановлюються для постійного вимірювання вібраційного переміщення та побудови 4 залежності характеру і зони розташування дефекту від величини вібраційного переміщення. Як діагностичні ознаки використовуються дані вимірювання вібрації пресувальних деталей - натискного фланця (для ярма осердя) і натискних пальців (для зубців осердя). Найбільш інформативними є дані вимірювання осьових складових вібрації зазначених елементів, які можуть бути отримані як при роботі генератора під навантаженням (режим А), так і в процесі виконання ремонтів, у тому числі: при випробуванні осердя статора на нагрів методом кільцевого намагнічування при індукції 1,4 Тл (режим Б); при випробуванні генератора в режимі неробочого ходу з номінальною напругою обмотки статора (режим В); те ж в процесі зупинки (вибігу) турбоагрегату (режим Г); в режимі короткого замикання з номінальним струмом в обмотці статора (режим Д). Накопичені на даний час розрахункові та експериментальні дані свідчать про те, що в нормальному технічному стані осердя статора осьова складова вібрації пресувальних деталей в зазначених вище режимах не перевищує значень, приведених в табл. 1. Таблиця 1 Осьові складові вібрації, мкм Режим А Б В Г Д Натискний фланець Зверху 70 20 30 30 30 Знизу 70 20 30 30 30 Натискний палець 70 --30 30 30 Характер дефектів технічного стану осердя статора, які можуть бути виявлені запропонованим способом, наведено в табл. 2 Таблиця 2 Характер дефектів технічного стану осердя статора, які можуть бути виявлені запропонованим способом Режим А А, В А,В,Д Б, В Г Характер зміни осьової вібрації Характер дефекту Зростання вібрації натискного фланця до рівня 80 мкм Ослаблення пресування ярма Те ж, плюс вібрація у верхній частині натискного флан- Те ж, плюс порушення зв'язку пакетів з ця перевищує вібрацію знизу більш ніж на 30 % призмами у верхній зоні осердя Зростання вібрації натискного пальця до рівня 80 мкм Ослаблення пресування зубцевої зони Зростання вібрації натискних фланців понад 30 мкм осердя Ослаблення пресування ярма Небезпека появи субрезонансу контРізке падіння вібрації елемента при вибігу рольованої зони поблизу номінальної частоти обертання 5 Комп’ютерна верстка Л. Ціхановська 63769 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
