З’єднання деталі з валом
Номер патенту: 63768
Опубліковано: 25.10.2011
Автори: Рубанка Микола Миколайович, Піпа Борис Федорович, Хомяк Олег Миколайович
Формула / Реферат
З'єднання деталі з валом, що включає вал з робочою поверхнею та деталь, що має внутрішню поверхню, встановлену на валу, яке відрізняється тим, що додатково обладнане щонайменше двома циліндричними роликами, а внутрішня поверхня деталі має щонайменше два фігурні пази, причому циліндричні ролики встановлені на робочій поверхні вала і в фігурних пазах.
Текст

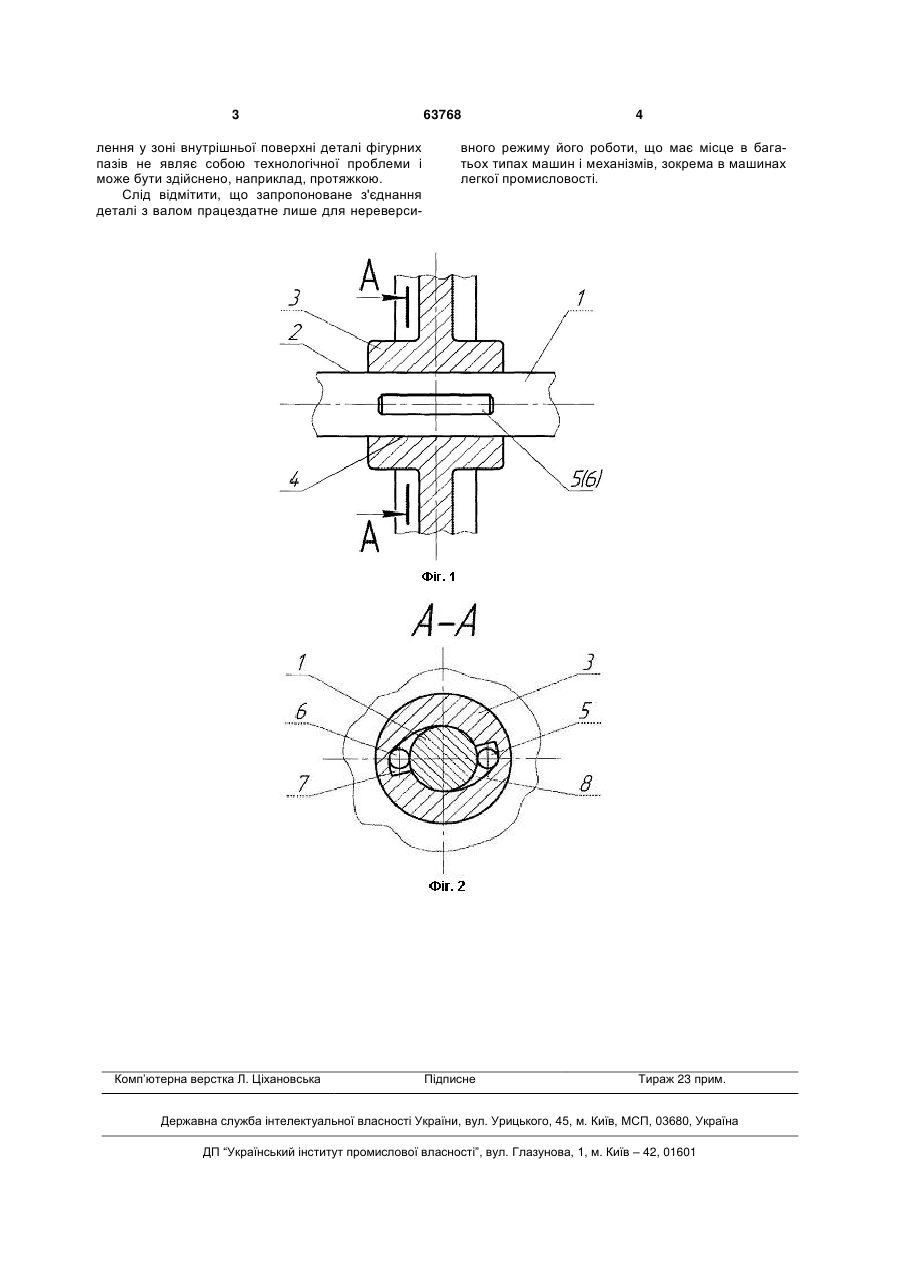

З'єднання деталі з валом, що включає вал з робочою поверхнею та деталь, що має внутрішню поверхню, встановлену на валу, яке відрізняється тим, що додатково обладнане щонайменше двома циліндричними роликами, а внутрішня поверхня деталі має щонайменше два фігурні пази, причому циліндричні ролики встановлені на робочій поверхні вала і в фігурних пазах. (19) (21) u201101471 (22) 09.02.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, РУБАНКА МИКОЛА МИКОЛАЙОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 лення у зоні внутрішньої поверхні деталі фігурних пазів не являє собою технологічної проблеми і може бути здійснено, наприклад, протяжкою. Слід відмітити, що запропоноване з'єднання деталі з валом працездатне лише для нереверси Комп’ютерна верстка Л. Ціхановська 63768 4 вного режиму його роботи, що має місце в багатьох типах машин і механізмів, зокрема в машинах легкої промисловості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConnection of a part to a shaft
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Rubanka Mykola Mykolaiovych
Назва патенту російськоюСоединение детали с валом
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Рубанка Николай Николаевич
МПК / Мітки
МПК: F16B 21/00
Мітки: деталі, валом, з'єднання
Код посилання
<a href="https://ua.patents.su/2-63768-zehdnannya-detali-z-valom.html" target="_blank" rel="follow" title="База патентів України">З’єднання деталі з валом</a>
З’єднання деталі з валом
Номер патенту: 62144
Опубліковано: 10.08.2011
Автори: Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович
МПК: F16B 21/00
Мітки: валом, деталі, з'єднання
Формула / Реферат:
З'єднання деталі з валом, що містить вал з буртиком і конічною робочою поверхнею, деталь зі ступицею з різьбою, встановлену на конічній робочій поверхні, та накидну гайку, нагвинчену на різьбу, яке відрізняється тим, що додатково обладнане тарілчастими пружинами, встановленими на валу між буртиком і накидною гайкою.
З’єднання деталі з валом
Номер патенту: 62687
Опубліковано: 12.09.2011
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Місяць Володимир Петрович
МПК: F16B 21/00
Мітки: з'єднання, деталі, валом
Формула / Реферат:
З'єднання деталі з валом, що включає вал з робочою поверхнею та деталь з внутрішньою поверхнею, яке відрізняється тим, що додатково обладнане конічною розрізною втулкою з гайкою, встановленою між робочою поверхнею вала та внутрішньою поверхнею деталі, причому внутрішня поверхня деталі виконана конічною, конусність якої відповідає конусу зовнішньої поверхні конічної розрізної втулки.
З`єднання деталі з валом
Номер патенту: 26269
Опубліковано: 10.09.2007
Автори: Даценко Роман Анатолійович, Піпа Борис Федорович
МПК: F16B 21/00
Мітки: валом, деталі, з'єднання
Формула / Реферат:
З'єднання деталі з валом, що містить вал з робочою профільною поверхнею та деталь, встановлену на робочій профільній поверхні вала, яке відрізняється тим, що робоча профільна поверхня виконана у формі багатогранника, переважно у формі правильного шестикутника в перерізі.
З’єднання деталі з валом
Номер патенту: 35472
Опубліковано: 25.09.2008
Автори: Марченко Анатолій Іванович, Коньков Георгій Ігорович, Піпа Борис Федорович
МПК: F16B 21/00
Мітки: деталі, з'єднання, валом
Формула / Реферат:
З'єднання деталі з валом, що містить вал з робочою поверхнею і шпонковим пазом, деталь з торцевими поверхнями, встановлену на його робочій поверхні, та шпонку для фіксації деталі на валу, встановлену в шпонковому пазу, яке відрізняється тим, що додатково містить щонайменше дві пружини стиску, встановлені в шпонковому пазу між валом і шпонкою, а шпонка додатково містить дві головки з опорними поверхнями, розташованими на її кінцях, причому...
З’єднання деталі з валом
Номер патенту: 21923
Опубліковано: 10.04.2007
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
МПК: F16B 21/00
Мітки: деталі, з'єднання, валом
Формула / Реферат:
З'єднання деталі з валом, що містить вал з робочою поверхнею, деталь із маточиною, встановлену на робочій поверхні, та засіб для фіксації деталі на валу, яке відрізняється тим, що вал оснащено циліндричним буртиком, маточина містить різьбу, робоча поверхня вала виконана конічною, більший діаметр якої граничить з буртиком, а засіб для фіксації деталі на валу містить накидну гайку, встановлену на валу за буртиком та нагвинчену на різьбу...
