Масловідділювач

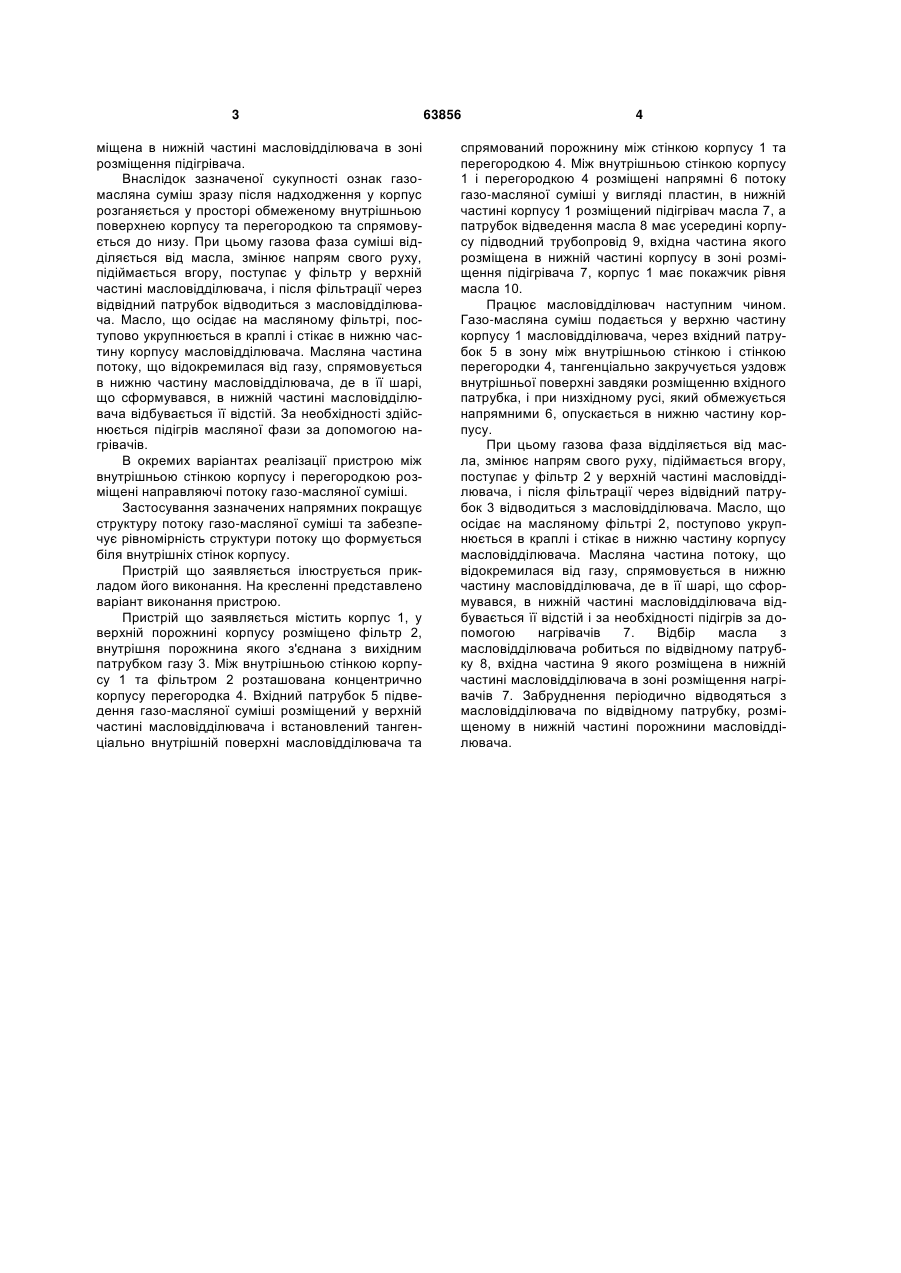

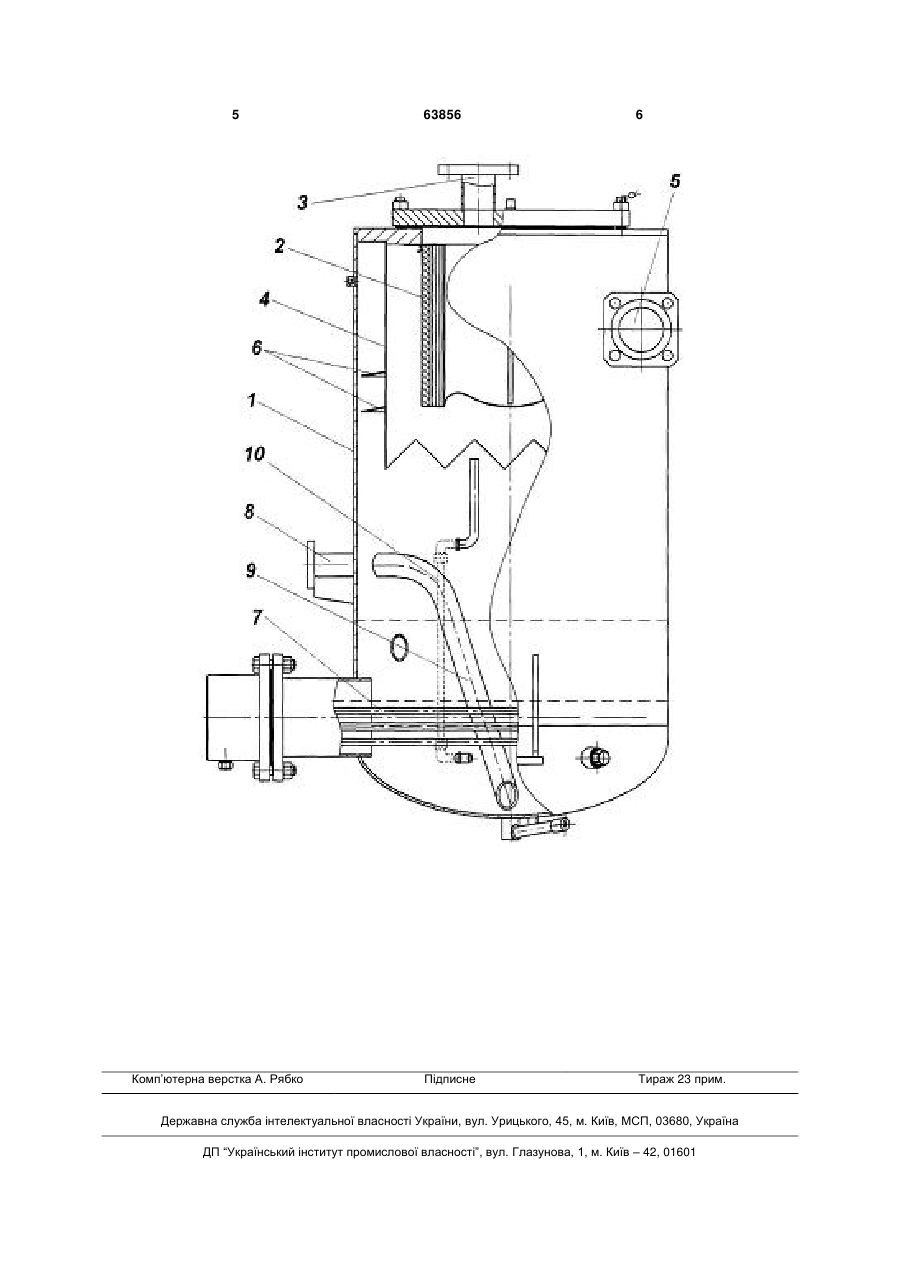

1. Масловідділювач, що містить корпус, патрубок підведення газо-масляної суміші, відведення 3 міщена в нижній частині масловідділювача в зоні розміщення підігрівача. Внаслідок зазначеної сукупності ознак газомасляна суміш зразу після надходження у корпус розганяється у просторі обмеженому внутрішньою поверхнею корпусу та перегородкою та спрямовується до низу. При цьому газова фаза суміші відділяється від масла, змінює напрям свого руху, підіймається вгору, поступає у фільтр у верхній частині масловідділювача, і після фільтрації через відвідний патрубок відводиться з масловідділювача. Масло, що осідає на масляному фільтрі, поступово укрупнюється в краплі і стікає в нижню частину корпусу масловідділювача. Масляна частина потоку, що відокремилася від газу, спрямовується в нижню частину масловідділювача, де в її шарі, що сформувався, в нижній частині масловідділювача відбувається її відстій. За необхідності здійснюється підігрів масляної фази за допомогою нагрівачів. В окремих варіантах реалізації пристрою між внутрішньою стінкою корпусу і перегородкою розміщені направляючі потоку газо-масляної суміші. Застосування зазначених напрямних покращує структуру потоку газо-масляної суміші та забезпечує рівномірність структури потоку що формується біля внутрішніх стінок корпусу. Пристрій що заявляється ілюструється прикладом його виконання. На кресленні представлено варіант виконання пристрою. Пристрій що заявляється містить корпус 1, у верхній порожнині корпусу розміщено фільтр 2, внутрішня порожнина якого з'єднана з вихідним патрубком газу 3. Між внутрішньою стінкою корпусу 1 та фільтром 2 розташована концентрично корпусу перегородка 4. Вхідний патрубок 5 підведення газо-масляної суміші розміщений у верхній частині масловідділювача і встановлений тангенціально внутрішній поверхні масловідділювача та 63856 4 спрямований порожнину між стінкою корпусу 1 та перегородкою 4. Між внутрішньою стінкою корпусу 1 і перегородкою 4 розміщені напрямні 6 потоку газо-масляної суміші у вигляді пластин, в нижній частині корпусу 1 розміщений підігрівач масла 7, а патрубок відведення масла 8 має усередині корпусу підводний трубопровід 9, вхідна частина якого розміщена в нижній частині корпусу в зоні розміщення підігрівача 7, корпус 1 має покажчик рівня масла 10. Працює масловідділювач наступним чином. Газо-масляна суміш подається у верхню частину корпусу 1 масловідділювача, через вхідний патрубок 5 в зону між внутрішньою стінкою і стінкою перегородки 4, тангенціально закручується уздовж внутрішньої поверхні завдяки розміщенню вхідного патрубка, і при низхідному русі, який обмежується напрямними 6, опускається в нижню частину корпусу. При цьому газова фаза відділяється від масла, змінює напрям свого руху, підіймається вгору, поступає у фільтр 2 у верхній частині масловідділювача, і після фільтрації через відвідний патрубок 3 відводиться з масловідділювача. Масло, що осідає на масляному фільтрі 2, поступово укрупнюється в краплі і стікає в нижню частину корпусу масловідділювача. Масляна частина потоку, що відокремилася від газу, спрямовується в нижню частину масловідділювача, де в її шарі, що сформувався, в нижній частині масловідділювача відбувається її відстій і за необхідності підігрів за допомогою нагрівачів 7. Відбір масла з масловідділювача робиться по відвідному патрубку 8, вхідна частина 9 якого розміщена в нижній частині масловідділювача в зоні розміщення нагрівачів 7. Забруднення періодично відводяться з масловідділювача по відвідному патрубку, розміщеному в нижній частині порожнини масловідділювача. 5 Комп’ютерна верстка А. Рябко 63856 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
