Підйомник дворейковий
Формула / Реферат
1. Підйомник дворейковий, який складається з каркаса, в якому закріплені зубчаті рейки і установлені зубчаті колеса та електродвигун, який відрізняється тим, що між двома паралельними зубчатими рейками розміщений блок зубчатих коліс, який має дві окремі секції, між швелероподібними стінками яких установлені на осях зубчаті колеса, з яких - внутрішні знаходяться в зачеплені з зубчатою шестернею електродвигуна закріпленого на нижній плиті блока, а крайні зубчаті колеса входять в зачеплення з зубчатими рейками закріпленими на каркасі.
2. Підйомник дворейковий за п. 1, який відрізняється тим, що на осях всіх зубчатих коліс закріплено по два гальмівних шківи, на яких знаходяться гальмівні рейки, притиснуті до шківів пружинами, а між рейками і верхніми полками стінок розміщені і закріплені електромагніти.
3. Підйомник дворейковий за п. 1, який відрізняється тим, що ніжки столика опираються в прорізи верхніх кутовиків каркаса і застерігають перекіс блока зубчатих коліс під час його переміщення по паралельних зубчатих рейках.
Текст

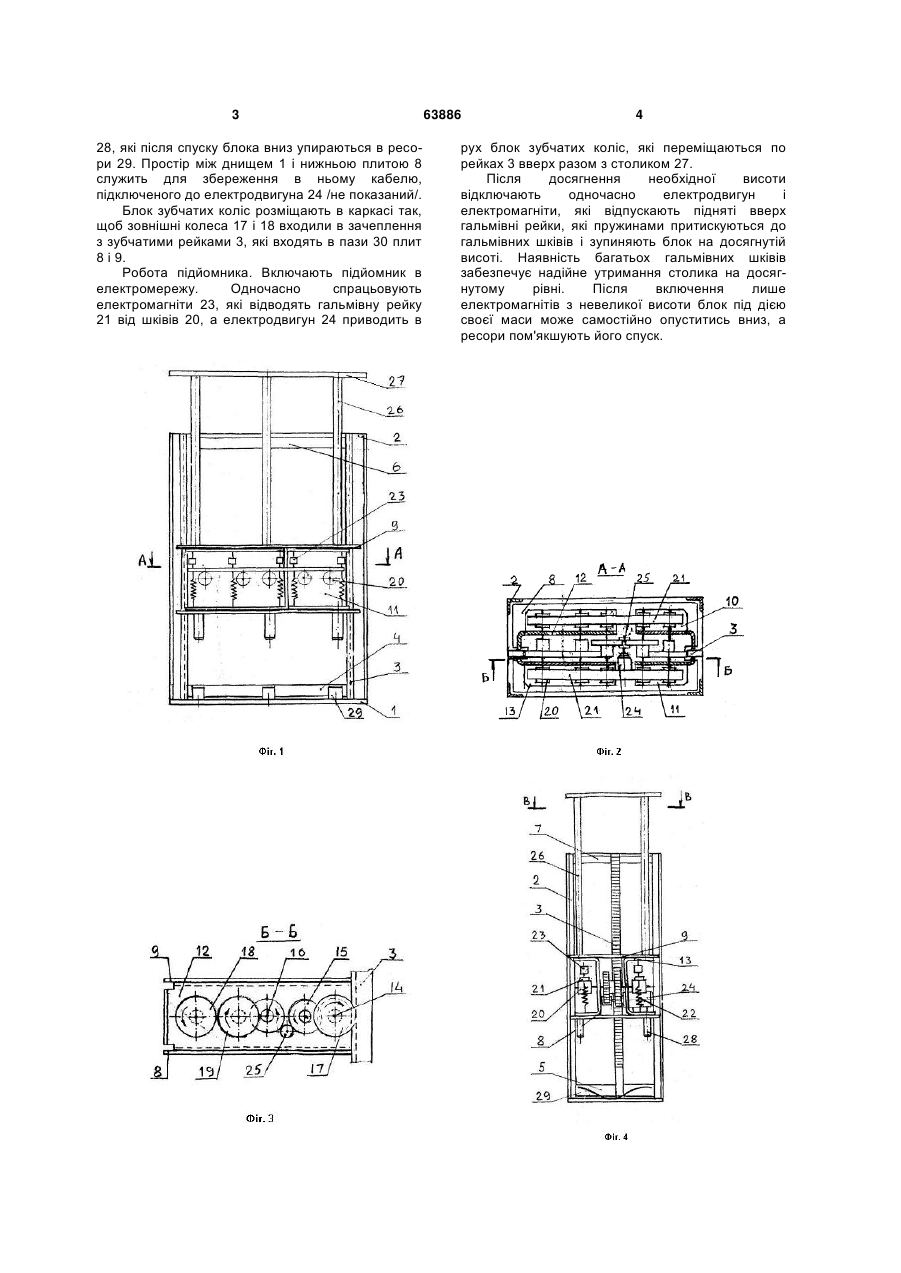

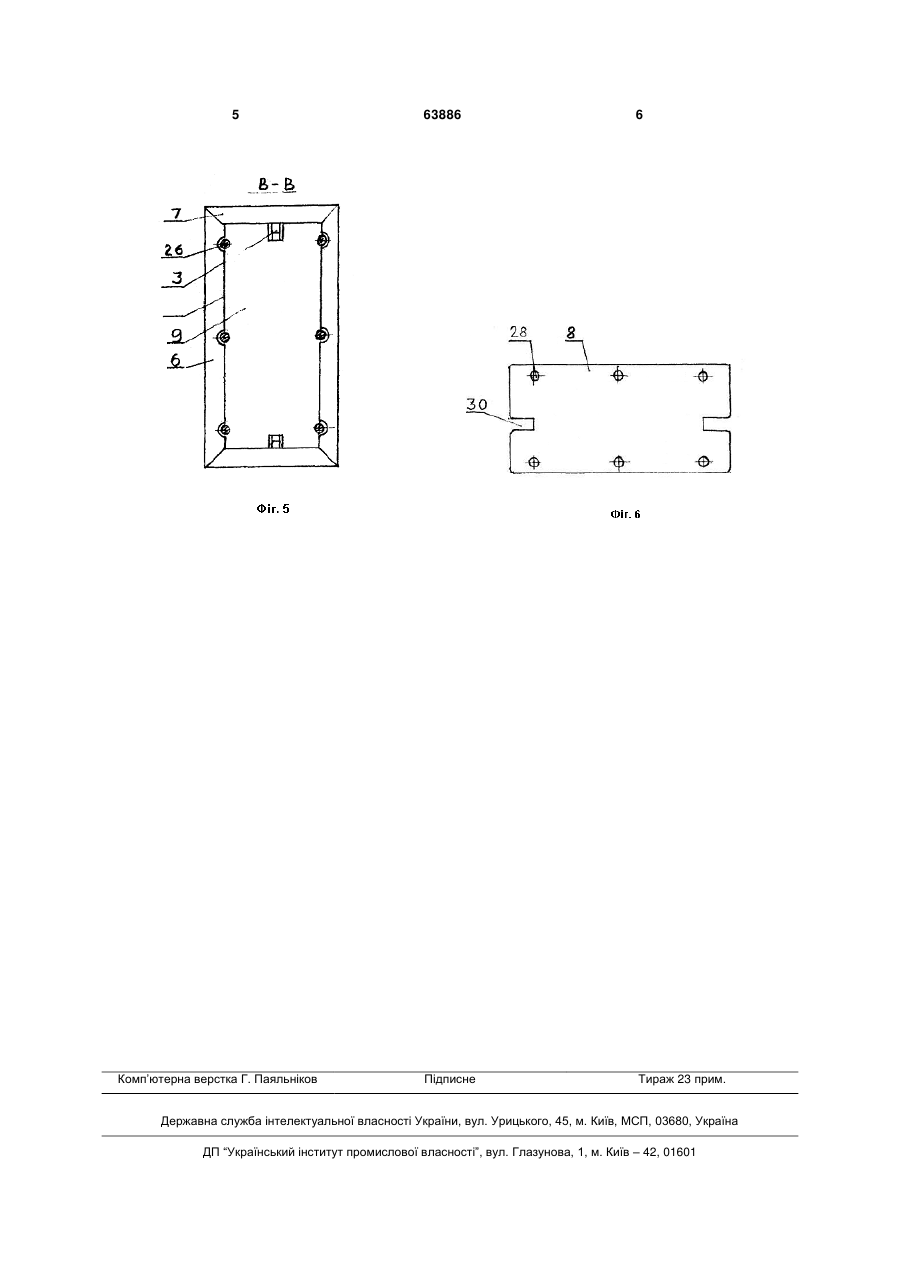

1. Підйомник дворейковий, який складається з каркаса, в якому закріплені зубчаті рейки і установлені зубчаті колеса та електродвигун, який відрізняється тим, що між двома паралельними зубчатими рейками розміщений блок зубчатих коліс, який має дві окремі секції, між швелероподібними стінками яких установлені на осях зубчаті колеса, з яких - внутрішні знаходяться в зачеплені з зубчатою шестернею електродвигуна закріпленого на 3 28, які після спуску блока вниз упираються в ресори 29. Простір між днищем 1 і нижньою плитою 8 служить для збереження в ньому кабелю, підключеного до електродвигуна 24 /не показаний/. Блок зубчатих коліс розміщають в каркасі так, щоб зовнішні колеса 17 і 18 входили в зачеплення з зубчатими рейками 3, які входять в пази 30 плит 8 і 9. Робота підйомника. Включають підйомник в електромережу. Одночасно спрацьовують електромагніти 23, які відводять гальмівну рейку 21 від шківів 20, а електродвигун 24 приводить в 63886 4 рух блок зубчатих коліс, які переміщаються по рейках 3 вверх разом з столиком 27. Після досягнення необхідної висоти відключають одночасно електродвигун і електромагніти, які відпускають підняті вверх гальмівні рейки, які пружинами притискуються до гальмівних шківів і зупиняють блок на досягнутій висоті. Наявність багатьох гальмівних шківів забезпечує надійне утримання столика на досягнутому рівні. Після включення лише електромагнітів з невеликої висоти блок під дією своєї маси може самостійно опуститись вниз, а ресори пом'якшують його спуск. 5 Комп’ютерна верстка Г. Паяльніков 63886 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDouble-rack lift
Автори англійськоюZabora Volodymyr Mykytovych
Назва патенту російськоюПодъемник двухреечный
Автори російськоюЗабора Владимир Никитич
МПК / Мітки
МПК: B66F 3/00
Мітки: підйомник, дворейковий
