Будівельний підйомник

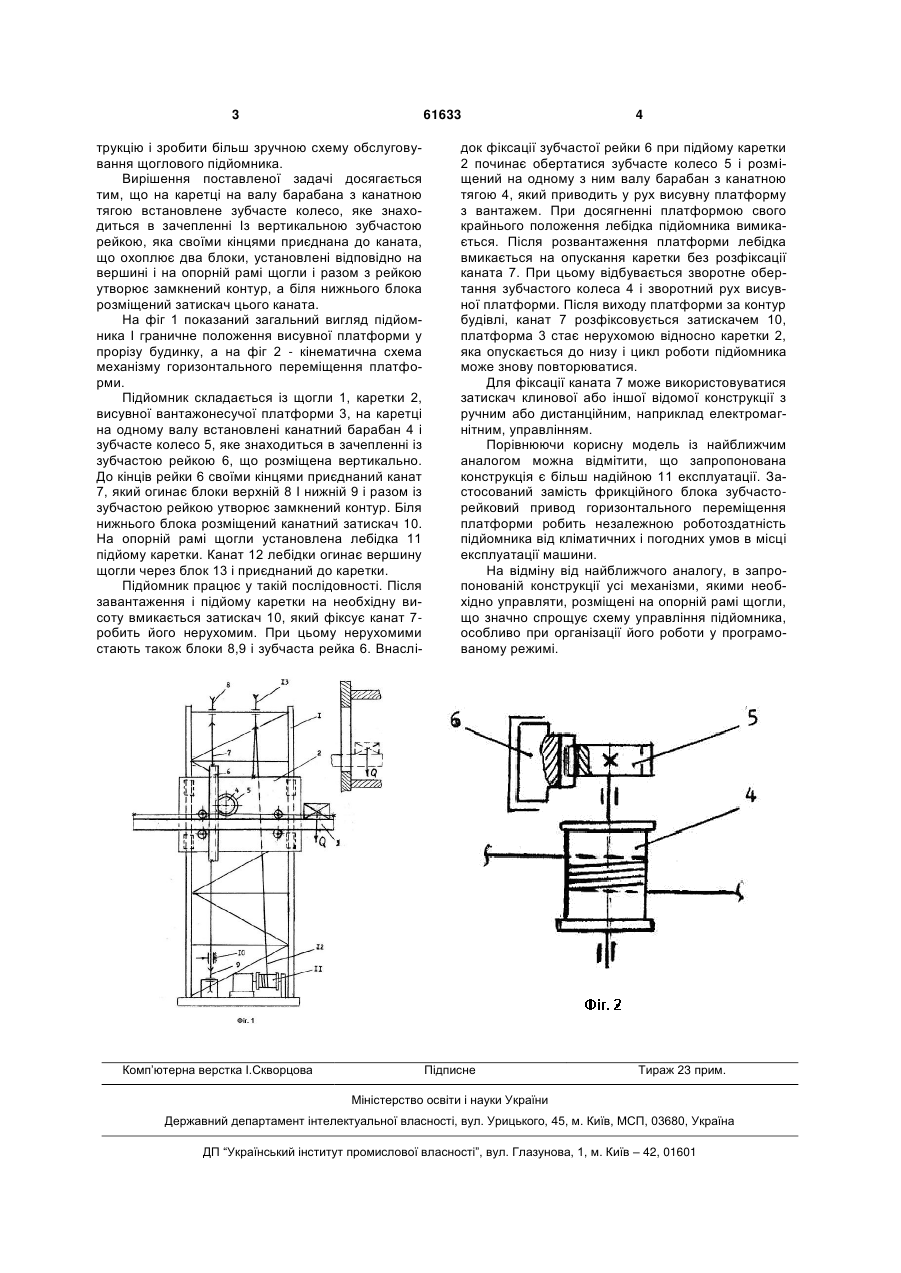

Будівельний підйомник, що містить щоглу, каретку з приводом її переміщення вздовж щогли, розміщену на каретці вантажну платформу з мож 3 61633 трукцію і зробити більш зручною схему обслуговування щоглового підйомника. Вирішення поставленої задачі досягається тим, що на каретці на валу барабана з канатною тягою встановлене зубчасте колесо, яке знаходиться в зачепленні Із вертикальною зубчастою рейкою, яка своїми кінцями приєднана до каната, що охоплює два блоки, установлені відповідно на вершині і на опорній рамі щогли і разом з рейкою утворює замкнений контур, а біля нижнього блока розміщений затискач цього каната. На фіг 1 показаний загальний вигляд підйомника І граничне положення висувної платформи у прорізу будинку, а на фіг 2 - кінематична схема механізму горизонтального переміщення платформи. Підйомник складається із щогли 1, каретки 2, висувної вантажонесучої платформи 3, на каретці на одному валу встановлені канатний барабан 4 і зубчасте колесо 5, яке знаходиться в зачепленні із зубчастою рейкою 6, що розміщена вертикально. До кінців рейки 6 своїми кінцями приєднаний канат 7, який огинає блоки верхній 8 І нижній 9 і разом із зубчастою рейкою утворює замкнений контур. Біля нижнього блока розміщений канатний затискач 10. На опорній рамі щогли установлена лебідка 11 підйому каретки. Канат 12 лебідки огинає вершину щогли через блок 13 і приєднаний до каретки. Підйомник працює у такій послідовності. Після завантаження і підйому каретки на необхідну висоту вмикається затискач 10, який фіксує канат 7робить його нерухомим. При цьому нерухомими стають також блоки 8,9 і зубчаста рейка 6. Внаслі Комп’ютерна верстка І.Скворцова 4 док фіксації зубчастої рейки 6 при підйому каретки 2 починає обертатися зубчасте колесо 5 і розміщений на одному з ним валу барабан з канатною тягою 4, який приводить у рух висувну платформу з вантажем. При досягненні платформою свого крайнього положення лебідка підйомника вимикається. Після розвантаження платформи лебідка вмикається на опускання каретки без розфіксації каната 7. При цьому відбувається зворотне обертання зубчастого колеса 4 і зворотний рух висувної платформи. Після виходу платформи за контур будівлі, канат 7 розфіксовується затискачем 10, платформа 3 стає нерухомою відносно каретки 2, яка опускається до низу і цикл роботи підйомника може знову повторюватися. Для фіксації каната 7 може використовуватися затискач клинової або іншої відомої конструкції з ручним або дистанційним, наприклад електромагнітним, управлінням. Порівнюючи корисну модель із найближчим аналогом можна відмітити, що запропонована конструкція є більш надійною 11 експлуатації. Застосований замість фрикційного блока зубчасторейковий привод горизонтального переміщення платформи робить незалежною роботоздатність підйомника від кліматичних і погодних умов в місці експлуатації машини. На відміну від найближчого аналогу, в запропонованій конструкції усі механізми, якими необхідно управляти, розміщені на опорній рамі щогли, що значно спрощує схему управління підйомника, особливо при організації його роботи у програмованому режимі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
