Спосіб заповнення виробленого простору кар’єру
Номер патенту: 37621
Опубліковано: 16.02.2004
Автори: Тельнов В'ячеслав Геннадійович, Дриженко Анатолій Юрійович, Горбатов Вячеслав Іванович, Богданець Анатолій Іванович, Айзенберг Володимир Аркадійович, Симоненко Володимир Іванович
Формула / Реферат
Спосіб заповнення виробленого простору кар'єру, що включає укладання у вироблений простір твердих та рідких відходів гірничого виробництва шляхом формування ярусів західками з попередньою відсипкою у основі ярусів призми упору для забезпечення їх стійкості, який відрізняється тим, що у верхній частині ярусу декантують рідкі відходи, потім декантований матеріал складують під укіс ярусу поверхневим шаром, після висихання якого поверх нього засипають нові шари відходів до заповнення цієї західки, і так послідовними західками продовжують процес до заповнення кар'єру.
Текст

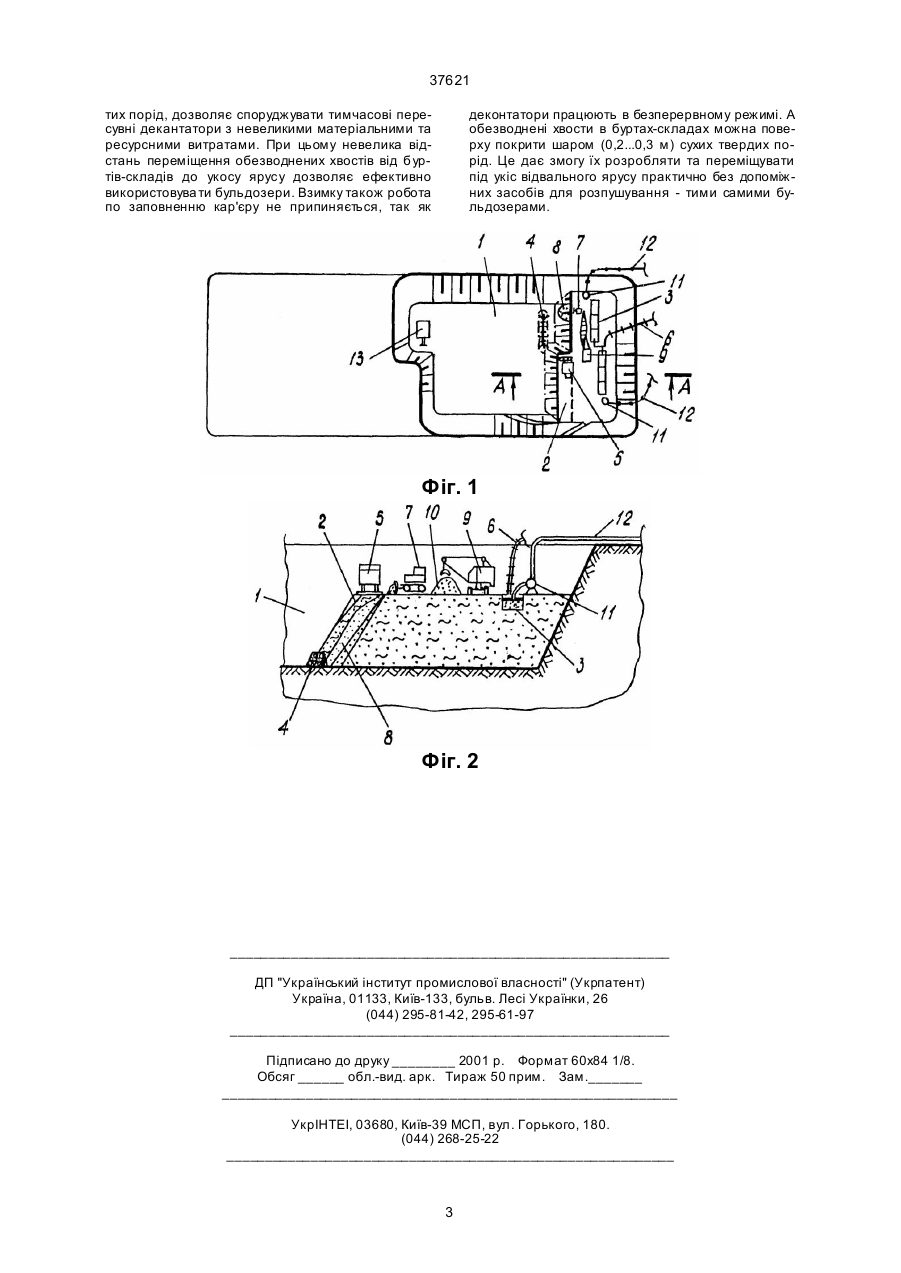

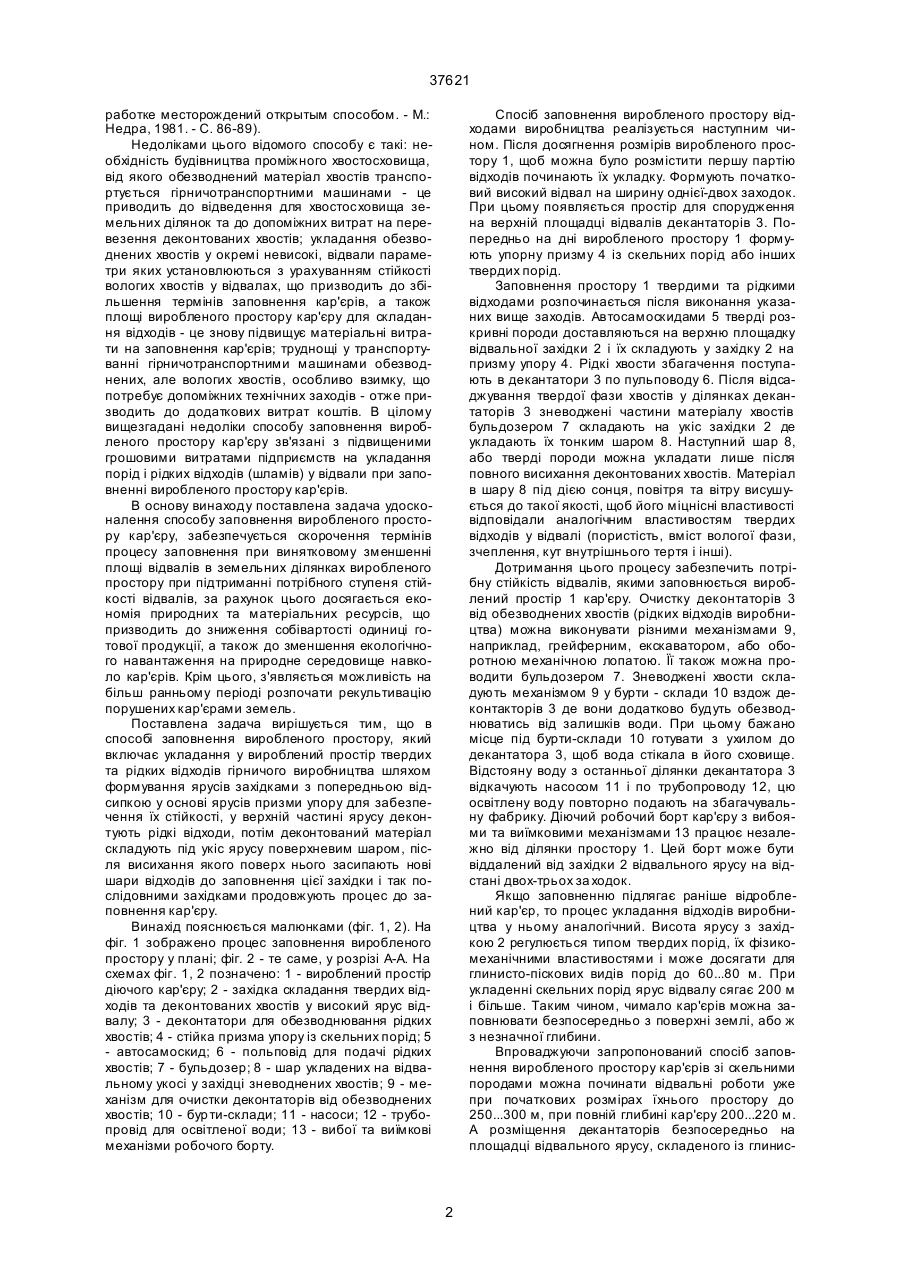

Спосіб заповнення виробленого простору кар'єру, що включає укладання у вироблений простір 37621 работке месторождений открытым способом. - М.: Недра, 1981. - С. 86-89). Недоліками цього відомого способу є такі: необхідність будівництва проміжного хвостосховища, від якого обезводнений матеріал хвостів транспортується гірничотранспортними машинами - це приводить до відведення для хвостосховища земельних ділянок та до допоміжних витрат на перевезення деконтованих хвостів; укладання обезводнених хвостів у окремі невисокі, відвали параметри яких установлюються з урахуванням стійкості вологих хвостів у відвалах, що призводить до збільшення термінів заповнення кар'єрів, а також площі виробленого простору кар'єру для складання відходів - це знову підвищує матеріальні витрати на заповнення кар'єрів; труднощі у транспортуванні гірничотранспортними машинами обезводнених, але вологих хвостів, особливо взимку, що потребує допоміжних технічних заходів - отже призводить до додаткових витрат коштів. В цілому вищезгадані недоліки способу заповнення виробленого простору кар'єру зв'язані з підвищеними грошовими витратами підприємств на укладання порід і рідких відходів (шламів) у відвали при заповненні виробленого простору кар'єрів. В основу винаходу поставлена задача удосконалення способу заповнення виробленого простору кар'єру, забезпечується скорочення термінів процесу заповнення при винятковому зменшенні площі відвалів в земельних ділянках виробленого простору при підтриманні потрібного ступеня стійкості відвалів, за рахунок цього досягається економія природних та матеріальних ресурсів, що призводить до зниження собівартості одиниці готової продукції, а також до зменшення екологічного навантаження на природне середовище навколо кар'єрів. Крім цього, з'являється можливість на більш ранньому періоді розпочати рекультивацію порушених кар'єрами земель. Поставлена задача вирішується тим, що в способі заповнення виробленого простору, який включає укладання у вироблений простір твердих та рідких відходів гірничого виробництва шляхом формування ярусів західками з попередньою відсипкою у основі ярусів призми упору для забезпечення їх стійкості, у верхній частині ярусу деконтують рідкі відходи, потім деконтований матеріал складують під укіс ярусу поверхневим шаром, після висихання якого поверх нього засипають нові шари відходів до заповнення цієї західки і так послідовними західками продовжують процес до заповнення кар'єру. Винахід пояснюється малюнками (фіг. 1, 2). На фіг. 1 зображено процес заповнення виробленого простору у плані; фіг. 2 - те саме, у розрізі А-А. На схемах фіг. 1, 2 позначено: 1 - вироблений простір діючого кар'єру; 2 - західка складання твердих відходів та деконтованих хвостів у високий ярус відвалу; 3 - деконтатори для обезводнювання рідких хвостів; 4 - стійка призма упору із скельних порід; 5 - автосамоскид; 6 - польповід для подачі рідких хвостів; 7 - бульдозер; 8 - шар укладених на відвальному укосі у західці зневоднених хвостів; 9 - механізм для очистки деконтаторів від обезводнених хвостів; 10 - бур ти-склади; 11 - насоси; 12 - трубопровід для освітленої води; 13 - вибої та виїмкові механізми робочого борту. Спосіб заповнення виробленого простору відходами виробництва реалізується наступним чином. Після досягнення розмірів виробленого простору 1, щоб можна було розмістити першу партію відходів починають їх укладку. Формують початковий високий відвал на ширину однієї-двох заходок. При цьому появляється простір для спорудження на верхній площадці відвалів декантаторів 3. Попередньо на дні виробленого простору 1 формують упорну призму 4 із скельних порід або інших твердих порід. Заповнення простору 1 твердими та рідкими відходами розпочинається після виконання указаних вище заходів. Автосамоскидами 5 тверді розкривні породи доставляються на верхню площадку відвальної західки 2 і їх складують у західку 2 на призму упору 4. Рідкі хвости збагачення поступають в декантатори 3 по пульповоду 6. Після відсаджування твердої фази хвостів у ділянках декантаторів 3 зневоджені частини матеріалу хвостів бульдозером 7 складають на укіс західки 2 де укладають їх тонким шаром 8. Наступний шар 8, або тверді породи можна укладати лише після повного висихання деконтованих хвостів. Матеріал в шару 8 під дією сонця, повітря та вітру висушується до такої якості, щоб його міцнісні властивості відповідали аналогічним властивостям твердих відходів у відвалі (пористість, вміст вологої фази, зчеплення, кут внутрішнього тертя і інші). Дотримання цього процесу забезпечить потрібну стійкість відвалів, якими заповнюється вироблений простір 1 кар'єру. Очистку деконтаторів 3 від обезводнених хвостів (рідких відходів виробництва) можна виконувати різними механізмами 9, наприклад, грейферним, екскаватором, або оборотною механічною лопатою. Її також можна проводити бульдозером 7. Зневоджені хвости складують механізмом 9 у бурти - склади 10 вздож деконтакторів 3 де вони додатково будуть обезводнюватись від залишків води. При цьому бажано місце під бурти-склади 10 готувати з ухилом до декантатора 3, щоб вода стікала в його сховище. Відстояну воду з останньої ділянки декантатора 3 відкачують насосом 11 і по трубопроводу 12, цю освітлену воду повторно подають на збагачувальну фабрику. Діючий робочий борт кар'єру з вибоями та виїмковими механізмами 13 працює незалежно від ділянки простору 1. Цей борт може бути віддалений від західки 2 відвального ярусу на відстані двох-трьох за ходок. Якщо заповненню підлягає раніше відроблений кар'єр, то процес укладання відходів виробництва у ньому аналогічний. Висота ярусу з західкою 2 регулюється типом твердих порід, їх фізикомеханічними властивостями і може досягати для глинисто-піскових видів порід до 60...80 м. При укладенні скельних порід ярус відвалу сягає 200 м і більше. Таким чином, чимало кар'єрів можна заповнювати безпосередньо з поверхні землі, або ж з незначної глибини. Впроваджуючи запропонований спосіб заповнення виробленого простору кар'єрів зі скельними породами можна починати відвальні роботи уже при початкових розмірах їхнього простору до 250...300 м, при повній глибині кар'єру 200...220 м. А розміщення декантаторів безпосередньо на площадці відвального ярусу, складеного із глинис 2 37621 тих порід, дозволяє споруджувати тимчасові пересувні декантатори з невеликими матеріальними та ресурсними витратами. При цьому невелика відстань переміщення обезводнених хвостів від буртів-складів до укосу ярусу дозволяє ефективно використовува ти бульдозери. Взимку також робота по заповненню кар'єру не припиняється, так як деконтатори працюють в безперервному режимі. А обезводнені хвости в буртах-складах можна поверху покрити шаром (0,2...0,3 м) сухих твердих порід. Це дає змогу їх розробляти та переміщувати під укіс відвального ярусу практично без допоміжних засобів для розпушування - тими самими бульдозерами. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for filling the worked-out space of a pit
Автори англійськоюHorbatov Viacheslav Ivanovych, Bohdanets Anatolii Ivanovych, Symonenko Volodymyr Ivanovych, Dryzhenko Anatolii Yuriiovych
Назва патенту російськоюСпособ заполнения выработанного пространства карьера
Автори російськоюГорбатов Вячеслав Иванович, Богданец Анатолий Иванович, Симоненко Владимир Иванович, Дриженко Анатолий Юрьевич
МПК / Мітки
МПК: E21C 41/32, E21C 41/26
Мітки: кар'єру, виробленого, простору, спосіб, заповнення
