Пристрій для прорізання вікна в обсадній колоні

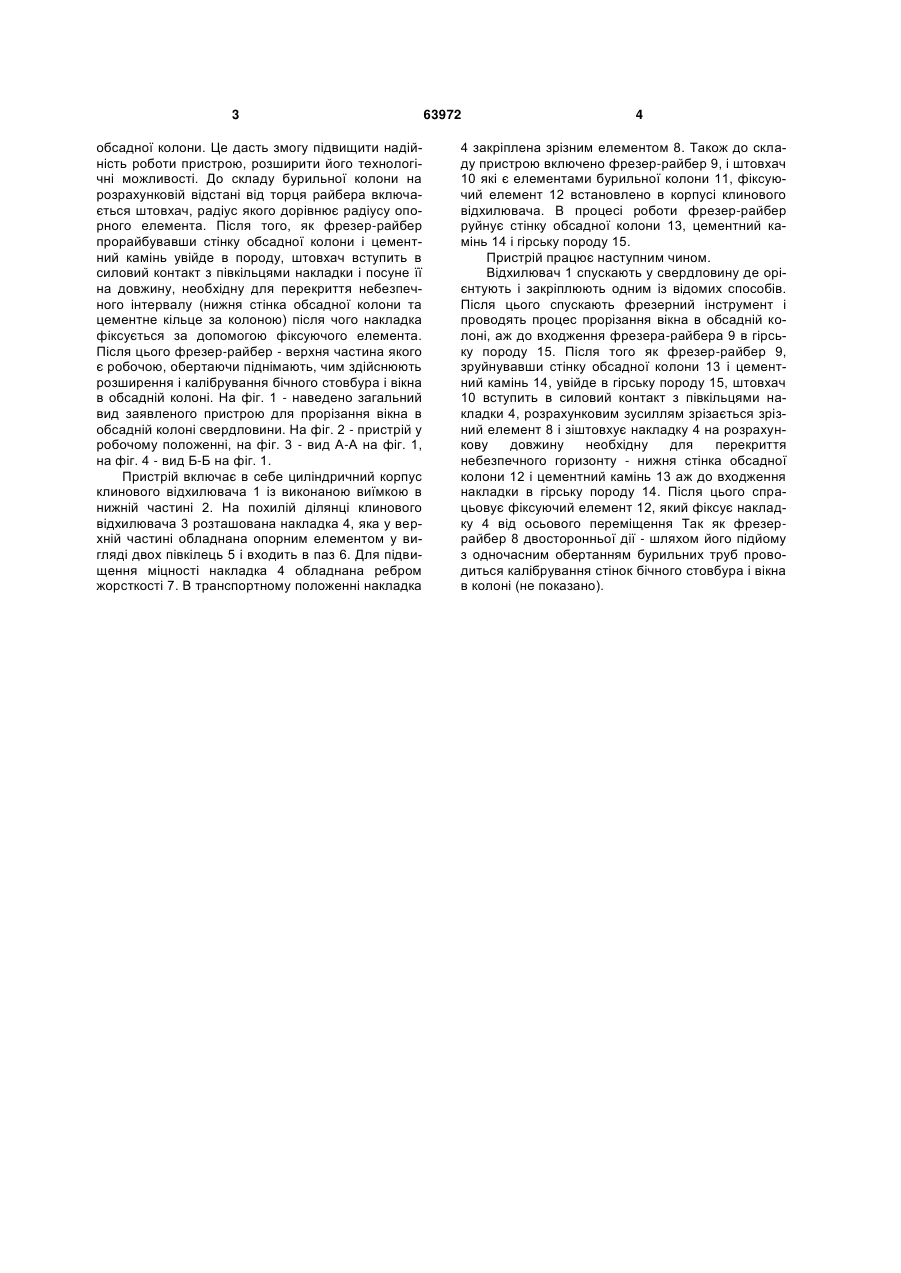

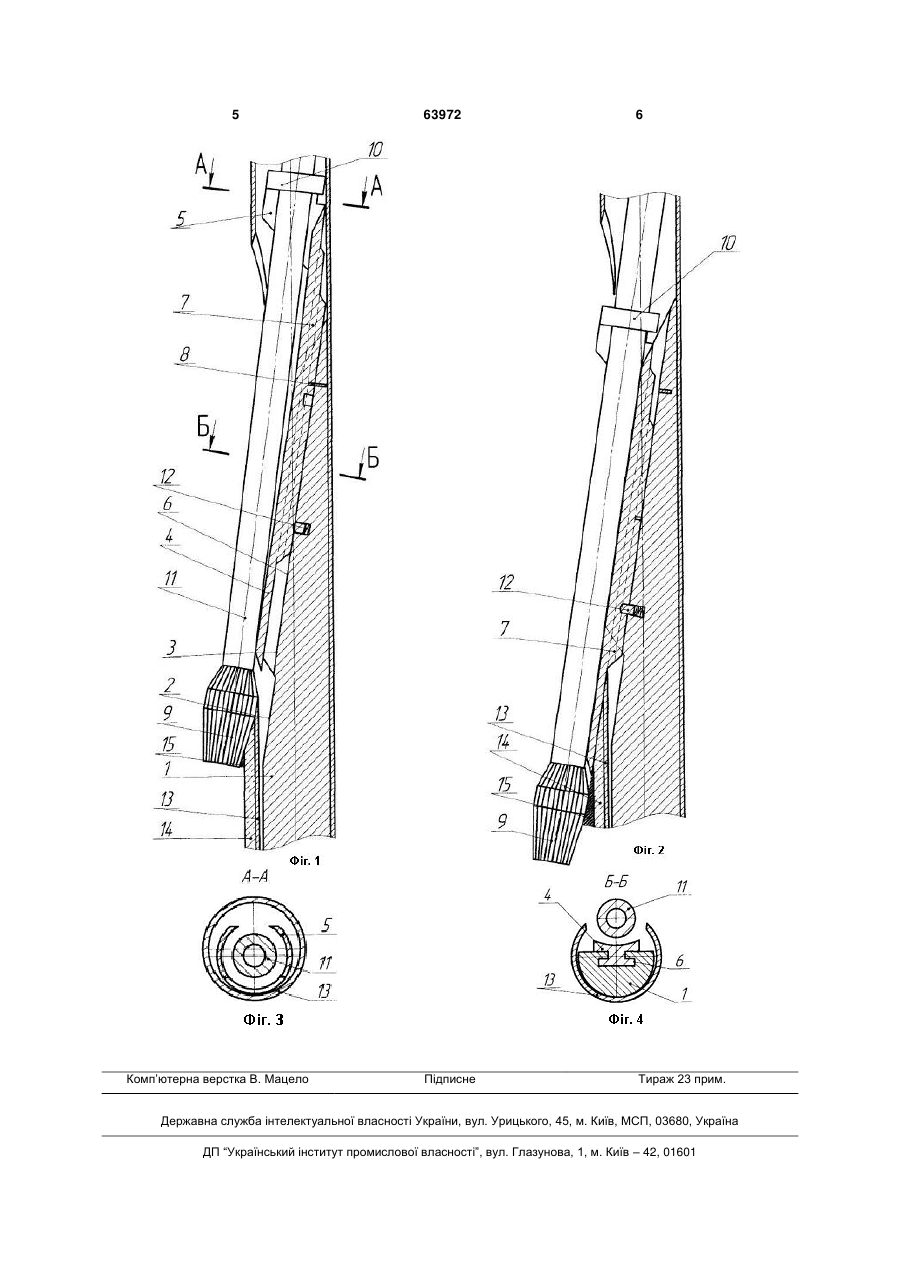

Пристрій для прорізання вікна в обсадній колоні, що містить відхилювач циліндричної форми, верхня частина якого виконана з похилою ділянкою бокової поверхні, фрезер-райбер, який відрі 3 обсадної колони. Це дасть змогу підвищити надійність роботи пристрою, розширити його технологічні можливості. До складу бурильної колони на розрахунковій відстані від торця райбера включається штовхач, радіус якого дорівнює радіусу опорного елемента. Після того, як фрезер-райбер прорайбувавши стінку обсадної колони і цементний камінь увійде в породу, штовхач вступить в силовий контакт з півкільцями накладки і посуне її на довжину, необхідну для перекриття небезпечного інтервалу (нижня стінка обсадної колони та цементне кільце за колоною) після чого накладка фіксується за допомогою фіксуючого елемента. Після цього фрезер-райбер - верхня частина якого є робочою, обертаючи піднімають, чим здійснюють розширення і калібрування бічного стовбура і вікна в обсадній колоні. На фіг. 1 - наведено загальний вид заявленого пристрою для прорізання вікна в обсадній колоні свердловини. На фіг. 2 - пристрій у робочому положенні, на фіг. 3 - вид А-А на фіг. 1, на фіг. 4 - вид Б-Б на фіг. 1. Пристрій включає в себе циліндричний корпус клинового відхилювача 1 із виконаною виїмкою в нижній частині 2. На похилій ділянці клинового відхилювача 3 розташована накладка 4, яка у верхній частині обладнана опорним елементом у вигляді двох півкілець 5 і входить в паз 6. Для підвищення міцності накладка 4 обладнана ребром жорсткості 7. В транспортному положенні накладка 63972 4 4 закріплена зрізним елементом 8. Також до складу пристрою включено фрезер-райбер 9, і штовхач 10 які є елементами бурильної колони 11, фіксуючий елемент 12 встановлено в корпусі клинового відхилювача. В процесі роботи фрезер-райбер руйнує стінку обсадної колони 13, цементний камінь 14 і гірську породу 15. Пристрій працює наступним чином. Відхилювач 1 спускають у свердловину де орієнтують і закріплюють одним із відомих способів. Після цього спускають фрезерний інструмент і проводять процес прорізання вікна в обсадній колоні, аж до входження фрезера-райбера 9 в гірську породу 15. Після того як фрезер-райбер 9, зруйнувавши стінку обсадної колони 13 і цементний камінь 14, увійде в гірську породу 15, штовхач 10 вступить в силовий контакт з півкільцями накладки 4, розрахунковим зусиллям зрізається зрізний елемент 8 і зіштовхує накладку 4 на розрахункову довжину необхідну для перекриття небезпечного горизонту - нижня стінка обсадної колони 12 і цементний камінь 13 аж до входження накладки в гірську породу 14. Після цього спрацьовує фіксуючий елемент 12, який фіксує накладку 4 від осьового переміщення Так як фрезеррайбер 8 двосторонньої дії - шляхом його підйому з одночасним обертанням бурильних труб проводиться калібрування стінок бічного стовбура і вікна в колоні (не показано). 5 Комп’ютерна верстка В. Мацело 63972 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
