Пневматичний пістолет

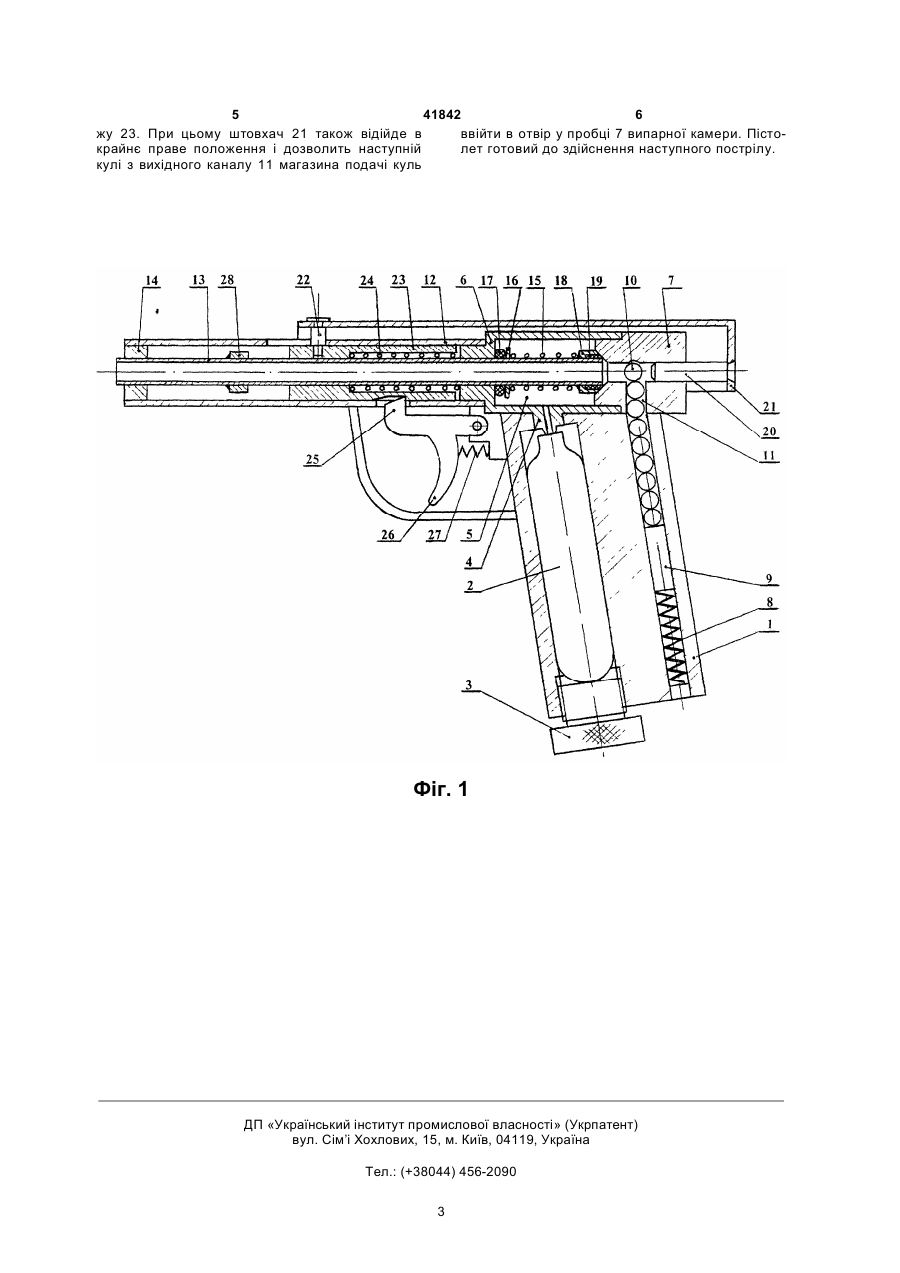

1. Пневматичний пістолет, який містить ствол, ударний механізм клапана, магазин для куль з вихідним каналом, випарну камеру в протилежних торцях якої виконані співвісні отвори, усередині випарної камери розміщена трубка з надітою на неї пружиною стиску, один кінець якої упертий в ущільнювальний пристрій, а другий - у корпус кла 3 41842 4 трубка клапана зі штоком і ствол. Дана обставина конструкції, тому що він складається з невеликої приводить до того, що відносна довжина ствола кількості простих деталей. (щодо загальної довжини пістолета) невелика, отЗапропонований пневматичний пістолет схеже, невелика швидкість кулі, що прямо зв'язана з матично зображений на кресленні. У корпусі рукодовжиною ствола. Крім того, клапан, що має труятки 1 розміщено балон 2 зі зрідженою вуглекислобку з радіальними вхідними отворами, володіє тою. Знизу балон 2 підгортається різьбовою пробвеликим паразитним опором струму газу, а також кою 3, а зверху наколотий на порожню голку 4, що відносно плавним фронтом збільшення тиску в сполучається з випарною камерою 5, утвореною процесі відкриття клапана, що приводить до плакорпусом 6 і пробкою 7. У випарній камері 5 знаховного наростання тиску в стволі й остаточно змедиться стиснута вуглекислота в газоподібній фазі. ншує швидкість кулі в порівнянні з теоретичною. У рукоятці 1 знаходиться також магазин для куль у Крім того, порожня трубка клапана і ствол пістовиді сталевих кульок. Магазин для куль містить лета є різними деталями, між якими неминучий пружину 8 і подавач 9, кулі 10 розміщені у вихіднопрорив газу в процесі пострілу, що також привому каналі 11 магазина. До корпуса 6 випарної кадить до зменшення швидкості кулі. мери прикріплений кожух ствола 12, усередині Сутність винаходу полягає в тому, що в пневякого розміщено рухливий ствол 13, виконаний у матичному пістолеті, що містить ствол, ударний виді тонкостінної металевої трубки. Напрямними механізм клапана, магазин для куль з вихідним кадля ствола 13 є втулка 14 і отвір у корпусі 6 випарналом, випарну камеру, в протилежних торцях якої ної камери. На задньому кінці ствола 13, розміщевиконані співосні отвори, усередині випарної каменого в порожнині випарної камери 5 надіта пружири розміщена трубка з надітою на неї пружиною на стиску 15, яка упирається одним кінцем в ущістиску, один кінець якої упертий в ущільнювальний льнювальний пристрій, що складається із шайби пристрій, а другий - у корпус клапана, закріпленого 16 і тора з поліуретану 17, а іншим кінцем - у корна трубці, в якості трубки, розміщеної у випарній пус клапана 18, закріплений на стволі 13. Корпус камері, використано ствол, до отвору, розташоваклапана 18 постачений еластичним ущільнювальному в торці випарної камери з боку клапана приним кільцем 19. Сідлом клапана 18 є конус, викомикає вихідний канал магазина для куль, а в самонаний на торці пробки 7 випарної камери. В отворі му отворі розміщено штовхач, зв'язаний з ударним пробки 7 випарної камери розміщено штовхач 20, механізмом клапана. По п. 1 формули винаходу закріплений одним кінцем на кожусі затвора 21. До виконавчий пристрій ударного механізму клапана отвору в пробці 7 примикає вихідний канал 11 мавиконано у виді рухливого вантажу, надітого на газина куль. Кожух затвора 21 через подовжній паз ствол і зв'язаного з циліндричною бойовою пружиу кожусі ствола 12 з'єднаний пальцем 22 з рухлиною стиску теж надітою на ствол. Використання в вим вантажем 23, що входить до складу ударного якості трубки, розміщеної у випарній камері, ствомеханізму. На ствол 13 надіта бойова пружина 24 ла дозволяє збільшити робочу довжину ствола на ударного механізму, взаємодіюча з рухливим вандовжину трубки клапана прототипу, що сприяє дотажем 23, обладнаним у нижній частині пазом, що сягненню мети винаходу: збільшенню швидкості взаємодіє із шептало 25 спускового гачка 26, підкулі. Крім того, вилучення з пристрою клапанної пружиненого пружиною 27. На стволі 13 закріплетрубки з радіальними отворами, прохідний перена втулка 28. тин якої явно менше прохідного перетину ствола, Пневматичний пістолет зображено на крессприяє зменшенню втрат і, отже, збільшенню ленні в спорядженому стані зі зведеним затвошвидкості кулі. Вхідними отворами клапана в прором. При натисканні на спусковий гачок 26 зуб тотипі є радіальні отвори порожньої трубки, перешептало 25 виходить з паза рухливого вантажу тин яких істотно менше перетину отвору і самої 23 і останній штовхається бойовою пружиною 24 трубки і ствола, отже, фронт збільшення тиску в уперед. При цьому, ведений пальцем 22, уперед стволі в процесі відкриття клапана буде відносно також спрямовується кожух затвора 21 і штовхач плавним, значну частину довжини ствола куля 20. Штовхач 20 подає верхню кулю 10 з вихіднопройде під тиском, меншим номінального, що змего каналу 11 магазина для куль і заштовхує її в ншує її швидкість. У запропонованому пістолеті початок ствола 13. Як тільки куля ввійшла в клапаном фактично є торець ствола, що привоствол 13, рухливий вантаж 23 ударяє по втулці дить до того, що при калібрі ствола 4,5 мм. при 28, що починає рухатися вперед, захоплюючи за відході клапана від сідла усього на 1 мм., як покасобою ствол 13. Хід ствола складає близько 1 зують найпростіші розрахунки, прохідний перетин мм. При ході ствола вперед корпус клапана 18 клапана і ствола однакові. Тобто, запропонований також відходить уперед, клапан відкривається і клапан фактично є ідеальним, забезпечує найбільчерез торець початку ствола в ствол із випарної шу крутість фронту зростання тиску в стволі при камери 5 надходить стиснутий газ і виштовхує відкритті клапана і, отже, забезпечує найбільшу кулю, відбувається постріл. Після пострілу рухшвидкість кулі. Виконання виконавчого пристрою ливий вантаж 23 знаходиться в крайньому лівоударного механізму клапана у виді рухливого ванму положенні, при цьому бойова пружина 24 тажу, надітого на ствол і зв'язаного з циліндричрозпрямлена, а пружина 15 клапана 18, навпаки, ною бойовою пружиною стиску також надітою на стиснута. Далі під дією пружини клапана 15 ствол, дозволяє зменшити габарити пістолета, тоствол 13 починає рухатися назад і закриває кламу що в прототипі виконавчий пристрій ударного пан 18. Для здійснення наступного пострілу немеханізму розташовано за клапаном, тобто збільобхідно відвести кожух затвора 21 назад доти, шує довжину зброї. До важливої переваги запропоки під дією пружини 27 спускового гачка 26 понованого пістолета відноситься простота його шептало 25 зайде в паз внизу рухливого ванта 2 5 41842 6 жу 23. При цьому штовхач 21 також відійде в ввійти в отвір у пробці 7 випарної камери. Пістокрайнє праве положення і дозволить наступній лет готовий до здійснення наступного пострілу. кулі з вихідного каналу 11 магазина подачі куль Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлових, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 3
