Пристрій для запису та зчитування інформації

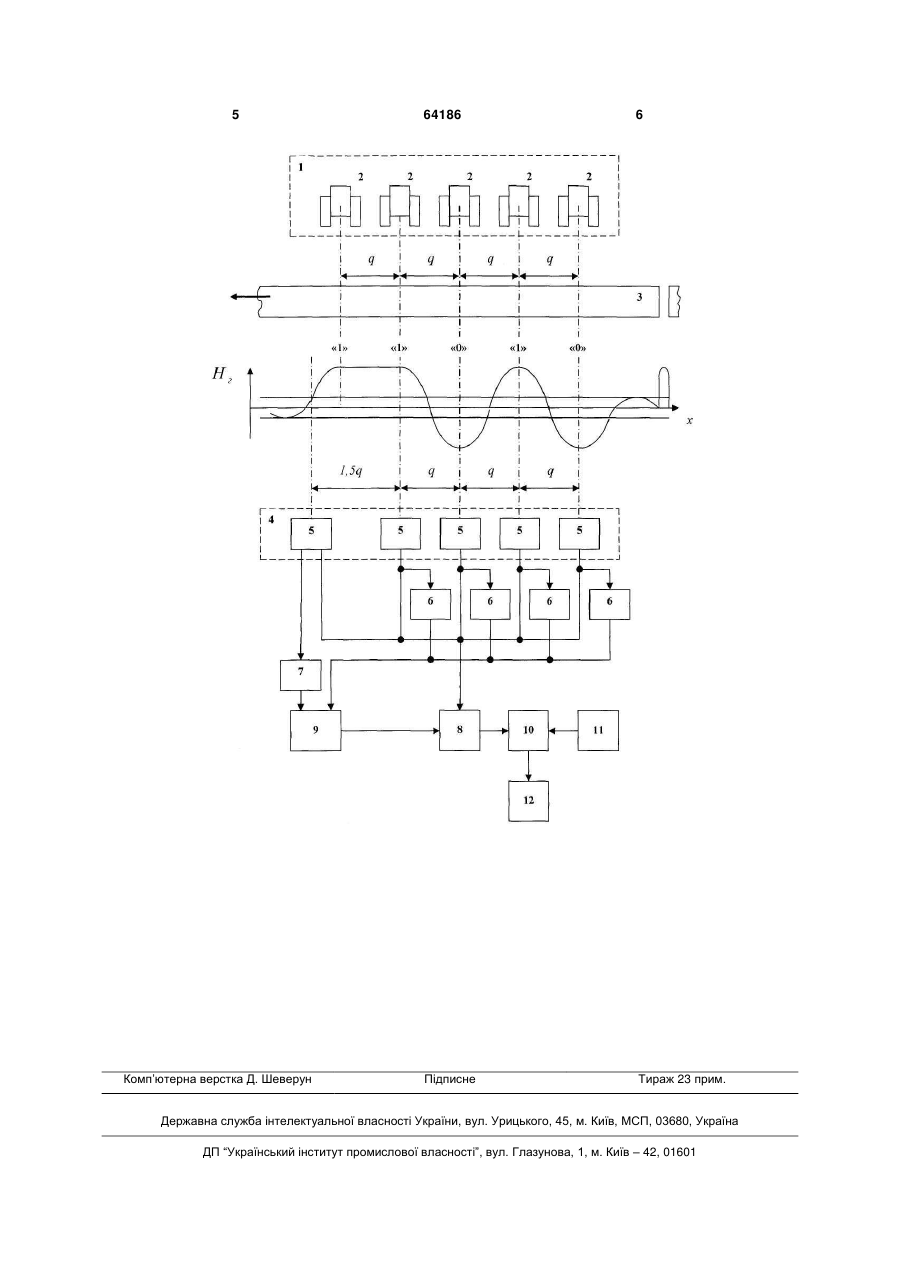

Пристрій для запису та зчитування інформації, що містить магнітні головки запису адреси, розташовані з інтервалом уздовж доріжки носія, першу головку зчитування адреси, наступні головки зчитування адреси, розміщені вздовж доріжки носія з тим же інтервалом, що й магнітні головки запису адреси, блок порівняння, перші входи якого з'єднані з блоком зберігання коду адреси, а вихід 3 ної з яких з'єднаний з однією з головок зчитування адреси, а вихід - з одним із других входів блока порівняння, при цьому перша головка зчитування адреси зміщена вздовж доріжки носія на 1,5 інтервалу відносно другої головки зчитування адреси, згідно корисної моделі, розміщено амплітудні детектори, входи яких з'єднано з головками зчитування адреси, а виходи - з входами схеми І, до іншого входу якої підключено формувач сигналу нуль-перетинання, при цьому вихід схеми І з'єднано з першим входом кожної з основних схем І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації, що містить блок 1 магнітних головок 2 запису адреси, розташованих з інтервалом q вздовж доріжки носія З, блок 4 головок 5 зчитування адреси, перша з яких віднесена на 1,5 інтервалу відносно інших головок 5 зчитування адреси, розташованих уздовж доріжки носія з тим же інтервалом, що й магнітні головки 2 запису адреси, амплітудні детектори 6, формувач 7 сигналу нуль-перетинання, схеми І 6 та 9, блок 10 порівняння, блок 11 зберігання коду адреси та блок 12 зупинки. Пристрій для запису та зчитування інформації працює наступним чином. На носій 3 магнітними головками 2 запису наноситься кодова комбінація магнітних міток (епюра Нг, послідовність 11010). 64186 4 При зчитуванні магнітні мітки послідовно переміщуються під зазорами головок 5 зчитування адреси, при цьому коли початок записаної кодової групи попадає в зону робочого зазору першої з головок 5 зчитування адреси максимуми записаних сигналів розташовуються під робочими зазорами решти головок 5 зчитування адреси. У цей момент на виході формувача 7 сигналу нульперетинання фіксується сигнал нуль-перетинання, який поступає на вхід схеми І 9, на інші входи якої подаються максимальні сигнали з виходу амплітудних детекторів 6. Схема І 9 виробляє логічну «1», яка дозволяє по першим входам схем І 8 перенесення сигналів з головок 5 зчитування адреси на входи блока 10 порівняння. При збігу зчитаного коду та коду адреси з блока 11 зберігання коду адреси на виході блока 10 порівняння з'являється сигнал, який керує блоком 12 зупинки. При наявності локальної перешкоди від дефекту (епюра Нг) при перевищенні нею порога спрацювання формувача 7 сигналу нуль-перетинання головки 5 зчитування адреси знаходяться поза межами магнітних міток, сигнал з виходу схеми І 9 відсутній і пристрій не спрацьовує. Пристрій також не спрацьовує при формуванні сигналу нульперетинання при можливій зміні полярності магнітних міток у кодовій групі. 5 Комп’ютерна верстка Д. Шеверун 64186 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
