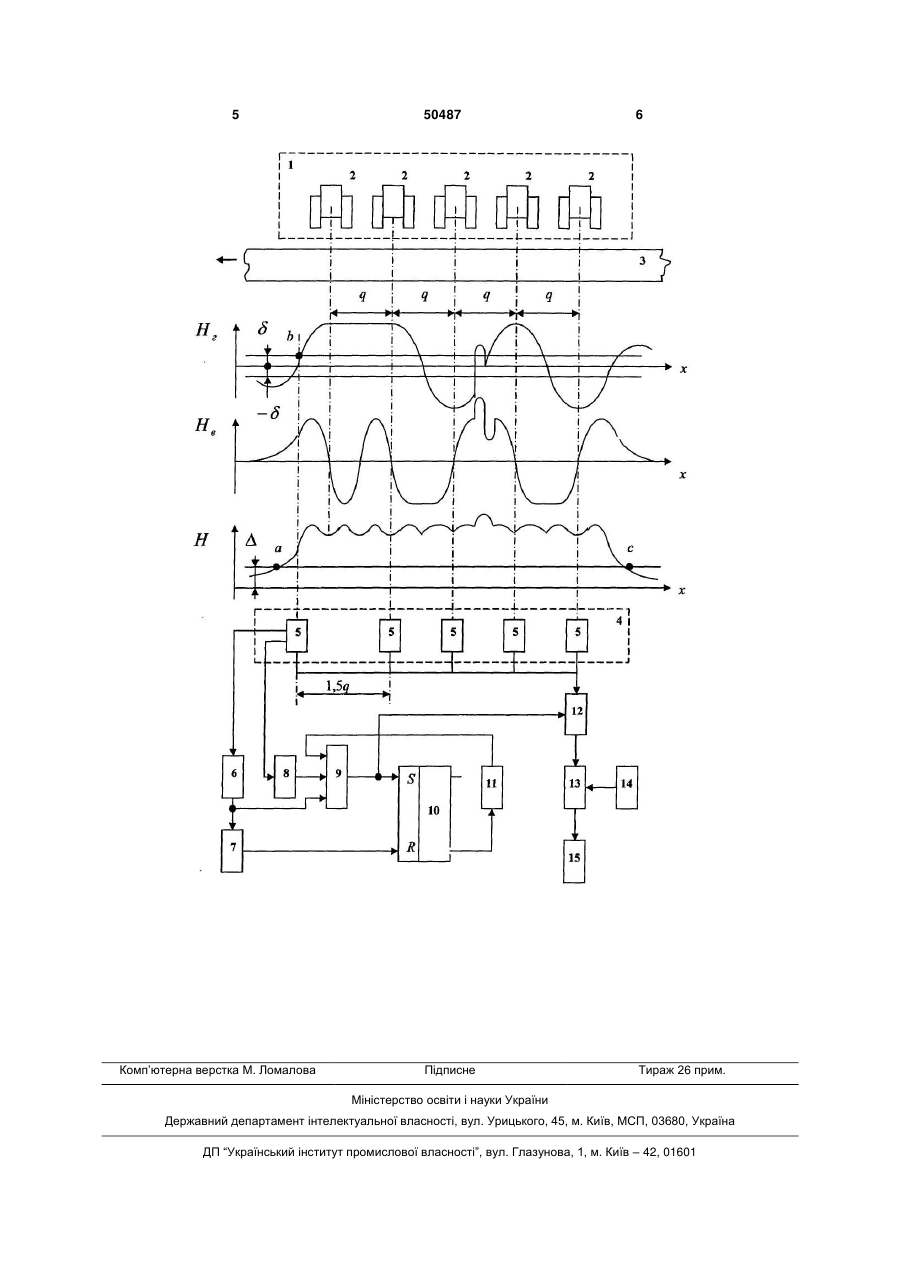

Пристрій для запису та зчитування інформації

Пристрій для запису та зчитування інформації, що містить магнітні головки запису адреси, розташовані з інтервалом уздовж доріжки носія, першу головку зчитування, наступні головки зчитування адреси, розміщені вздовж доріжки носія з тим же інтервалом, що й магнітні головки запису адреси, блок порівняння, перші входи якого з'єднані з блоком зберігання коду адреси, а вихід з'єднаний з блоком зупинки, формувач сигналу нульперетинання, вхід якого з'єднаний з першою голо 3 перетинання, вхід якого з'єднаний з першою головкою зчитування, схеми І, другі входи кожної з яких з'єднані з однією з головок зчитування адреси, а вихід - з одним із других входів блока порівняння, при цьому перша головка зчитування зміщена вздовж доріжки носія на 1,5 інтервалу відносно другої головки зчитування адреси, згідно корисної моделі, розміщено пороговий елемент, вхід якого підключено до першої комбінованої головки зчитування адреси, а вихід - до першого входу другої схеми І та через схему НІ до нульового входу тригера, інверсний вихід якого через елемент затримки з'єднано з другим входом другої схеми І, третій вхід якої підключено до виходу формувача сигналу нуль-перетинання, а вихід сполучено з одиничним входом тригера та першими входами схем І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації, що містить блок 1 магнітних головок 2 запису адреси, розташованих з інтервалом q вздовж доріжки носія 3, блок 4 головок 5 зчитування адреси, перша з яких виконана комбінованою та віднесена на 1,5 інтервалу відносно інших головок 5 зчитування адреси, розташованих уздовж доріжки носія з тим же інтервалом, що й магнітні головки 2 запису адреси, пороговий елемент 6, підключений до третього виходу першої комбінованої головки 5 зчитування, схему НІ 7, формувач 8 сигналу нуль-перетинання, другу схему І 9, вихід якої зв'язаний з тригером 10, інверсний вихід якого підключений до елемента затримки 11, та з першими входами схем I 12, блок 13 порівняння, блок 14 зберігання коду адреси та блок 15 зупинки. Пристрій для запису та зчитування інформації працює наступним чином. На носій 3 магнітними головками 2 запису наноситься кодова комбінація магнітних відбитків (епюри Нг, Нв, послідовність 11010). У вихідному положенні сигнали з головок 5 зчитування відсутні, при цьому на виходах порогового елементу 6 та формувача сигналу нульперетинання 8 сигнали також відсутні, а на виході схеми НІ 7 одиничний сигнал утримує у нульовому стані тригер 10, одиничний сигнал з інверсного виходу якого через елемент затримки 11 подається на другий вхід другої схеми І, на виході якої 50487 4 сигнал відсутній. При зчитуванні магнітні відбитки послідовно переміщуються над проміжками першої комбінованої головки 5 зчитування та головок 5 зчитування адреси. Сигналом з виходу першої комбінованої головки 5 зчитування, що зчитує результівний сигнал модуля (епюра H) напруженості зовнішнього магнітного поля відбитків, який формується на основі ортогональних складових (епюри Нг, Нв) напруженості поля відбитків, при досягненні порогу спрацювання (точка а епюри Н) вмикається пороговий елемент 6, при цьому одиничний сигнал з його виходу подається на перший вхід другої схеми І 9 та схемою НІ 7 знімається сигнал з нульового входу тригера 10. Потім по сигналах горизонтальної складової напруженості магнітного поля відбитків при досягненні порога спрацювання (точка b епюри Нг) формувач 8 сигналу нуль-перетинання фіксує сигнал нульперетинання, положення якого співпадає з положенням першої комбінованої головки 5 зчитування, а проміжки головок 5 зчитування адреси розташовуються в зонах максимумів горизонтальної складової напруженості магнітного поля відбитків. У цю мить на виході другої схеми І 9 з'являється сигнал, яким дозволяється переведення тригера 10 в одиничний стан та перенесення сигналів з головок 5 зчитування адреси через схеми І 12 на входи блока 13 порівняння. При збігу коду адреси з блока 14 зберігання адреси та зчитаного коду на виході блока 13 порівняння з'являється сигнал, що керує блоком 15 зупинки. Через певний час на виході елемента затримки 11 зникає сигнал, що спричиняє блокування другої схеми І 9 по її другому входу. У дальшому переміщенні магнітних відбитків як можливі сигнали формувача сигналу нуль-перетинання 8, так і сигнали від локальних магнітних полів перешкод (епюра Нг) пристроєм ігноруються. При зниженні сигналу з виходу першої комбінованої головки 5 зчитування до порогу спрацювання (точка с епюри Н) вимикається пороговий елемент 6, і пристрій переводиться у вихідне положення. Пропонована схема забезпечить суттєве підвищення перешкодозахищеності пристрою та надійності зчитування інформації. 5 Комп’ютерна верстка М. Ломалова 50487 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
