Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газових середовищ

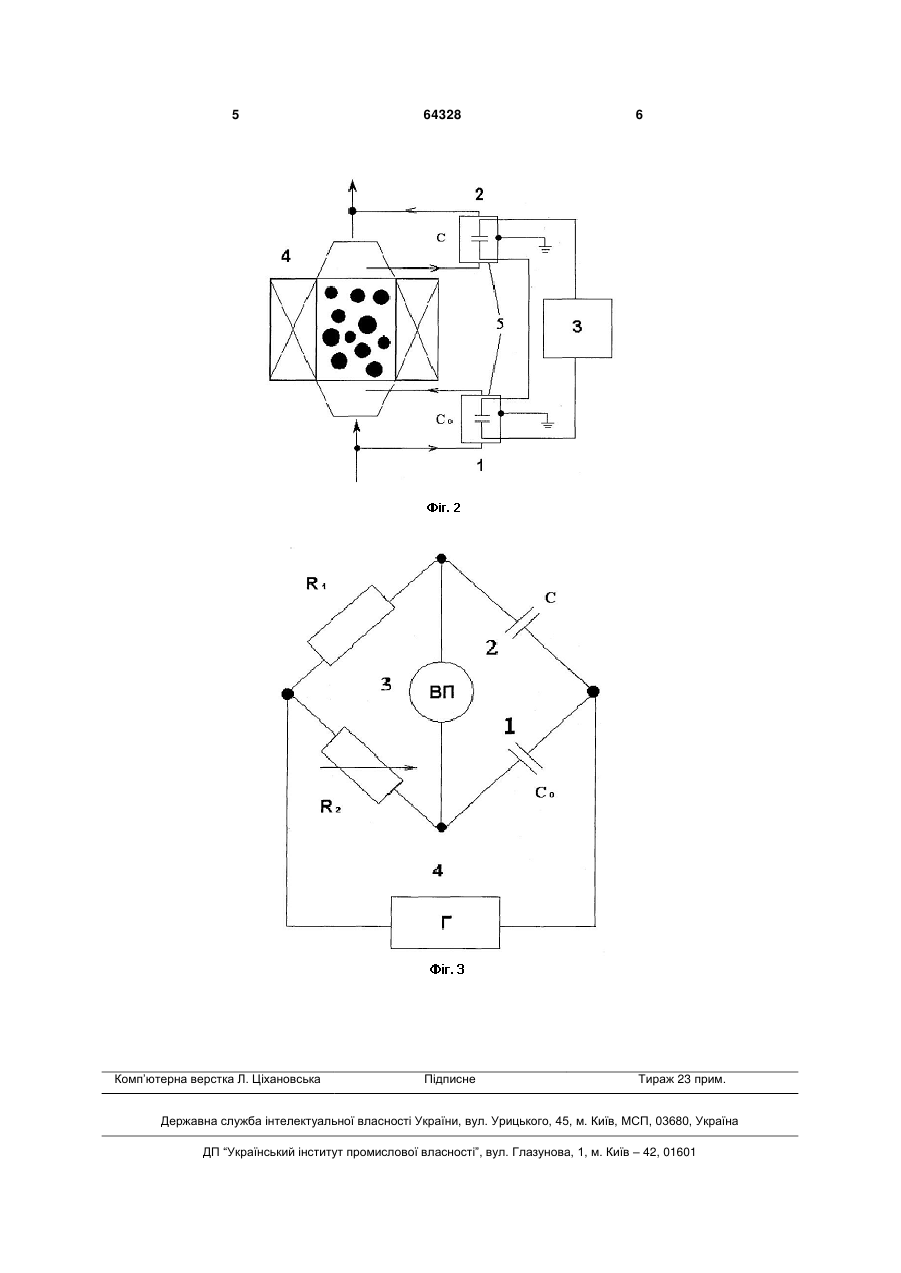

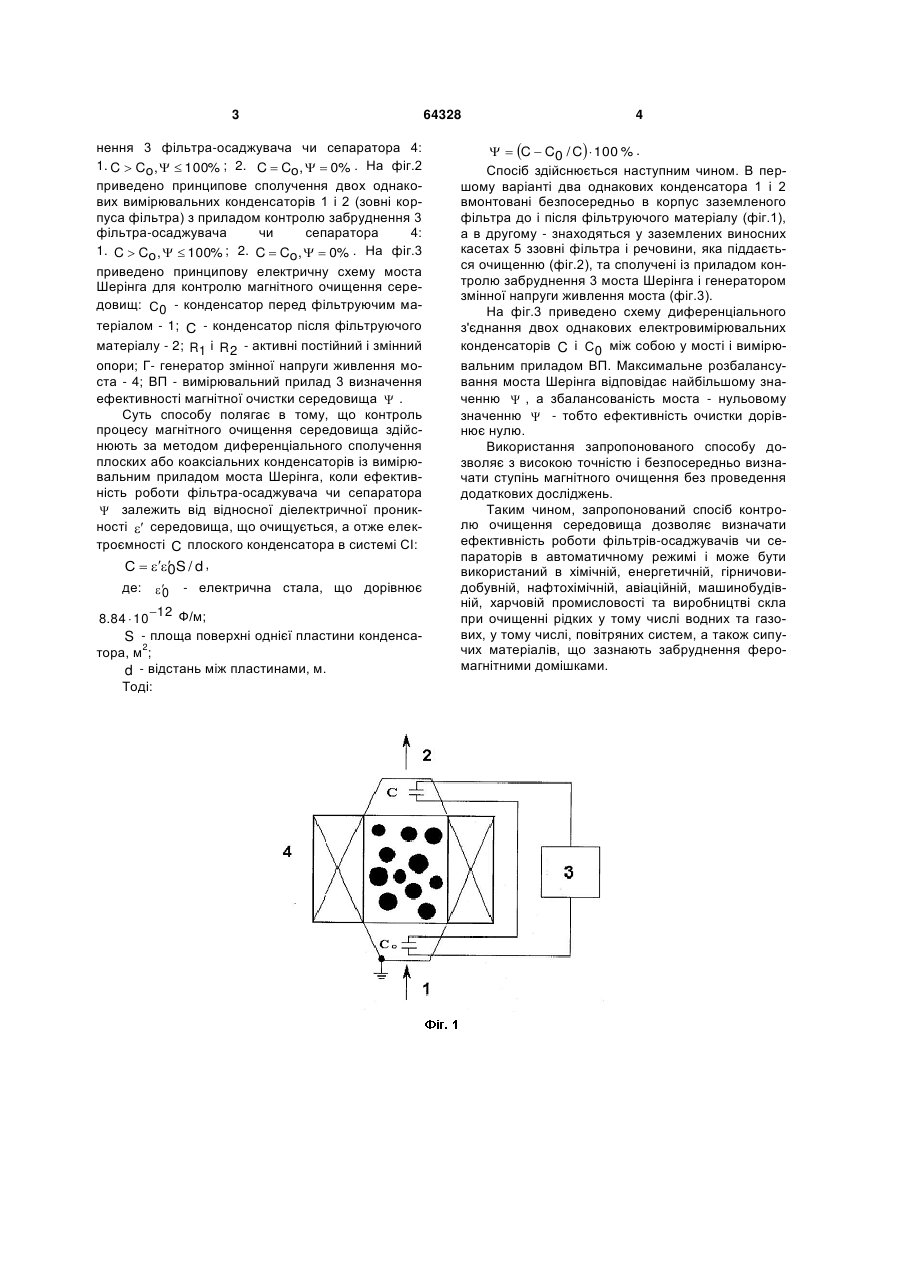

Спосіб контролю процесу магнітної очистки від феромагнітних домішок сипучих, рідких і газо 3 нення 3 фільтра-осаджувача чи сепаратора 4: 1. C  Co ,   100% ; 2. C  Co,   0% . На фіг.2 приведено принципове сполучення двох однакових вимірювальних конденсаторів 1 і 2 (зовні корпуса фільтра) з приладом контролю забруднення 3 фільтра-осаджувача чи сепаратора 4: 1. C  Co,   100% ; 2. C  Co,   0% . На фіг.3 приведено принципову електричну схему моста Шерінга для контролю магнітного очищення середовищ: С0 - конденсатор перед фільтруючим матеріалом - 1; С - конденсатор після фільтруючого матеріалу - 2; R1 і R 2 - активні постійний і змінний опори; Г- генератор змінної напруги живлення моста - 4; ВП - вимірювальний прилад 3 визначення ефективності магнітної очистки середовища  . Суть способу полягає в тому, що контроль процесу магнітного очищення середовища здійснюють за методом диференціального сполучення плоских або коаксіальних конденсаторів із вимірювальним приладом моста Шерінга, коли ефективність роботи фільтра-осаджувача чи сепаратора  залежить від відносної діелектричної проникності  середовища, що очищується, а отже електроємності С плоского конденсатора в системі СІ: С   S / d , 0 де:  0 - електрична стала, що дорівнює 8.84  10 12 Ф/м; S - площа поверхні однієї пластини конденса2 тора, м ; d - відстань між пластинами, м. Тоді: 64328 4   C  C0 / C  100 % . Спосіб здійснюється наступним чином. В першому варіанті два однакових конденсатора 1 і 2 вмонтовані безпосередньо в корпус заземленого фільтра до і після фільтруючого матеріалу (фіг.1), а в другому - знаходяться у заземлених виносних касетах 5 ззовні фільтра і речовини, яка піддається очищенню (фіг.2), та сполучені із приладом контролю забруднення 3 моста Шерінга і генератором змінної напруги живлення моста (фіг.3). На фіг.3 приведено схему диференціального з'єднання двох однакових електровимірювальних конденсаторів C і С0 між собою у мості і вимірювальним приладом ВП. Максимальне розбалансування моста Шерінга відповідає найбільшому значенню  , а збалансованість моста - нульовому значенню  - тобто ефективність очистки дорівнює нулю. Використання запропонованого способу дозволяє з високою точністю і безпосередньо визначати ступінь магнітного очищення без проведення додаткових досліджень. Таким чином, запропонований спосіб контролю очищення середовища дозволяє визначати ефективність роботи фільтрів-осаджувачів чи сепараторів в автоматичному режимі і може бути використаний в хімічній, енергетичній, гірничовидобувній, нафтохімічній, авіаційній, машинобудівній, харчовій промисловості та виробництві скла при очищенні рідких у тому числі водних та газових, у тому числі, повітряних систем, а також сипучих матеріалів, що зазнають забруднення феромагнітними домішками. 5 Комп’ютерна верстка Л. Ціхановська 64328 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
