Суха будівельна суміш для гідроізоляційних робіт

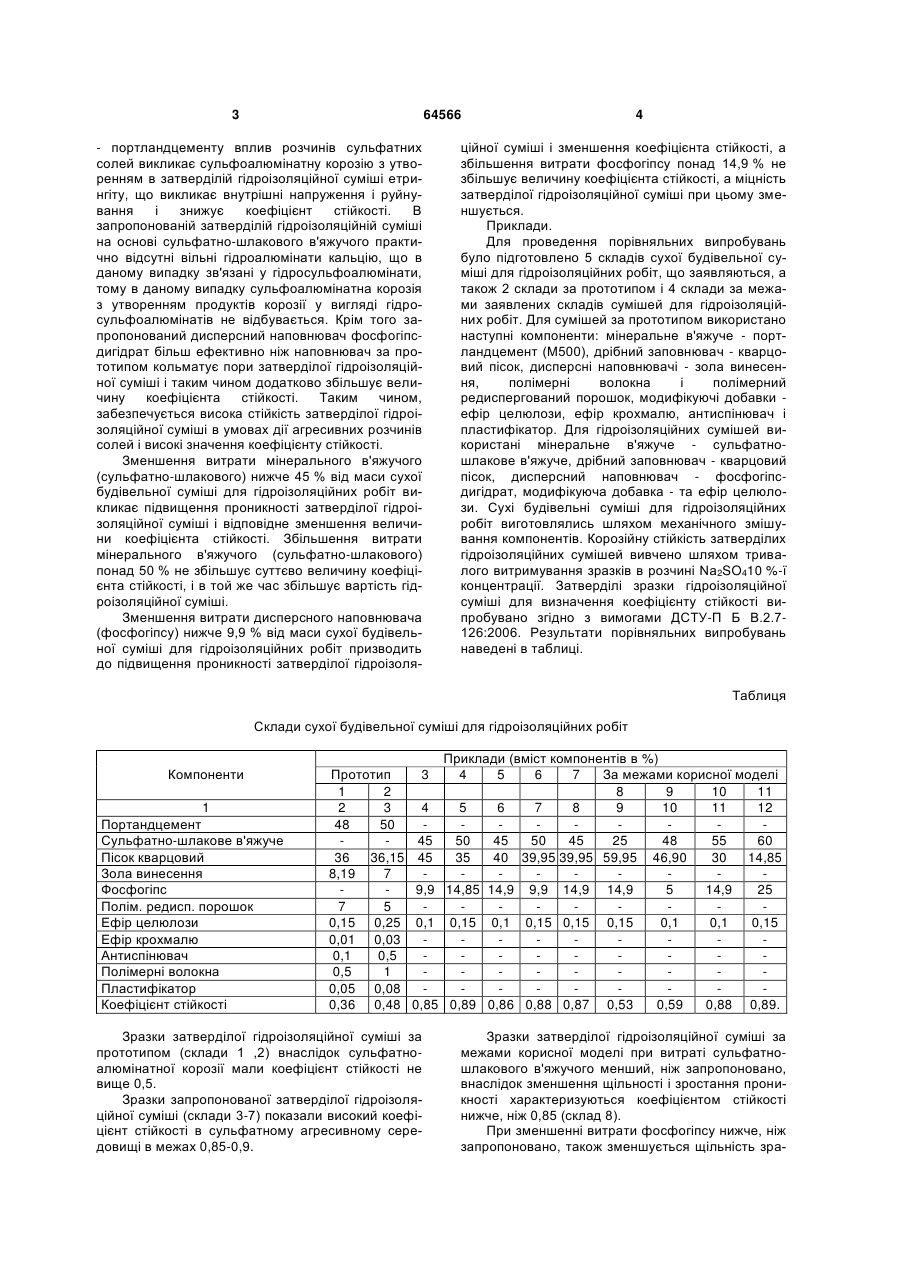

Суха будівельна суміш для гідроізоляційних робіт, що включає мінеральне в'яжуче, дрібний заповнювач, дисперсний наповнювач та модифікуючу добавку, яка відрізняється тим, що як мінеральне в'яжуче використовують сульфатношлакове в'яжуче, а як дисперсний наповнювач фосфогіпс-дигідрат, при такому співвідношенні компонентів, мас. %: мінеральне в'яжуче 45-50 дрібний заповнювач 35-45 дисперсний наповнювач 9,9-14,9 модифікуючі добавки 0,1-0,15. (19) (21) u201104835 (22) 19.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ДВОРКІН ОЛЕГ ЛЕОНІДОВИЧ, КУНДОС МАКСИМ ГРИГОРОВИЧ, ПОЛІЩУК-ГЕРАСИМЧУК ТЕТЯНА ОЛЕКСАНДРІВНА, ПАНІЧЕВНИЙ АНДРІЙ ВІКТОРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ 3 64566 - портландцементу вплив розчинів сульфатних солей викликає сульфоалюмінатну корозію з утворенням в затверділій гідроізоляційної суміші етрингіту, що викликає внутрішні напруження і руйнування і знижує коефіцієнт стійкості. В запропонованій затверділій гідроізоляційній суміші на основі сульфатно-шлакового в'яжучого практично відсутні вільні гідроалюмінати кальцію, що в даному випадку зв'язані у гідросульфоалюмінати, тому в даному випадку сульфоалюмінатна корозія з утворенням продуктів корозії у вигляді гідросульфоалюмінатів не відбувається. Крім того запропонований дисперсний наповнювач фосфогіпсдигідрат більш ефективно ніж наповнювач за прототипом кольматує пори затверділої гідроізоляційної суміші і таким чином додатково збільшує величину коефіцієнта стійкості. Таким чином, забезпечується висока стійкість затверділої гідроізоляційної суміші в умовах дії агресивних розчинів солей і високі значення коефіцієнту стійкості. Зменшення витрати мінерального в'яжучого (сульфатно-шлакового) нижче 45 % від маси сухої будівельної суміші для гідроізоляційних робіт викликає підвищення проникності затверділої гідроізоляційної суміші і відповідне зменшення величини коефіцієнта стійкості. Збільшення витрати мінерального в'яжучого (сульфатно-шлакового) понад 50 % не збільшує суттєво величину коефіцієнта стійкості, і в той же час збільшує вартість гідроізоляційної суміші. Зменшення витрати дисперсного наповнювача (фосфогіпсу) нижче 9,9 % від маси сухої будівельної суміші для гідроізоляційних робіт призводить до підвищення проникності затверділої гідроізоля 4 ційної суміші і зменшення коефіцієнта стійкості, а збільшення витрати фосфогіпсу понад 14,9 % не збільшує величину коефіцієнта стійкості, а міцність затверділої гідроізоляційної суміші при цьому зменшується. Приклади. Для проведення порівняльних випробувань було підготовлено 5 складів сухої будівельної суміші для гідроізоляційних робіт, що заявляються, а також 2 склади за прототипом і 4 склади за межами заявлених складів сумішей для гідроізоляційних робіт. Для сумішей за прототипом використано наступні компоненти: мінеральне в'яжуче - портландцемент (М500), дрібний заповнювач - кварцовий пісок, дисперсні наповнювачі - зола винесення, полімерні волокна і полімерний редиспергований порошок, модифікуючі добавки ефір целюлози, ефір крохмалю, антиспінювач і пластифікатор. Для гідроізоляційних сумішей використані мінеральне в'яжуче - сульфатношлакове в'яжуче, дрібний заповнювач - кварцовий пісок, дисперсний наповнювач - фосфогіпсдигідрат, модифікуюча добавка - та ефір целюлози. Сухі будівельні суміші для гідроізоляційних робіт виготовлялись шляхом механічного змішування компонентів. Корозійну стійкість затверділих гідроізоляційних сумішей вивчено шляхом тривалого витримування зразків в розчині Na2SO410 %-ї концентрації. Затверділі зразки гідроізоляційної суміші для визначення коефіцієнту стійкості випробувано згідно з вимогами ДСТУ-П Б В.2.7126:2006. Результати порівняльних випробувань наведені в таблиці. Таблиця Склади сухої будівельної суміші для гідроізоляційних робіт Компоненти 1 Портандцемент Сульфатно-шлакове в'яжуче Пісок кварцовий Зола винесення Фосфогіпс Полім. редисп. порошок Ефір целюлози Ефір крохмалю Антиспінювач Полімерні волокна Пластифікатор Коефіцієнт стійкості Прототип 1 2 2 3 48 50 36 36,15 8,19 7 7 5 0,15 0,25 0,01 0,03 0,1 0,5 0,5 1 0,05 0,08 0,36 0,48 3 4 45 45 9,9 0,1 0,85 Зразки затверділої гідроізоляційної суміші за прототипом (склади 1 ,2) внаслідок сульфатноалюмінатної корозії мали коефіцієнт стійкості не вище 0,5. Зразки запропонованої затверділої гідроізоляційної суміші (склади 3-7) показали високий коефіцієнт стійкості в сульфатному агресивному середовищі в межах 0,85-0,9. Приклади (вміст компонентів в %) 4 5 6 7 За межами корисної моделі 8 9 10 11 5 6 7 8 9 10 11 12 50 45 50 45 25 48 55 60 35 40 39,95 39,95 59,95 46,90 30 14,85 14,85 14,9 9,9 14,9 14,9 5 14,9 25 0,15 0,1 0,15 0,15 0,15 0,1 0,1 0,15 0,89 0,86 0,88 0,87 0,53 0,59 0,88 0,89. Зразки затверділої гідроізоляційної суміші за межами корисної моделі при витраті сульфатношлакового в'яжучого менший, ніж запропоновано, внаслідок зменшення щільності і зростання проникності характеризуються коефіцієнтом стійкості нижче, ніж 0,85 (склад 8). При зменшенні витрати фосфогіпсу нижче, ніж запропоновано, також зменшується щільність зра 5 зків затверділої гідроізоляційної суміші і зростає її проникність, при цьому коефіцієнт стійкості зменшується до рівня нижче, ніж 0,85 (склад 9). При збільшенні витрати сульфатно-шлакового в'яжучого понад запропоновані 50 % коефіцієнт стійкості не збільшується, але при цьому зростає вартість в'яжучого (склад 10). Додаткове зростання витрати фосфогіпсу (склад 10) за межі корисної Комп’ютерна верстка Л.Литвиненко 64566 6 моделі (понад 14,9 %) також не призводить до збільшення коефіцієнта стійкості. Таким чином, використання запропонованої сухої будівельної суміші для гідроізоляційних робіт дозволяє досягти значень коефіцієнта стійкості затверділої гідроізоляційної суміші до величин 0,85-0,9. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
