Розсувне огородження для лоджій і балконів

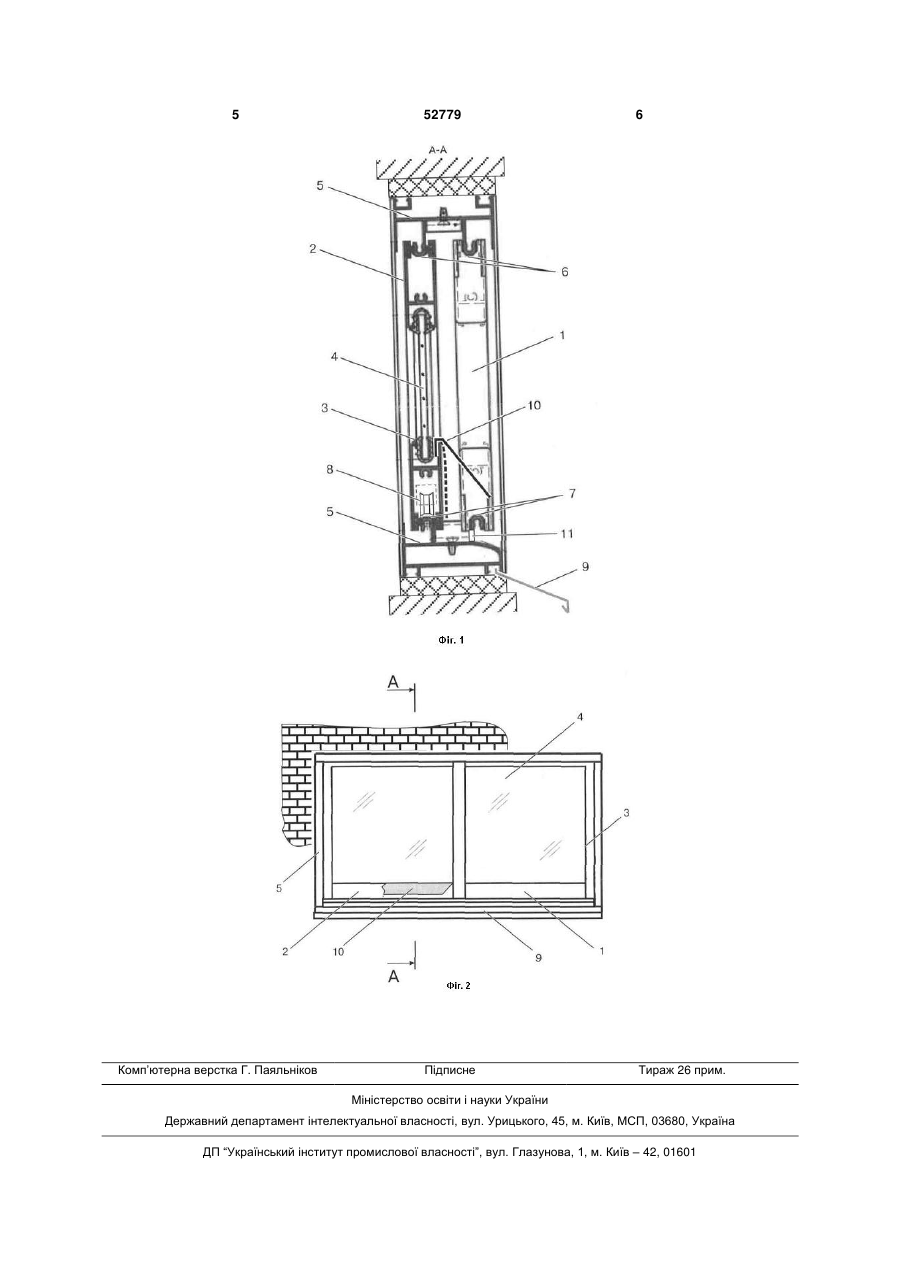

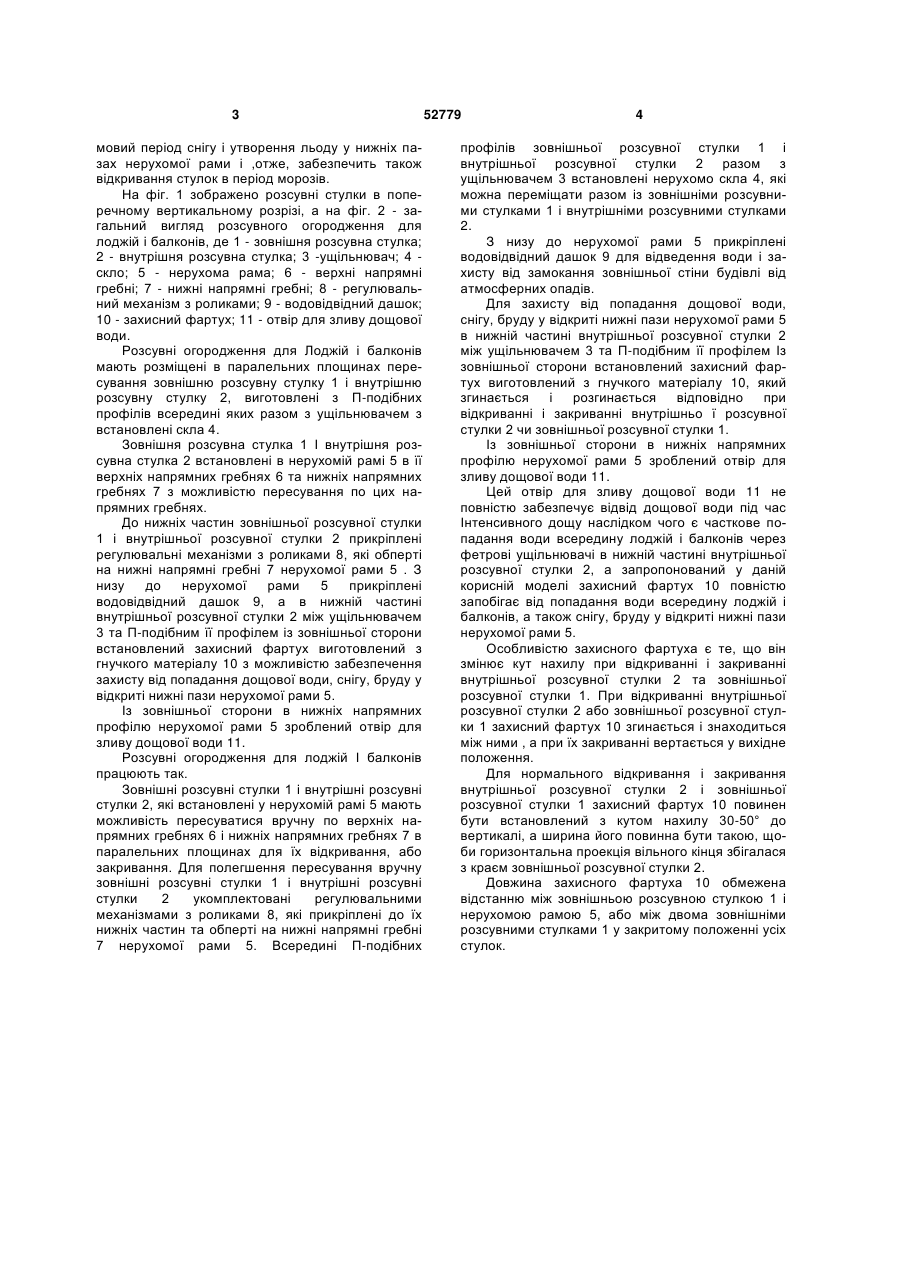

Розсувне огородження для лоджій і балконів, що має розміщені в паралельних площинах пересування зовнішню та внутрішню розсувні стулки із 3 мовий період снігу і утворення льоду у нижніх пазах нерухомої рами і ,отже, забезпечить також відкривання стулок в період морозів. На фіг. 1 зображено розсувні стулки в поперечному вертикальному розрізі, а на фіг. 2 - загальний вигляд розсувного огородження для лоджій і балконів, де 1 - зовнішня розсувна стулка; 2 - внутрішня розсувна стулка; 3 -ущільнювач; 4 скло; 5 - нерухома рама; 6 - верхні напрямні гребні; 7 - нижні напрямні гребні; 8 - регулювальний механізм з роликами; 9 - водовідвідний дашок; 10 - захисний фартух; 11 - отвір для зливу дощової води. Розсувні огородження для Лоджій і балконів мають розміщені в паралельних площинах пересування зовнішню розсувну стулку 1 і внутрішню розсувну стулку 2, виготовлені з П-подібних профілів всередині яких разом з ущільнювачем з встановлені скла 4. Зовнішня розсувна стулка 1 І внутрішня розсувна стулка 2 встановлені в нерухомій рамі 5 в її верхніх напрямних гребнях 6 та нижніх напрямних гребнях 7 з можливістю пересування по цих напрямних гребнях. До нижніх частин зовнішньої розсувної стулки 1 і внутрішньої розсувної стулки 2 прикріплені регулювальні механізми з роликами 8, які обперті на нижні напрямні гребні 7 нерухомої рами 5 . З низу до нерухомої рами 5 прикріплені водовідвідний дашок 9, а в нижній частині внутрішньої розсувної стулки 2 між ущільнювачем 3 та П-подібним її профілем із зовнішньої сторони встановлений захисний фартух виготовлений з гнучкого матеріалу 10 з можливістю забезпечення захисту від попадання дощової води, снігу, бруду у відкриті нижні пази нерухомої рами 5. Із зовнішньої сторони в нижніх напрямних профілю нерухомої рами 5 зроблений отвір для зливу дощової води 11. Розсувні огородження для лоджій І балконів працюють так. Зовнішні розсувні стулки 1 і внутрішні розсувні стулки 2, які встановлені у нерухомій рамі 5 мають можливість пересуватися вручну по верхніх напрямних гребнях 6 і нижніх напрямних гребнях 7 в паралельних площинах для їх відкривання, або закривання. Для полегшення пересування вручну зовнішні розсувні стулки 1 і внутрішні розсувні стулки 2 укомплектовані регулювальними механізмами з роликами 8, які прикріплені до їх нижніх частин та обперті на нижні напрямні гребні 7 нерухомої рами 5. Всередині П-подібних 52779 4 профілів зовнішньої розсувної стулки 1 і внутрішньої розсувної стулки 2 разом з ущільнювачем 3 встановлені нерухомо скла 4, які можна переміщати разом із зовнішніми розсувними стулками 1 і внутрішніми розсувними стулками 2. З низу до нерухомої рами 5 прикріплені водовідвідний дашок 9 для відведення води і захисту від замокання зовнішньої стіни будівлі від атмосферних опадів. Для захисту від попадання дощової води, снігу, бруду у відкриті нижні пази нерухомої рами 5 в нижній частині внутрішньої розсувної стулки 2 між ущільнювачем 3 та П-подібним її профілем Із зовнішньої сторони встановлений захисний фартух виготовлений з гнучкого матеріалу 10, який згинається і розгинається відповідно при відкриванні і закриванні внутрішньо ї розсувної стулки 2 чи зовнішньої розсувної стулки 1. Із зовнішньої сторони в нижніх напрямних профілю нерухомої рами 5 зроблений отвір для зливу дощової води 11. Цей отвір для зливу дощової води 11 не повністю забезпечує відвід дощової води під час Інтенсивного дощу наслідком чого є часткове попадання води всередину лоджій і балконів через фетрові ущільнювачі в нижній частині внутрішньої розсувної стулки 2, а запропонований у даній корисній моделі захисний фартух 10 повністю запобігає від попадання води всередину лоджій і балконів, а також снігу, бруду у відкриті нижні пази нерухомої рами 5. Особливістю захисного фартуха є те, що він змінює кут нахилу при відкриванні і закриванні внутрішньої розсувної стулки 2 та зовнішньої розсувної стулки 1. При відкриванні внутрішньої розсувної стулки 2 або зовнішньої розсувної стулки 1 захисний фартух 10 згинається і знаходиться між ними , а при їх закриванні вертається у вихідне положення. Для нормального відкривання і закривання внутрішньої розсувної стулки 2 і зовнішньої розсувної стулки 1 захисний фартух 10 повинен бути встановлений з кутом нахилу 30-50° до вертикалі, а ширина його повинна бути такою, щоби горизонтальна проекція вільного кінця збігалася з краєм зовнішньої розсувної стулки 2. Довжина захисного фартуха 10 обмежена відстанню між зовнішньою розсувною стулкою 1 і нерухомою рамою 5, або між двома зовнішніми розсувними стулками 1 у закритому положенні усіх стулок. 5 Комп’ютерна верстка Г. Паяльніков 52779 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
