Спосіб фіксації свиней у спинному положенні

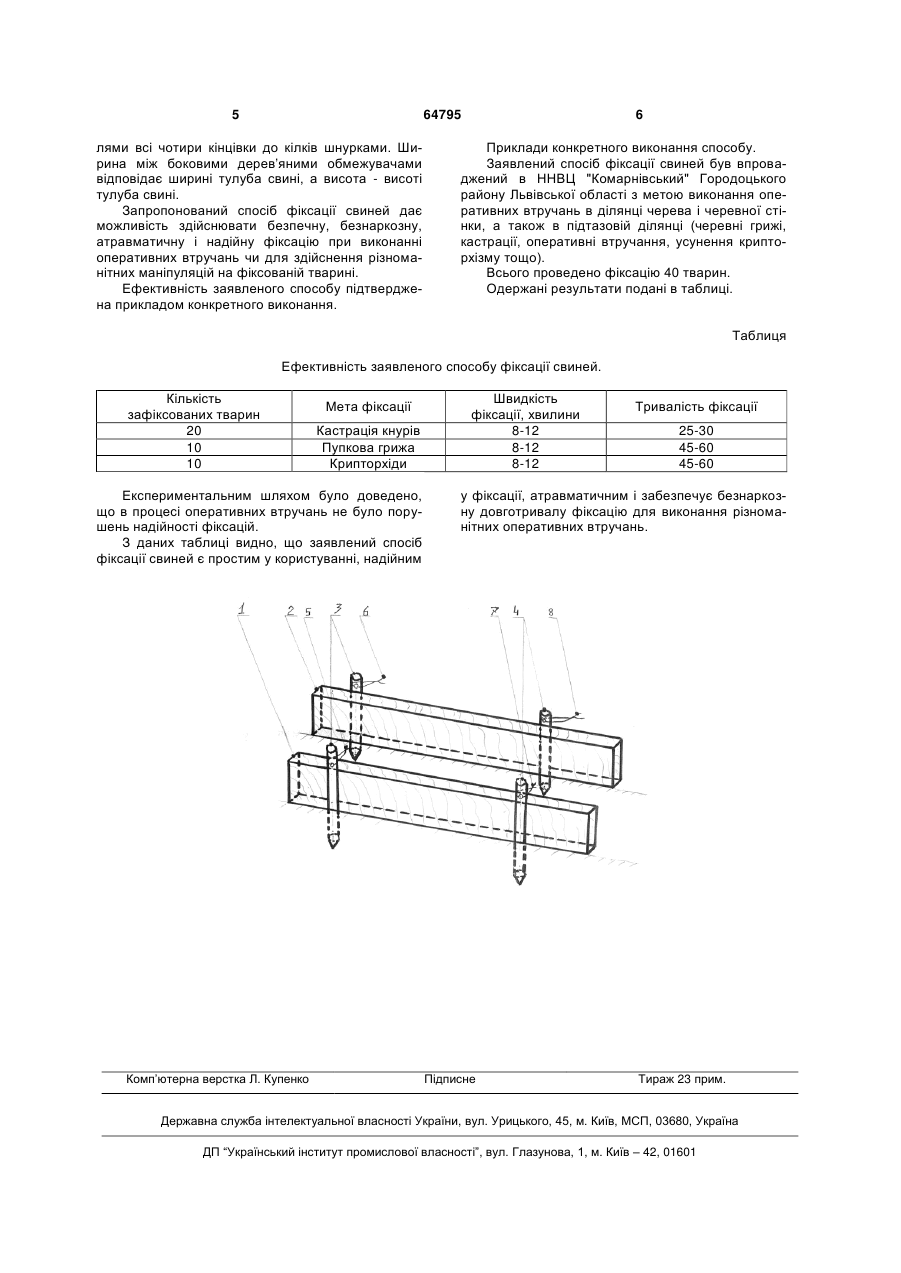

Спосіб фіксації свиней у спинному положенні, який включає закріплення гнучких фіксаторів на кінцівках, повал тварини, фіксацію її у спинному положенні шляхом прив'язування гнучких фіксаторів, закріплених на кінцівках, до відповідних фіксуючих елементів фіксуючого пристрою, який відрізняється тим, що для повалу довгий гнучкий 3 Найбільш близьким по суті до способу, що заявляється, є пристрій для фіксації, запропонований доц. Л. Г. Суботіною та А. П. Студенцовим (Садовский Н.В. Основы топографической анатомии сельскохозяйственных животных и краткий практикум по оперативной хирургии. - М.: Госсельхозиздат, 1953. - 455 с.) В умовах виробництва для фіксації старих агресивних кнурів вагою 300-350 кг вони пропонують фіксацію тварин на підводі. Спосіб включає фіксацію задніх і передніх кінцівок (кожної окремо) і голови, з наступним повалом тварини на землю. Як фіксуючий пристрій у способі використовують підводу, яку згодом закидають на бік (на колесо) з таким розрахунком, щоб край підводи прилягав до спини тварини. Після цього кнура плавно перевалюють на спину, а його бік прилягає до дна підводи, а кінцівки підв'язуються до боків ступиць коліс. Згодом підводу ставлять на задні колеса, а передні колеса виймають. Як наслідок, ділянка із сім'яниками є трохи піднятою доверху. Заявлений спосіб і прототип мають суттєві спільні ознаки: включають закріплення гнучких фіксаторів на кінцівках, повал тварини, фіксацію її у спинному положенні шляхом прив'язування гнучких фіксаторів, закріплених на кінцівках, до відповідних фіксуючих елементів фіксуючого пристрою. Недоліком відомого способу є недостатня його ефективність та незручність при застосуванні. Заявлений нами спосіб усуває недоліки прототипу і забезпечує надійну фіксацію свиней у спинному положенні, без травматизму і стресу тварини. В основу корисної моделі поставлена задача створити новий ефективний спосіб для фіксації свиней у спинному положенні, зручний у користуванні, атравматичний, надійний у фіксації, який би забезпечив ефективне виконання різноманітних маніпуляцій на свинях у ветеринарних цілях і, зокрема, довготривалих безнаркозних оперативних втручань в умовах виробництва. Технічний результат досягається тим, що після фіксації дорослих свиней за задню кінцівку підтягують останню назад. Свиня приймає лежаче положення. Четверо помічників-фіксаторів, зафіксувавши вручну всі кінцівки свині, підтягують її у спинному положенні до зафіксованих на землі чотирма кілками-фіксаторами двох бокових обмежувачів рухів і надійно фіксують фіксаційними петлями всі чотири кінцівки до кілків шнурками. Ширина між боковими дерев’яними обмежувачами відповідає ширині тулуба свині, а висота - висоті тулуба свині. Заявлений спосіб для фіксації свиней забезпечує довготривалу, надійну, атравматичну і безнаркозну і, головне, безболісну фіксацію свиней при виконанні оперативних втручань. Технічний результат заявленого способу обумовлений тим, що у способі використаний фіксуючий пристрій, що складається з двох бокових обмежувачів рухів тварини. Здійснення заявленого способу фіксації свиней у спинному положенні проілюстровано кресленням. 64795 4 На кресленні зображено загальний вид здійснення заявленого способу, де: 1, 2 - дерев’яні бокові обмежувачі рухів тварини; 3, 4 - кілки-фіксатори, розташовані на бокових обмежувачах рухів тварини; 5, 6, 7, 8 - гнучкі фіксатори (шнурки). Таким чином, заявлений спосіб фіксації свиней у спинному положенні включає використання таких фіксуючих елементів: два бокові обмежувачі рухів тварини та чотири вертикальні кілкифіксатори, що доповнюють обмеження рухів тулуба тварини двома боковими дерев’яними обмежувачами. Одночасно ці кілки-фіксатори є фіксуючими елементами для бокових дерев’яних обмежувачів рухів тулуба. Надійну фіксацію кінцівок у спинному положенні тварини забезпечують чотири шнурки-фіксатори. Ширина відстані між дерев’яними боковими обмежувачами рухів залежить від ширини тулуба тварини. Висота дерев’яних обмежувачів повинна відповідати висоті тулуба тварини, що унеможливлює рухи тулуба у вертикальному напрямку. При проведенні патентного інформаційного пошуку заявником виявлено технічне рішення (Л. Г. Суботіна, А. П. Студенцов (Садовский Н.В. Основы топографической анатомии сельскохозяйственных животных и краткий практикум по оперативной хирургии. -М.: Госсельхозиздат, 1953. - 455 с.), яке містить найбільшу кількість ознак, спільних із заявленим способом, і включає закріплення гнучких фіксаторів на кінцівках, повал тварини, фіксацію її у спинному положенні шляхом прив'язування гнучких фіксаторів, закріплених на кінцівках, до відповідних елементів фіксуючого пристрою. Однак наявність зазначених, спільних з прототипом, ознак недостатня для отримання технічного результату, який забезпечує заявлений спосіб. Технічних рішень, які б за сукупністю ознак повністю співпадали із заявленим способом, не знайдено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію корисної моделі "новизна". Заявлена корисна модель належить до галузі ветеринарної медицини і зокрема до способів фіксації тварин, а саме свиней, у спинному положенні і може бути застосована ветеринарними спеціалістами свиноферм для фіксації свиней з метою здійснення різноманітних маніпуляцій у ветеринарних цілях, а тому відповідає критерію корисної моделі "промислова придатність". Таким чином, заявлений спосіб є новим, промислово придатним, тобто відповідає усім вимогам патентоздатності корисної моделі. Заявлений спосіб для фіксації свиней у спинному положенні забезпечує довготривалу надійну, атравматичну, безнаркозну і безболісну фіксацію свиней для виконання оперативних втручань. Після фіксації дорослих свиней за задню кінцівку, підтягують останню назад. Свиня приймає лежаче положення. Четверо помічників-фіксаторів, зафіксувавши вручну всі кінцівки свині, підтягують її у спинному положенні до зафіксованих на землі чотирма кілками-фіксаторами двох бокових обмежувачів рухів і надійно фіксують фіксаційними пет 5 64795 лями всі чотири кінцівки до кілків шнурками. Ширина між боковими дерев’яними обмежувачами відповідає ширині тулуба свині, а висота - висоті тулуба свині. Запропонований спосіб фіксації свиней дає можливість здійснювати безпечну, безнаркозну, атравматичну і надійну фіксацію при виконанні оперативних втручань чи для здійснення різноманітних маніпуляцій на фіксованій тварині. Ефективність заявленого способу підтверджена прикладом конкретного виконання. 6 Приклади конкретного виконання способу. Заявлений спосіб фіксації свиней був впроваджений в ННВЦ "Комарнівський" Городоцького району Львівської області з метою виконання оперативних втручань в ділянці черева і черевної стінки, а також в підтазовій ділянці (черевні грижі, кастрації, оперативні втручання, усунення крипторхізму тощо). Всього проведено фіксацію 40 тварин. Одержані результати подані в таблиці. Таблиця Ефективність заявленого способу фіксації свиней. Кількість зафіксованих тварин 20 10 10 Мета фіксації Кастрація кнурів Пупкова грижа Крипторхіди Експериментальним шляхом було доведено, що в процесі оперативних втручань не було порушень надійності фіксацій. З даних таблиці видно, що заявлений спосіб фіксації свиней є простим у користуванні, надійним Комп’ютерна верстка Л. Купенко Швидкість фіксації, хвилини 8-12 8-12 8-12 Тривалість фіксації 25-30 45-60 45-60 у фіксації, атравматичним і забезпечує безнаркозну довготривалу фіксацію для виконання різноманітних оперативних втручань. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
