Спосіб термообробки сталі для бронефутерувальних плит
Номер патенту: 64796
Опубліковано: 25.11.2011
Автори: Солідор Наталя Аркадіївна, Мілентьєв Вадим Олександрович, Малінов Леонід Соломонович, Карауланов Олег Вікторович
Формула / Реферат
Спосіб термообробки сталі для бронефутерувальних плит, що включає гартування і відпуск, який відрізняється тим, що гартування проводять при температурі від 890 до 960 ° С, а відпуск після гартування проводять при температурі від 195 до 255 °C.
Текст

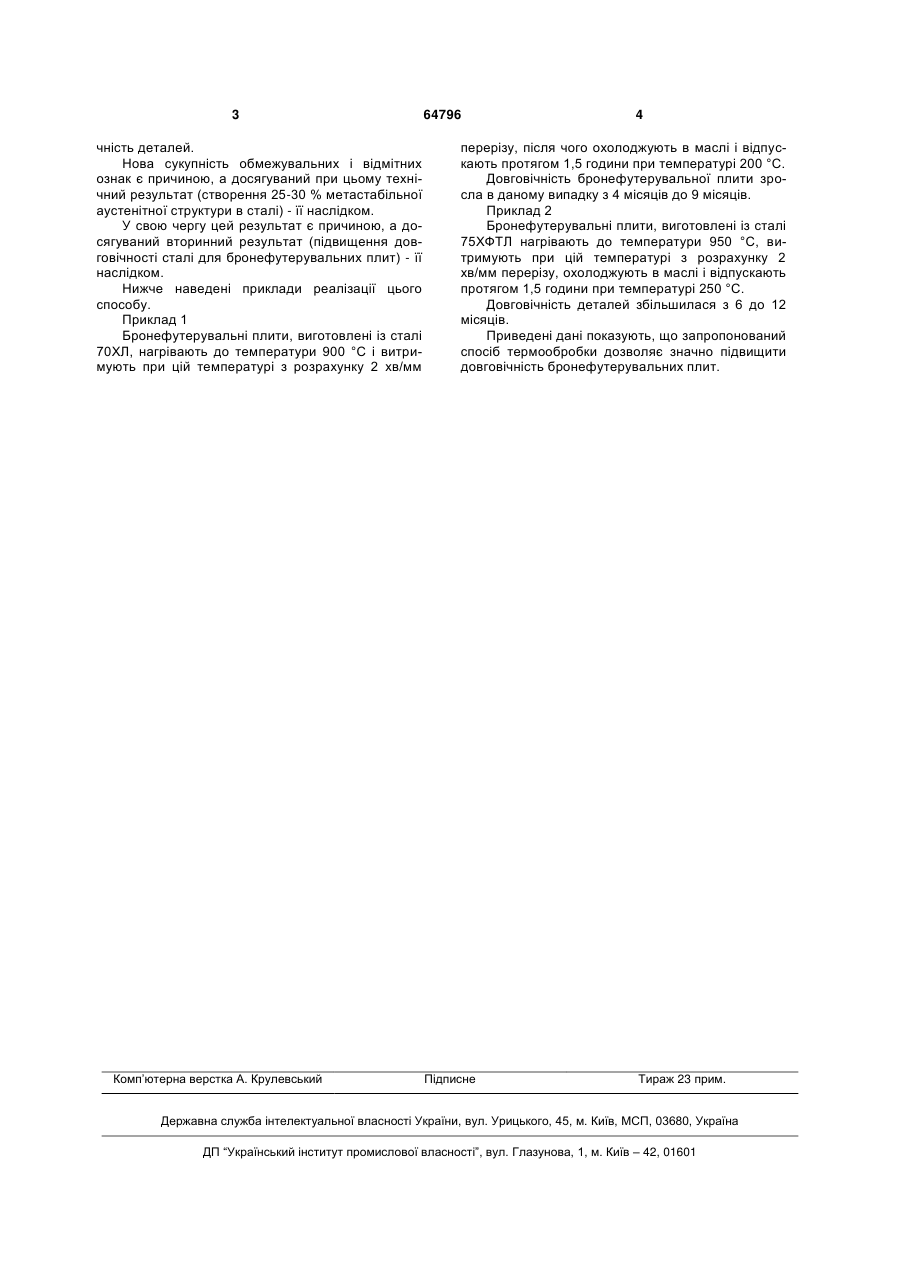

Спосіб термообробки сталі для бронефутерувальних плит, що включає гартування і відпуск, який відрізняється тим, що гартування проводять при температурі від 890 до 960 ° С, а відпуск після гартування проводять при температурі від 195 до 255 °C. (19) (21) u201102286 (22) 28.02.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) МАЛІНОВ ЛЕОНІД СОЛОМОНОВИЧ, СОЛІДОР НАТАЛЯ АРКАДІЇВНА, МІЛЕНТЬЄВ ВАДИМ ОЛЕКСАНДРОВИЧ, КАРАУЛАНОВ ОЛЕГ ВІКТОРОВИЧ (73) ПУБЛІЧНЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МА 3 чність деталей. Нова сукупність обмежувальних і відмітних ознак є причиною, а досягуваний при цьому технічний результат (створення 25-30 % метастабільної аустенітної структури в сталі) - її наслідком. У свою чергу цей результат є причиною, а досягуваний вторинний результат (підвищення довговічності сталі для бронефутерувальних плит) - її наслідком. Нижче наведені приклади реалізації цього способу. Приклад 1 Бронефутерувальні плити, виготовлені із сталі 70ХЛ, нагрівають до температури 900 °С і витримують при цій температурі з розрахунку 2 хв/мм Комп’ютерна верстка А. Крулевський 64796 4 перерізу, після чого охолоджують в маслі і відпускають протягом 1,5 години при температурі 200 °С. Довговічність бронефутерувальної плити зросла в даному випадку з 4 місяців до 9 місяців. Приклад 2 Бронефутерувальні плити, виготовлені із сталі 75ХФТЛ нагрівають до температури 950 °С, витримують при цій температурі з розрахунку 2 хв/мм перерізу, охолоджують в маслі і відпускають протягом 1,5 години при температурі 250 °C. Довговічність деталей збільшилася з 6 до 12 місяців. Приведені дані показують, що запропонований спосіб термообробки дозволяє значно підвищити довговічність бронефутерувальних плит. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for heat treatment of steel for armour lining plates
Автори англійськоюMalinov Leonid Solomonovych, Solidor Natalia Arkadiivna, Milentiev Vadym Oleksandrovych, Karaulanov Oleh Viktorovych
Назва патенту російськоюСпособ термообработки стали для бронефутеровальных плит
Автори російськоюМалинов Леонид Соломонович, Солидор Наталья Аркадиевна, Милентьев Вадим Александрович, Карауланов Олег Викторович
МПК / Мітки
МПК: C21D 1/00
Мітки: спосіб, бронефутерувальних, плит, сталі, термообробки
Код посилання
<a href="https://ua.patents.su/2-64796-sposib-termoobrobki-stali-dlya-bronefuteruvalnikh-plit.html" target="_blank" rel="follow" title="База патентів України">Спосіб термообробки сталі для бронефутерувальних плит</a>
Спосіб термообробки швидкорізальної сталі
Номер патенту: 51139
Опубліковано: 15.11.2002
Автор: Малінов Леонід Соломонович
МПК: C21D 1/18
Мітки: термообробки, сталі, спосіб, швидкорізальної
Формула / Реферат:
Спосіб термообробки швидкорізальної сталі, який включає об'ємне і наступне гартування поверхні з використанням джерел концентрованої енергії, який відрізняється тим, що об'ємне гартування проводять при температурі 1150-1180°С.
Спосіб термообробки сталі
Номер патенту: 79717
Опубліковано: 10.07.2007
Автор: Малінов Леонід Соломонович
Мітки: сталі, термообробки, спосіб
Формула / Реферат:
1. Спосіб термообробки сталі, що включає гартування з температури Ас3 + (40-60 °С) і низький відпуск, який відрізняється тим, що перед гартуванням здійснюють попереднє нагрівання сталі в печі, котра має температуру Ас1 + (40-60°С), витримують, після чого здійснюють нагрівання до температури Ас3 + (40-60 °С) і також витримують.2. Спосіб за п. 1, який відрізняється тим, що витримування при температурі Ас1 + (40-60 °С) проводять протягом...
Спосіб термообробки сталі
Номер патенту: 51138
Опубліковано: 15.11.2002
Автор: Малінов Леонід Соломонович
МПК: C21D 1/18
Мітки: спосіб, сталі, термообробки
Формула / Реферат:
1. Спосіб термообробки сталі, що включає швидкісне нагрівання сталі до температури аустенітної зони, короткочасне витримування, охолодження для одержання мартенситу або нижнього бейніту, який відрізняється тим, що перед швидкісним нагріванням додатково проводять нормалізацію або гартування, нагрівання і витримування у субкритичному (СК) або/та міжкритичному (МК) інтервалах температур.2. Спосіб по п.1, який відрізняється тим, що...
Спосіб термообробки сталі
Номер патенту: 87940
Опубліковано: 25.08.2009
Автори: Малінов Володимир Леонідович, Малінов Леонід Соломонович
МПК: C21D 1/18, C21D 1/09, C21D 1/06, C21D 1/78
Мітки: спосіб, сталі, термообробки
Формула / Реферат:
Спосіб термообробки сталі, який включає її нагрівання в міжкритичному інтервалі температур, витримку, наступне охолодження у воді до інтервалу температур утворення нижнього бейніту, охолодження сталі в даному інтервалі температур на повітрі або витримку в печі при постійній температурі з наступним охолодженням на повітрі, який відрізняється тим, що потім додатково здійснюють загартування поверхні сталі нагріванням вище Ас3 із застосуванням...
Спосіб термічної обробки сталі
Номер патенту: 57152
Опубліковано: 16.06.2003
Автор: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
МПК: C21D 1/78
Мітки: термічної, сталі, спосіб, обробки
Формула / Реферат:
Спосіб термічної обробки сталі, що включає проведення термоциклування, гартування і відпуск, який відрізняється тим, що термоциклування проводиться нагрівом сталі до температури вище точки Ас3 на 30...50°С і охолодженням нижче точки Аr3 на 30...50°С, а в подальшому здійснюють охолодження до температур 600, 400, 200°С і до кімнатної температури з нагрівом вище точки Ас3, на 30...50°С перед кожним із охолоджень, а потім виконують гартування...
Попередній патент: Спосіб фіксації свиней у спинному положенні
Наступний патент: Шнек екструдера підвищенної довговічності
Випадковий патент: Спосіб вирощування ячменю ярого сорту сталкер на темно-каштановому ґрунті
