Прилад для атестації регульованого кутника-квадранта

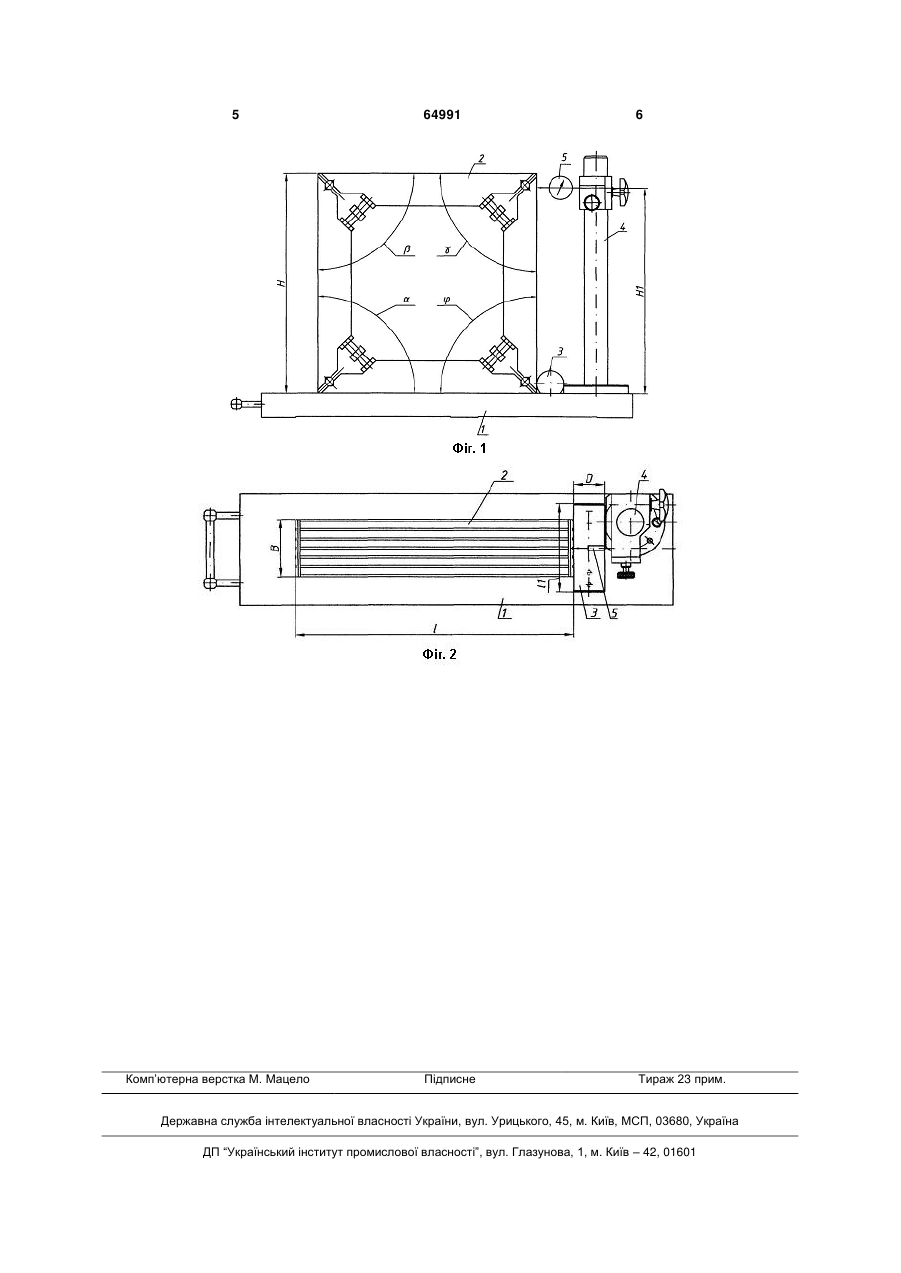

1. Прилад для вимірювання перпендикулярності та атестації регульованого кутникаквадранта, що містить повірочну плиту, стійку з 3 Поставлена задача вирішується тим, що у запропонованому приладі для атестації регульованого кутника-квадранта розміри робочої поверхні плити виконані сумірно до габаритних розмірів регульованого кутника-квадранта, а до повірочної плити закріплений циліндричний упор з довжиною більшою, ніж ширина регульованого кутникаквадранта, та фіксованим діаметром, та стійка, яка передбачає використання відрахувального засобу вимірювання відхилень з підвищеною точністю. Матеріалом повірочної плити обрано граніт, матеріалом упору - цементовану і загартовану сталь X . Технічний результат від застосування запропонованого приладу полягає в тому, що компактність розмірів та низька питома вага матеріалу плити (граніту) дозволяє виконувати атестацію регульованого кутника-квадранта на робочому місці верстата, що перевіряється. Точність щодо перпендикулярності робочих поверхонь сторін регульованого кутника-квадранта підвищується, в порівнянні з існуючою, за рахунок застосування під час метрологічної атестації відрахувального засобу вимірювання відхилень з точністю більшою, ніж 0,001мм, наприклад, вимірювальний пристрій вертикального оптиметра ОВЕ-02 з ціною ділення 0,0002 мм [Конструкции, расчет и эксплуатация измерительных инструментов и приборов. Городецкий Ю.Г. М.: Машиностроение, 1971, таб. 11, с. 117]., а також підтримання однакових умов при атестації приладу та верстата. Підвищується довговічність приладу в 8-10 разів та виключається необхідність в розмагніченні робочої поверхні приладу за рахунок використання неметалевої повірочної плити. Матеріалом повірочної плити обрано 3 граніт з питомою вагою 2,8 г/см , високою межею 2 міцності на стиснення (>2649 кгс/см ), коефіцієн6 -1 том лінійного розширення 8-10 °С , коефіцієнтом тертя по сталі 0,22. Внаслідок цього зменшується знос робочих поверхонь регульованого кутникаквадранта. Шорсткість робочих поверхонь плити відповідає 9 класу (Ra=0,32 мкм) [ГОСТ 10905-86. Плиты поверочные и разметочные. Технические условия. Издательство стандартов, М., 1986,с 3-4, http://www.dpva.info/Guide/GuidePhysics/Frication/St eelSlidingK/]. Матеріалом упору є цементована і загартована сталь X з твердістю 59..63HRC, шорсткість циліндричної поверхні упору відповідає 10 класу чистоти (Ra=0,16 мкм), а шорсткість посадочної поверхні, яка контактує з плитою (лиски) - 7 класу (Ra=1,25 мкм). Контакт робочих поверхонь регульованого кутника-квадранта з упором здійснюється не по площині, а по лінії. Коефіцієнт лінійного розширення граніту у 1,4 рази нижчий, ніж у чавуна, а коефіцієнт тертя по сталі у 1,8 разів нижчий. Сутність приладу для атестації регульованого кутника-квадранта пояснюється рисунками: - на фіг. 1 (головний вид) та фіг. 2(вид зверху) зображено конструкцію приладу та схему метроло 64991 4 гічної атестації регульованого кутника-квадранта відповідно. На повірочній плиті 1 встановлений регульований кутник-квадрант 2, притиснутий до ролика 3, стійка 4, на якій встановлений відрахувальний засіб вимірювання відхилень 5. Робота з приладом для налаштування регульованого кутника-квадранта виконується в такій послідовності. На базову поверхню повірочної плити 1 встановлюють однією із сторін регульований кутник-квадрант 2 з розмірами Вх/хН, притискують зовнішню робочу поверхню суміжної сторони до ролика 3 з діаметром D та довжиною її, який закріплений на плиті 1, та до відрахувального засобу вимірювання відхилень 5, розташованого на висоті Н1, і настроюють його на нуль з невеликим натягом (див. фіг. 1 ). Після цього повертають кутник-квадрант в одному напрямку на кожну з сторін, притискують до ролика 3 по черзі кожну суміжну сторону, підводять до неї відрахувальний засіб вимірювання відхилень 5 та фіксують його показники у вигляді відхилень , ,  та . Сума значень всіх кутів кутника +++=360°, а сума відхилень всіх значень чотирьох кутів дорівнює нулю, тобто +++=0. Повторюють процедуру метрологічної атестації до тих пір, поки значення відхилень від перпендикулярності стануть достатні. Використання запропонованого приладу для налаштування регульованого кутника-квадранта для контролю перпендикулярності поверхонь в порівнянні з найближчим аналогом забезпечує наступні переваги: - забезпечує можливість підвищення точності щодо перпендикулярності робочих поверхонь сторін в декілька разів за рахунок застосування під час метрологічної атестації відрахувального засобу вимірювання відхилень більш високої точності, а також підтримання однакових умов середовища при атестації приладу та верстата; - забезпечується зручність у роботі за рахунок компактності розмірів, низької питомої ваги матеріалу плити та можливість використання безпосередньо на робочому місці верстата, що перевіряється; - підвищується довговічність приладу в 8-10 разів; - зменшується коефіцієнт лінійного розширення в 1,4 рази; - виключається необхідність в розмагнічені робочої поверхні приладу за рахунок використання неметалевої повірочної плити; - зменшується знос робочих поверхонь регульованого кутника-квадранта, оскільки коефіцієнт тертя граніту по сталі в 1,8 рази нижчий, ніж чавуна по сталі; - конкретизується форма, розміри, матеріал, твердість та шорсткість робочої поверхні упору. 5 Комп’ютерна верстка М. Мацело 64991 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
