Спосіб визначення поточної частоти модульованих гармонічних сигналів
Номер патенту: 65208
Опубліковано: 25.11.2011
Автори: Куц Юрій Васильович, Щербак Леонід Миколайович, Єременко Володимир Станіславович, Дергунов Олексій Володимирович
Формула / Реферат
Спосіб визначення поточної частоти модульованих гармонічних сигналів, який полягає в тому, що для аналізованого сигналу виконують перетворення Гільберта та знаходять його фазову характеристику, який відрізняється тим, що виконують неперервну віконну обробку значень фазової характеристики сигналу інтервалами величиною 2π, відображають відібрані вікном ділянки фазової характеристики сигналу на вісь часу, визначають відповідні інтервали часу та знаходять поточну частоту як величину, обернену до отриманих часових інтервалів.
Текст

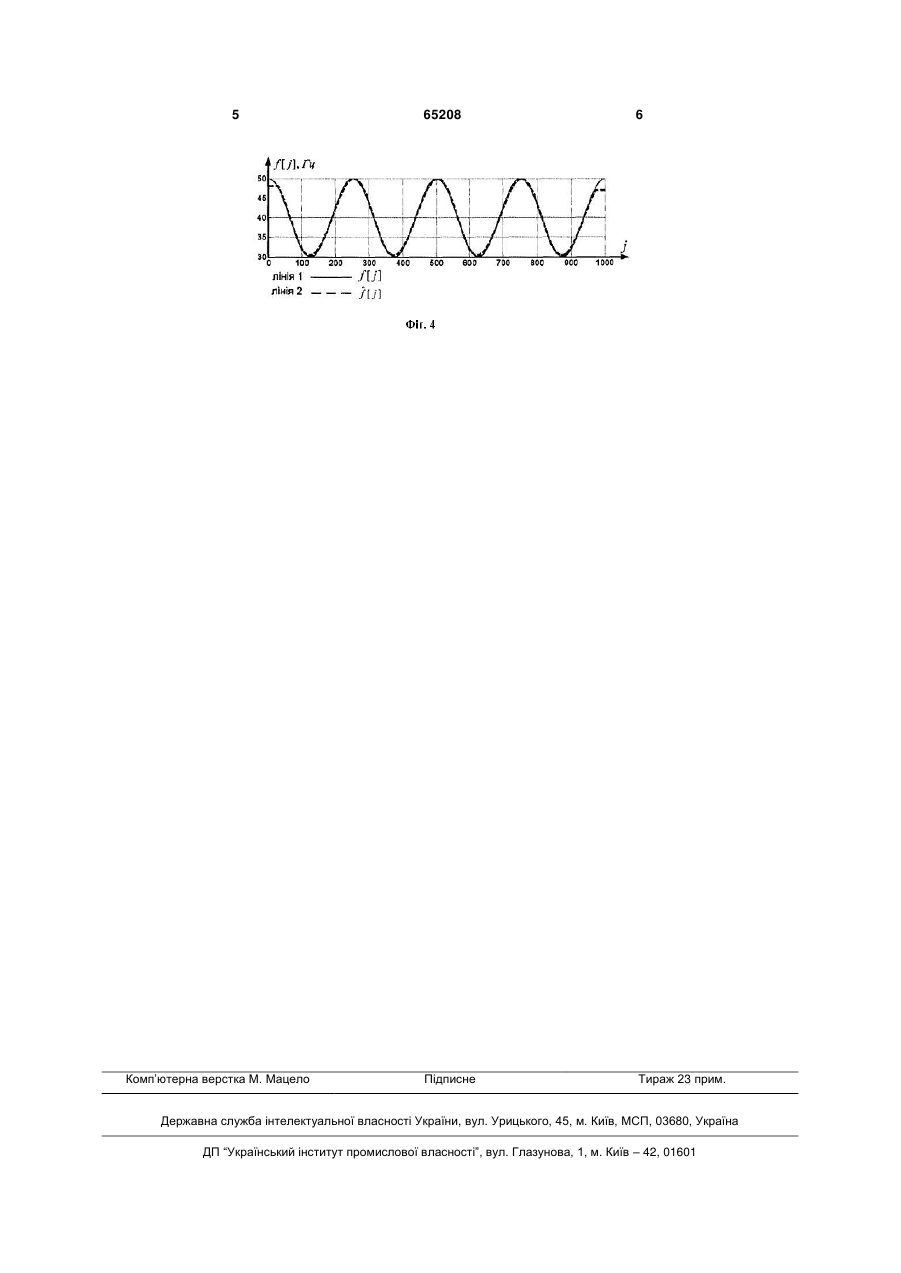

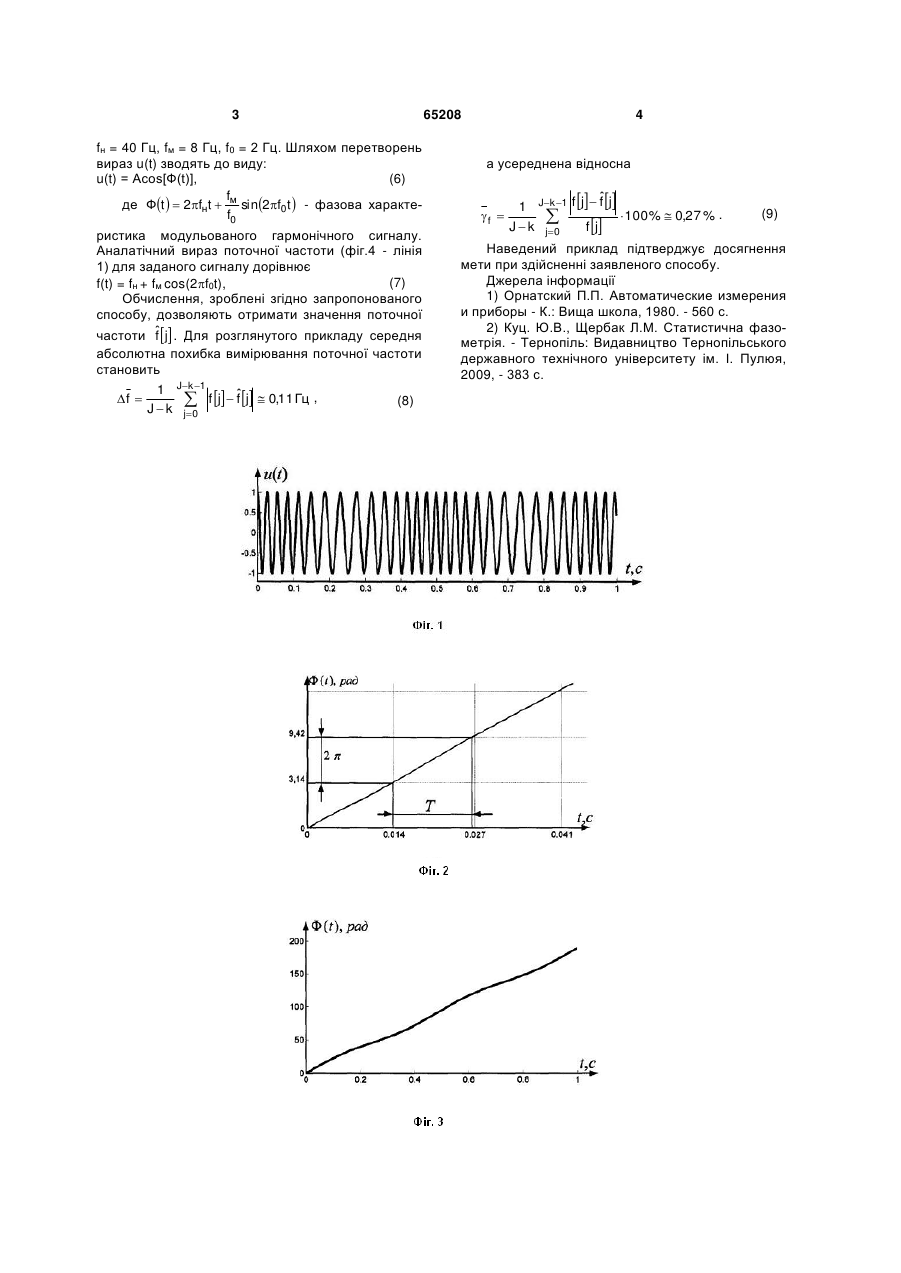

Спосіб визначення поточної частоти модульованих гармонічних сигналів, який полягає в тому, 3 fн = 40 Гц, fм = 8 Гц, f0 = 2 Гц. Шляхом перетворень вираз u(t) зводять до виду: u(t) = Acos[Ф(t)], (6) fм де Фt 2fнt sin2f0 t - фазова характеf0 ристика модульованого гармонічного сигналу. Аналатічний вираз поточної частоти (фіг.4 - лінія 1) для заданого сигналу дорівнює (7) f(t) = fн + fм cos(2f0t), Обчислення, зроблені згідно запропонованого способу, дозволяють отримати значення поточної ˆ частоти f j . Для розглянутого прикладу середня абсолютна похибка вимірювання поточної частоти становить 1 Jk 1 ˆ f f j f j 0,11 Гц , (8) J k j 0 65208 4 а усереднена відносна f ˆ 1 Jk 1 f j f j f j 100% 0,27 % . J k j 0 (9) Наведений приклад підтверджує досягнення мети при здійсненні заявленого способу. Джерела інформації 1) Орнатский П.П. Автоматические измерения и приборы - К.: Вища школа, 1980. - 560 с. 2) Куц. Ю.В., Щербак Л.М. Статистична фазометрія. - Тернопіль: Видавництво Тернопільського державного технічного університету ім. І. Пулюя, 2009, - 383 с. 5 Комп’ютерна верстка М. Мацело 65208 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determinatio of current frequency of modulated harmonic signals
Автори англійськоюDerhunov Oleksii Volodymyrovych, Yeremenko Volodymyr Stanislavovych, Kuts Yurii Vasyliovych, Scherbak Leonid Mykolaiovych
Назва патенту російськоюСпособ определения текущей частоты модулированных гармоничных сигналов
Автори російськоюДергунов Алексей Владимирович, Еременко Владимир Станиславович, Куц Юрий Васильевич, Щербак Леонид Николаевич
МПК / Мітки
МПК: G01R 23/00
Мітки: гармонічних, поточної, визначення, спосіб, модульованих, частоти, сигналів
