Спосіб визначення частот суміші двох близьких за частотою гармонічних сигналів
Формула / Реферат
Спосіб визначення частот суміші двох близьких за частотою гармонічних сигналів, який полягає у тому, що сигнал суміші направляють у два канали, в першому з яких виділяють сигнал верхньої частоти F1, а в другому - сигнал нижньої частоти F2, після чого вимірюють частоту кожного із виділених сигналів, який відрізняється тим, що принаймні в одному з каналів створюють умови для домінування сигналу однієї частоти над сигналом іншої частоти так, щоб було дотримано співвідношення
- для домінування сигналу верхньої частоти у першому каналі,
- для домінування сигналу нижньої частоти у другому каналі,
де A1 - амплітуда сигналу верхньої частоти,
А2 - амплітуда сигналу нижньої частоти,
для чого у першому каналі збільшують і/або у другому каналі зменшують крутизну амплітудно-частотної характеристики сигналу, після чого у кожному каналі підраховують число перетинів сигналом нульового рівня в одиницю часу і, поділивши отримане значення на 2, визначають частоту відповідного гармонічного сигналу.
Текст

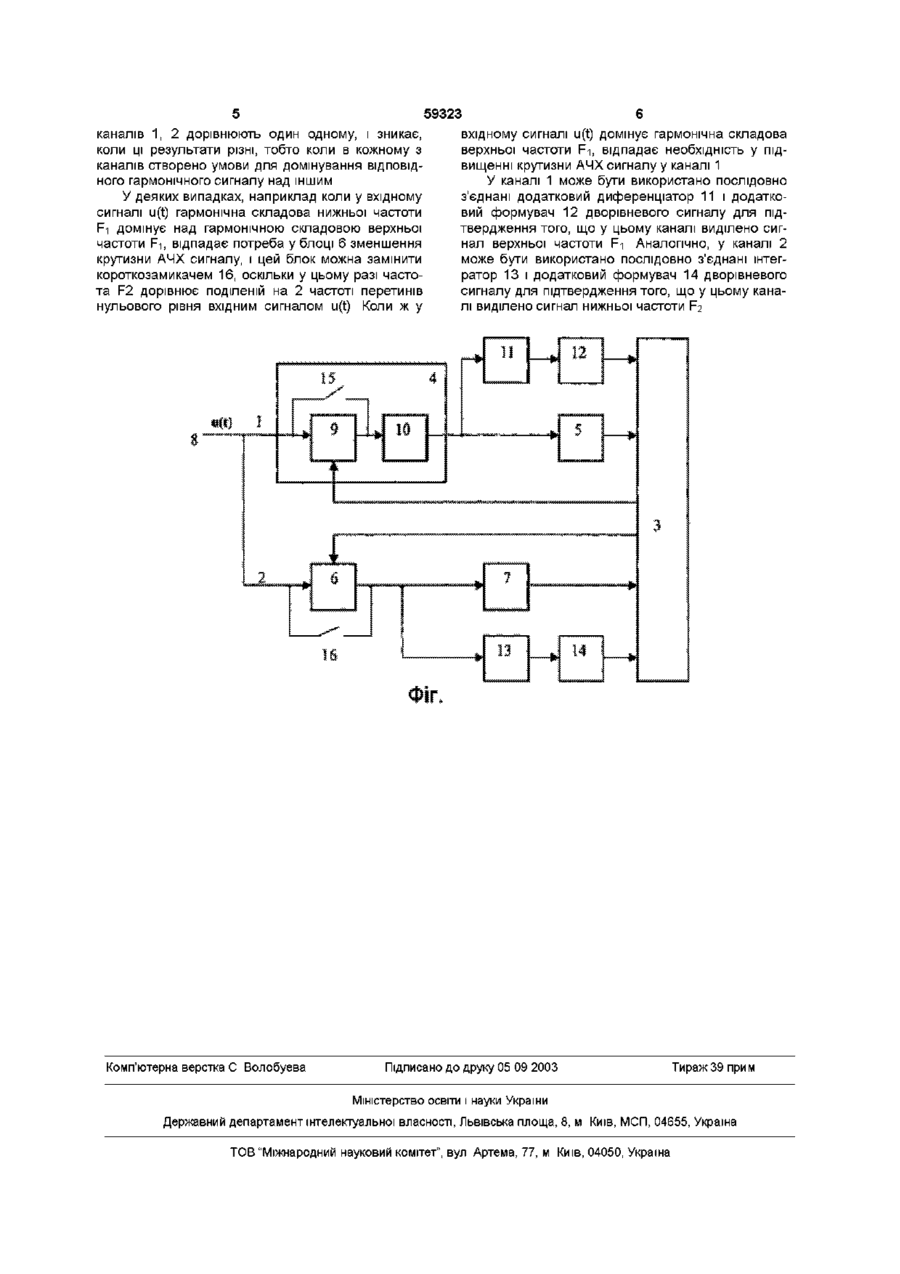

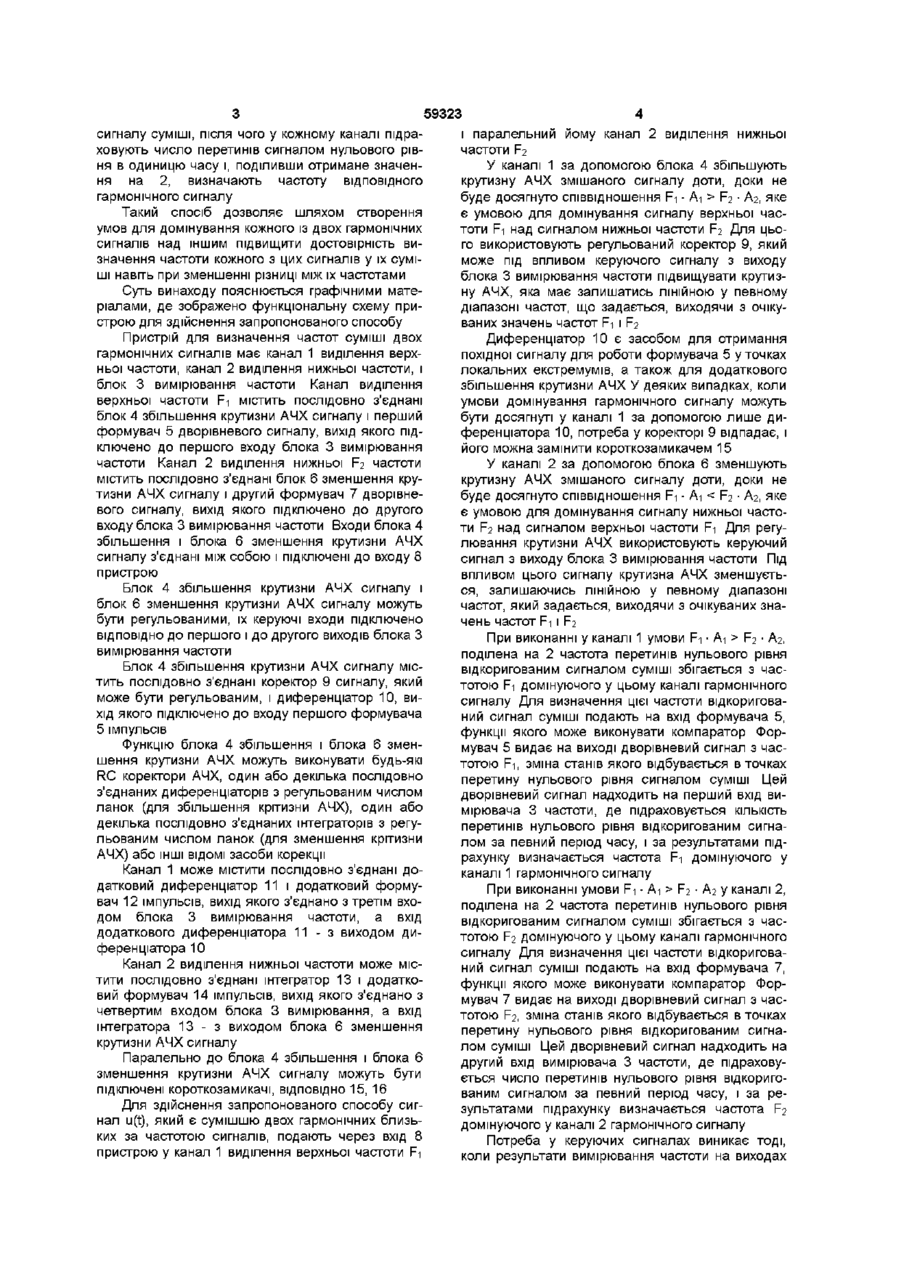

Спосіб визначення частот суміші двох близьких за частотою гармонічних сигналів, який полягає у тому, що сигнал суміші направляють у два канали, в першому з яких виділяють сигнал верхньої частоти F-i, а в другому - сигнал нижньої частоти F2, після чого вимірюють частоту кожного із виділених сигналів, який відрізняється тим, що принаймні в одному з каналів створюють умови для домінування сигналу однієї частоти над сиг CO сч со о> ю 59323 сигналу суміші, після чого у кожному каналі підраховують число перетинів сигналом нульового рівня в одиницю часу і, поділивши отримане значення на 2, визначають частоту ВІДПОВІДНОГО гармонічного сигналу Такий спосіб дозволяє шляхом створення умов для домінування кожного із двох гармонічних сигналів над іншим підвищити достовірність визначення частоти кожного з цих сигналів у їх суміші навіть при зменшенні різниці між їх частотами Суть винаходу пояснюється графічними матеріалами, де зображено функціональну схему пристрою для здійснення запропонованого способу Пристрій для визначення частот суміші двох гармонічних сигналів має канал 1 виділення верхньої частоти, канал 2 виділення нижньої частоти, і блок 3 вимірювання частоти Канал виділення верхньої частоти Fi містить послідовно з'єднані блок 4 збільшення крутизни АЧХ сигналу і перший формувач 5 дворівневого сигналу, вихід якого підключено до першого входу блока 3 вимірювання частоти Канал 2 виділення нижньої F2 частоти містить послідовно з'єднані блок 6 зменшення крутизни АЧХ сигналу і другий формувач 7 дворівневого сигналу, вихід якого підключено до другого входу блока 3 вимірювання частоти Входи блока 4 збільшення і блока 6 зменшення крутизни АЧХ сигналу з'єднані між собою і підключені до входу 8 пристрою Блок 4 збільшення крутизни АЧХ сигналу і блок 6 зменшення крутизни АЧХ сигналу можуть бути регульованими, їх керуючі входи підключено ВІДПОВІДНО до першого і до другого виходів блока З вимірювання частоти Блок 4 збільшення крутизни АЧХ сигналу містить послідовно з'єднані коректор 9 сигналу, який може бути регульованим, і диференціатор 10, вихід якого підключено до входу першого формувача 5 імпульсів Функцію блока 4 збільшення і блока 6 зменшення крутизни АЧХ можуть виконувати будь-які RC коректори АЧХ, один або декілька послідовно з'єднаних диференціаторів з регульованим числом ланок (для збільшення крітизни АЧХ), один або декілька послідовно з'єднаних інтеграторів з регульованим числом ланок (для зменшення крітизни АЧХ) або ІНШІ ВІДОМІ засоби корекції Канал 1 може містити послідовно з'єднані додатковий диференціатор 11 і додатковий формувач 12 імпульсів, вихід якого з'єднано з третім входом блока 3 вимірювання частоти, а вхід додаткового диференціатора 11 - з виходом диференціатора 10 Канал 2 виділення нижньої частоти може містити послідовно з'єднані інтегратор 13 і додатковий формувач 14 імпульсів, вихід якого з'єднано з четвертим входом блока 3 вимірювання, а вхід інтегратора 13 - з виходом блока 6 зменшення крутизни АЧХ сигналу Паралельно до блока 4 збільшення і блока 6 зменшення крутизни АЧХ сигналу можуть бути підключені короткозамикачі, ВІДПОВІДНО 15, 16 Для здійснення запропонованого способу сигнал u(t), який є сумішшю двох гармонічних близьких за частотою сигналів, подають через вхід 8 пристрою у канал 1 виділення верхньої частоти Fi і паралельний йому канал 2 виділення нижньої частоти F2 У каналі 1 за допомогою блока 4 збільшують крутизну АЧХ змішаного сигналу доти, доки не буде досягнуто співвідношення F-і • А-і > F2 • Аг, яке є умовою для домінування сигналу верхньої частоти Fi над сигналом нижньої частоти F2 Для цього використовують регульований коректор 9, який може під впливом керуючого сигналу з виходу блока 3 вимірювання частоти підвищувати крутизну АЧХ, яка має залишатись ЛІНІЙНОЮ у певному діапазоні частот, що задається, виходячи з очікуваних значень частот Fi і F2 Диференціатор 10 є засобом для отримання похідної сигналу для роботи формувача 5 уточках локальних екстремумів, а також для додаткового збільшення крутизни АЧХ У деяких випадках, коли умови домінування гармонічного сигналу можуть бути досягнуті у каналі 1 за допомогою лише диференціатора 10, потреба у коректорі 9 відпадає, і його можна замінити короткозамикачем 15 У каналі 2 за допомогою блока 6 зменшують крутизну АЧХ змішаного сигналу доти, доки не буде досягнуто співвідношення F-і • А-і F2 • Аг, поділена на 2 частота перетинів нульового рівня відкоригованим сигналом суміші збігається з частотою Fi домінуючого у цьому каналі гармонічного сигналу Для визначення цієї частоти відкоригований сигнал суміші подають на вхід формувача 5, функції якого може виконувати компаратор Формувач 5 видає на виході дворівневий сигнал з частотою F-і, зміна станів якого відбувається в точках перетину нульового рівня сигналом суміші Цей дворівневий сигнал надходить на перший вхід вимірювача 3 частоти, де підраховується КІЛЬКІСТЬ перетинів нульового рівня відкоригованим сигналом за певний період часу, і за результатами підрахунку визначається частота Fi домінуючого у каналі 1 гармонічного сигналу При виконанні умови Fi • Аі > F2 • Аг у каналі 2, поділена на 2 частота перетинів нульового рівня відкоригованим сигналом суміші збігається з частотою F2 домінуючого у цьому каналі гармонічного сигналу Для визначення цієї частоти відкоригований сигнал суміші подають на вхід формувача 7, функції якого може виконувати компаратор Формувач 7 видає на виході дворівневий сигнал з частотою F2, зміна станів якого відбувається в точках перетину нульового рівня відкоригованим сигналом суміші Цей дворівневий сигнал надходить на другий вхід вимірювача 3 частоти, де підраховується число перетинів нульового рівня відкоригованим сигналом за певний період часу, і за результатами підрахунку визначається частота F2 домінуючого у каналі 2 гармонічного сигналу Потреба у керуючих сигналах виникає тоді, коли результати вимірювання частоти на виходах 59323 каналів 1, 2 дорівнюють один одному, і зникає, коли ці результати різні, тобто коли в кожному з каналів створено умови для домінування ВІДПОВІДНОГО гармонічного сигналу над іншим У деяких випадках, наприклад коли у вхідному сигналі u(t) гармонічна складова нижньої частоти Fi домінує над гармонічною складовою верхньої частоти F-і, відпадає потреба у блоці 6 зменшення крутизни АЧХ сигналу, і цей блок можна замінити короткозамикачем 16, оскільки у цьому разі частота F2 дорівнює поділеній на 2 частоті перетинів нульового рівня вхідним сигналом u(t) Коли ж у Комп'ютерна верстка С Волобуева вхідному сигналі u(t) домінує гармонічна складова верхньої частоти Fi, відпадає необхідність у підвищенні крутизни АЧХ сигналу у каналі 1 У каналі 1 може бути використано послідовно з'єднані додатковий диференціатор 11 і додатковий формувач 12 дворівневого сигналу для підтвердження того, що у цьому каналі виділено сигнал верхньої частоти Fi Аналогічно, у каналі 2 може бути використано послідовно з'єднані інтегратор 13 і додатковий формувач 14 дворівневого сигналу для підтвердження того, що у цьому каналі виділено сигнал нижньої частоти F2 Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining frequencies of two harmonic signals with closely spaced frequencies presented as components of a combined signal
Назва патенту російськоюСпособ определения частот двух гармонических сигналов с близкими частотами, представленных в виде составляющих одного комбинированного сигнала
МПК / Мітки
МПК: G01R 23/00
Мітки: визначення, спосіб, двох, частот, частотою, суміші, близьких, гармонічних, сигналів
