Ротаційна вага-дозатор
Формула / Реферат
1.Ротаційна вага-дозатор, що включає вантажопідйомну ємність, розташовану по кільцю щодо вертикальної осі й розділену на окремі транспортні модулі, які виконані у вигляді кругових секторів, пов'язаних з датчиками й установлених на тяговій ланці, взаємодіючою із загальним приводом, а також вікно завантаження й вікно вивантаження зі шкребком, яка відрізняється тим, що вона оснащена опорою, а тягова ланка виконана у вигляді диска, який оснащений ребрами жорсткості й за допомогою упорного підшипника й веденого циліндра підчеплений до цієї опори або установлений на ній, при цьому згадані датчики розміщені між зазначеним диском і круговими секторами.
2. Ротаційна вага-дозатор по п. 1, яка відрізняється тим, що опора виконана у вигляді балки, а загальний привод - у вигляді закріпленого до цієї балки мотор-редуктора, який через згаданий упорний підшипник і ведений циліндр пов'язаний із зазначеним диском.
3. Ротаційна вага-дозатор по п. 1, яка відрізняється тим, що опора виконана у вигляді плити, на якій за допомогою упорного підшипника установлений ведений циліндр, пов'язаний зі згаданим диском, а привод виконаний у вигляді закріпленого на зазначеній плиті мотор-редуктора, взаємодіючого за допомогою ремінної передачі з диском, виконаним у вигляді шківа.
4. Ротаційна вага-дозатор по п. 1, яка відрізняється тим, що опора виконана у вигляді рами коробчатої форми, до якої з однієї сторони за допомогою упорного підшипника й веденого циліндра підчеплений згаданий диск , що несе кругові сектори.
Текст

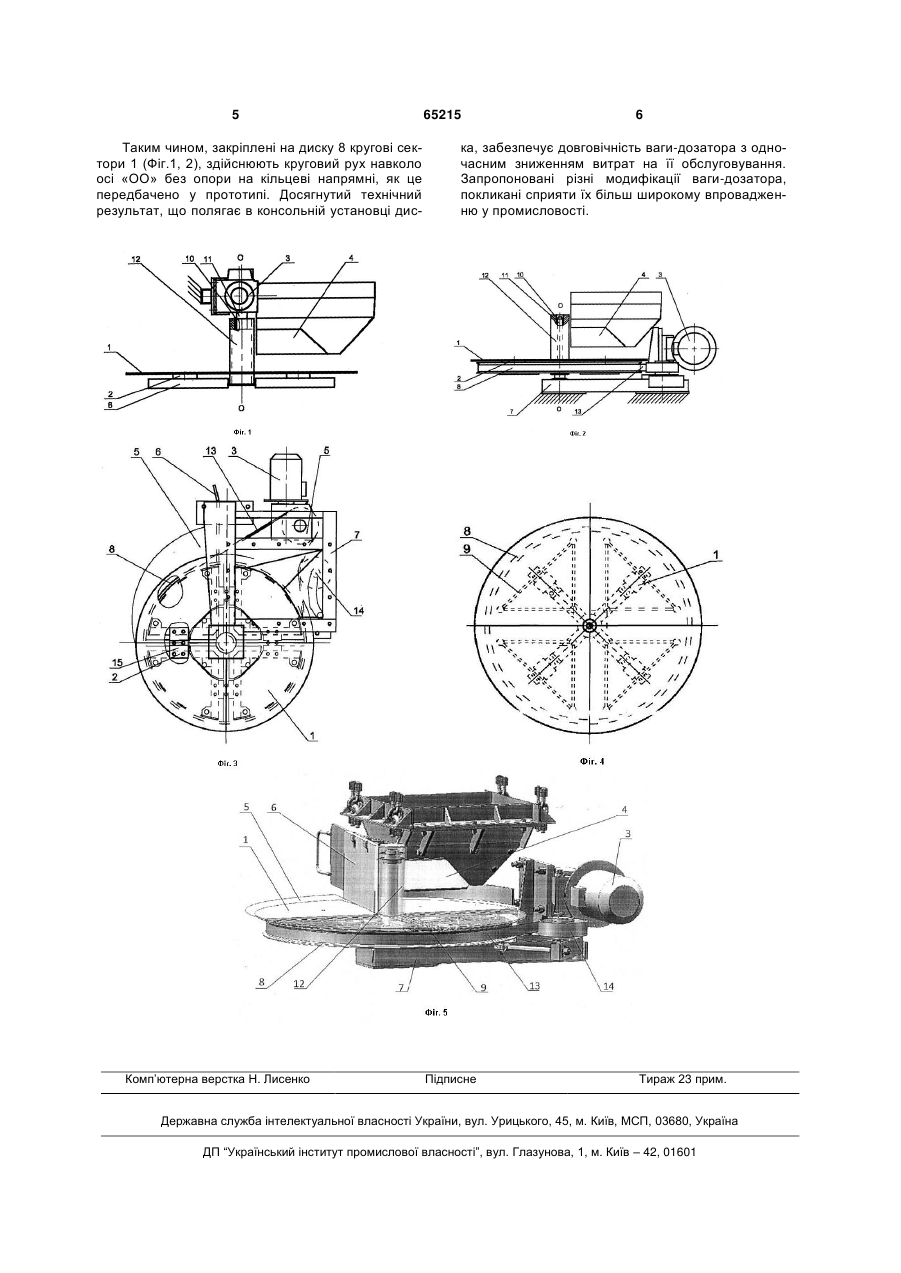

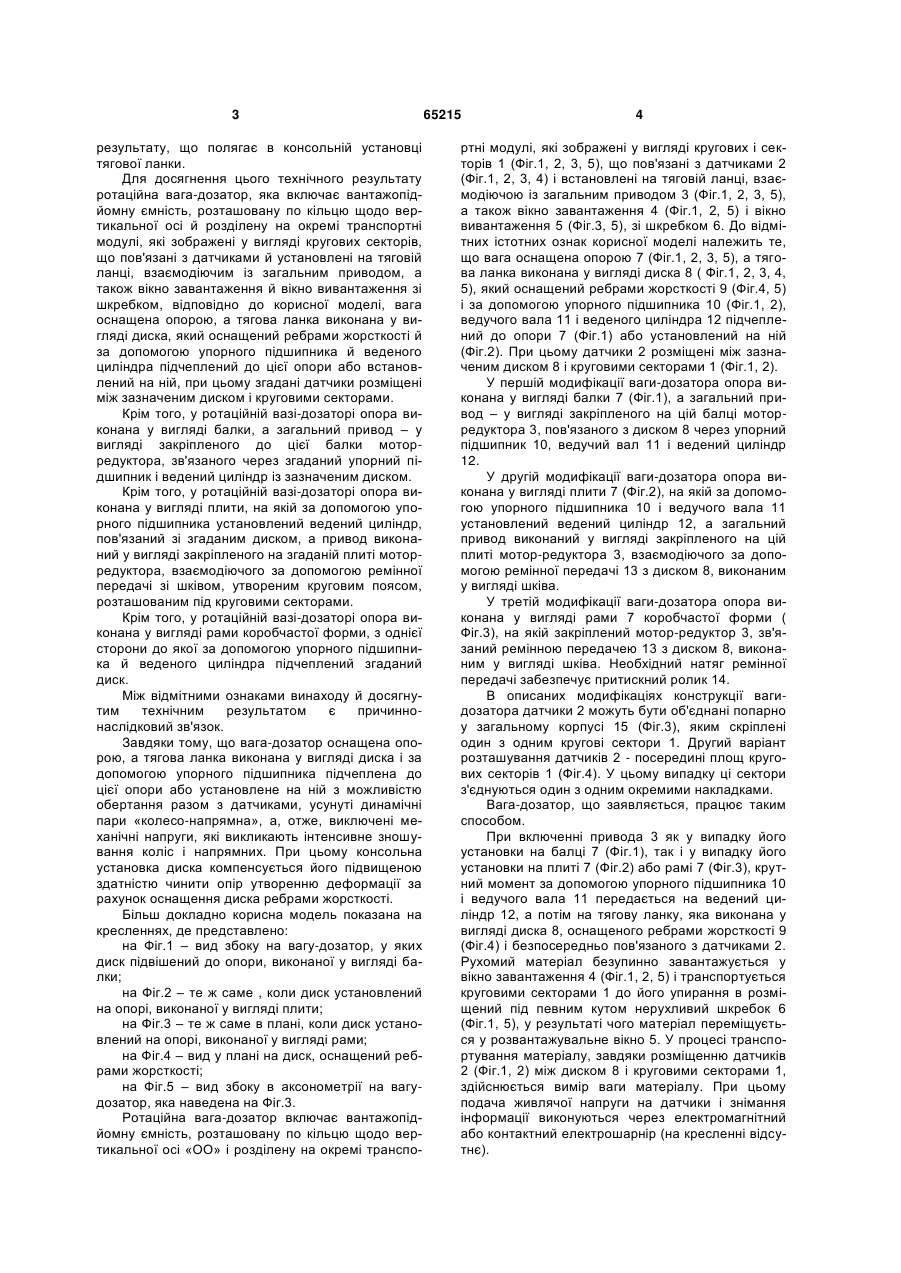

1.Ротаційна вага-дозатор, що включає вантажопідйомну ємність, розташовану по кільцю щодо вертикальної осі й розділену на окремі транспортні модулі, які виконані у вигляді кругових секторів, пов'язаних з датчиками й установлених на тяговій ланці, взаємодіючою із загальним приводом, а також вікно завантаження й вікно вивантаження зі шкребком, яка відрізняється тим, що вона оснащена опорою, а тягова ланка виконана у вигляді диска, який оснащений ребрами жорсткості й за допомогою упорного підшипника й веденого циліндра підчеплений до цієї опори або установлений на ній, при цьому згадані датчики розміщені між зазначеним диском і круговими секторами. 3 результату, що полягає в консольній установці тягової ланки. Для досягнення цього технічного результату ротаційна вага-дозатор, яка включає вантажопідйомну ємність, розташовану по кільцю щодо вертикальної осі й розділену на окремі транспортні модулі, які зображені у вигляді кругових секторів, що пов'язані з датчиками й установлені на тяговій ланці, взаємодіючим із загальним приводом, а також вікно завантаження й вікно вивантаження зі шкребком, відповідно до корисної моделі, вага оснащена опорою, а тягова ланка виконана у вигляді диска, який оснащений ребрами жорсткості й за допомогою упорного підшипника й веденого циліндра підчеплений до цієї опори або встановлений на ній, при цьому згадані датчики розміщені між зазначеним диском і круговими секторами. Крім того, у ротаційній вазі-дозаторі опора виконана у вигляді балки, а загальний привод – у вигляді закріпленого до цієї балки моторредуктора, зв'язаного через згаданий упорний підшипник і ведений циліндр із зазначеним диском. Крім того, у ротаційній вазі-дозаторі опора виконана у вигляді плити, на якій за допомогою упорного підшипника установлений ведений циліндр, пов'язаний зі згаданим диском, а привод виконаний у вигляді закріпленого на згаданій плиті моторредуктора, взаємодіючого за допомогою ремінної передачі зі шківом, утвореним круговим поясом, розташованим під круговими секторами. Крім того, у ротаційній вазі-дозаторі опора виконана у вигляді рами коробчастої форми, з однієї сторони до якої за допомогою упорного підшипника й веденого циліндра підчеплений згаданий диск. Між відмітними ознаками винаходу й досягнутим технічним результатом є причиннонаслідковий зв'язок. Завдяки тому, що вага-дозатор оснащена опорою, а тягова ланка виконана у вигляді диска і за допомогою упорного підшипника підчеплена до цієї опори або установлене на ній з можливістю обертання разом з датчиками, усунуті динамічні пари «колесо-напрямна», а, отже, виключені механічні напруги, які викликають інтенсивне зношування коліс і напрямних. При цьому консольна установка диска компенсується його підвищеною здатністю чинити опір утворенню деформації за рахунок оснащення диска ребрами жорсткості. Більш докладно корисна модель показана на кресленнях, де представлено: на Фіг.1 – вид збоку на вагу-дозатор, у яких диск підвішений до опори, виконаної у вигляді балки; на Фіг.2 – те ж саме , коли диск установлений на опорі, виконаної у вигляді плити; на Фіг.3 – те ж саме в плані, коли диск установлений на опорі, виконаної у вигляді рами; на Фіг.4 – вид у плані на диск, оснащений ребрами жорсткості; на Фіг.5 – вид збоку в аксонометрії на вагудозатор, яка наведена на Фіг.3. Ротаційна вага-дозатор включає вантажопідйомну ємність, розташовану по кільцю щодо вертикальної осі «ОО» і розділену на окремі транспо 65215 4 ртні модулі, які зображені у вигляді кругових і секторів 1 (Фіг.1, 2, 3, 5), що пов'язані з датчиками 2 (Фіг.1, 2, 3, 4) і встановлені на тяговій ланці, взаємодіючою із загальним приводом 3 (Фіг.1, 2, 3, 5), а також вікно завантаження 4 (Фіг.1, 2, 5) і вікно вивантаження 5 (Фіг.3, 5), зі шкребком 6. До відмітних істотних ознак корисної моделі належить те, що вага оснащена опорою 7 (Фіг.1, 2, 3, 5), а тягова ланка виконана у вигляді диска 8 ( Фіг.1, 2, 3, 4, 5), який оснащений ребрами жорсткості 9 (Фіг.4, 5) і за допомогою упорного підшипника 10 (Фіг.1, 2), ведучого вала 11 і веденого циліндра 12 підчеплений до опори 7 (Фіг.1) або установлений на ній (Фіг.2). При цьому датчики 2 розміщені між зазначеним диском 8 і круговими секторами 1 (Фіг.1, 2). У першій модифікації ваги-дозатора опора виконана у вигляді балки 7 (Фіг.1), а загальний привод – у вигляді закріпленого на цій балці моторредуктора 3, пов'язаного з диском 8 через упорний підшипник 10, ведучий вал 11 і ведений циліндр 12. У другій модифікації ваги-дозатора опора виконана у вигляді плити 7 (Фіг.2), на якій за допомогою упорного підшипника 10 і ведучого вала 11 установлений ведений циліндр 12, а загальний привод виконаний у вигляді закріпленого на цій плиті мотор-редуктора 3, взаємодіючого за допомогою ремінної передачі 13 з диском 8, виконаним у вигляді шківа. У третій модифікації ваги-дозатора опора виконана у вигляді рами 7 коробчастої форми ( Фіг.3), на якій закріплений мотор-редуктор 3, зв'язаний ремінною передачею 13 з диском 8, виконаним у вигляді шківа. Необхідний натяг ремінної передачі забезпечує притискний ролик 14. В описаних модифікаціях конструкції вагидозатора датчики 2 можуть бути об'єднані попарно у загальному корпусі 15 (Фіг.3), яким скріплені один з одним кругові сектори 1. Другий варіант розташування датчиків 2 - посередині площ кругових секторів 1 (Фіг.4). У цьому випадку ці сектори з'єднуються один з одним окремими накладками. Вага-дозатор, що заявляється, працює таким способом. При включенні привода 3 як у випадку його установки на балці 7 (Фіг.1), так і у випадку його установки на плиті 7 (Фіг.2) або рамі 7 (Фіг.3), крутний момент за допомогою упорного підшипника 10 і ведучого вала 11 передається на ведений циліндр 12, а потім на тягову ланку, яка виконана у вигляді диска 8, оснащеного ребрами жорсткості 9 (Фіг.4) і безпосередньо пов'язаного з датчиками 2. Рухомий матеріал безупинно завантажується у вікно завантаження 4 (Фіг.1, 2, 5) і транспортується круговими секторами 1 до його упирання в розміщений під певним кутом нерухливий шкребок 6 (Фіг.1, 5), у результаті чого матеріал переміщується у розвантажувальне вікно 5. У процесі транспортування матеріалу, завдяки розміщенню датчиків 2 (Фіг.1, 2) між диском 8 і круговими секторами 1, здійснюється вимір ваги матеріалу. При цьому подача живлячої напруги на датчики і знімання інформації виконуються через електромагнітний або контактний електрошарнір (на кресленні відсутнє). 5 Таким чином, закріплені на диску 8 кругові сектори 1 (Фіг.1, 2), здійснюють круговий рух навколо осі «ОО» без опори на кільцеві напрямні, як це передбачено у прототипі. Досягнутий технічний результат, що полягає в консольній установці дис Комп’ютерна верстка Н. Лисенко 65215 6 ка, забезпечує довговічність ваги-дозатора з одночасним зниженням витрат на її обслуговування. Запропоновані різні модифікації ваги-дозатора, покликані сприяти їх більш широкому впровадженню у промисловості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary weight hopper
Автори англійськоюKhosin Valerii Vasyliovych
Назва патенту російськоюРотационные весы-дозатор
Автори російськоюХозин Валерий Васильевич
МПК / Мітки
МПК: G01G 11/00
Мітки: ротаційна, вага-дозатор
