Безгірьова вага

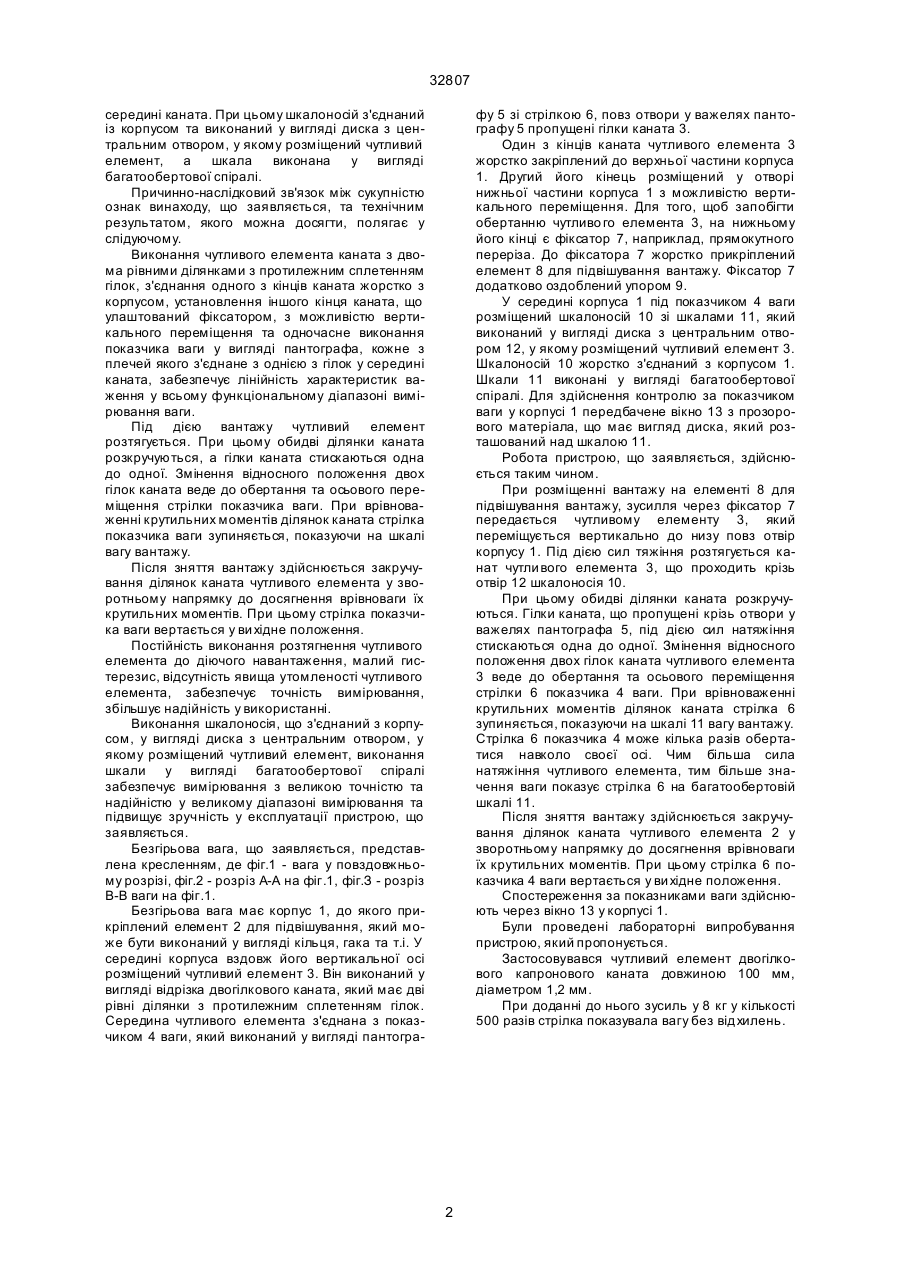

1. Безгирьова вага, яка включає корпус, що обладнаний елементом для підвішування, розміщений у корпусі чутливий елемент, який з'єднаний зі стрілочним показчиком ваги та елементом для підвішування вантажу, шкалоносій зі шкалою, який відрізняє ться тим, що чутливий елемент виконаний у вигляді відрізка двогілкового каната з двома 32807 середині каната. При цьому шкалоносій з'єднаний із корпусом та виконаний у вигляді диска з центральним отвором, у якому розміщений чутливий елемент, а шкала виконана у вигляді багатообертової спіралі. Причинно-наслідковий зв'язок між сукупністю ознак винаходу, що заявляється, та технічним результатом, якого можна досягти, полягає у слідуючому. Виконання чутливого елемента каната з двома рівними ділянками з протилежним сплетенням гілок, з'єднання одного з кінців каната жорстко з корпусом, установлення іншого кінця каната, що улаштований фіксатором, з можливістю вертикального переміщення та одночасне виконання показчика ваги у вигляді пантографа, кожне з плечей якого з'єднане з однією з гілок у середині каната, забезпечує лінійність характеристик важення у всьому функціональному діапазоні вимірювання ваги. Під дією вантажу чутливий елемент розтягується. При цьому обидві ділянки каната розкручуються, а гілки каната стискаються одна до одної. Змінення відносного положення двох гілок каната веде до обертання та осьового переміщення стрілки показчика ваги. При врівноваженні крутильних моментів ділянок каната стрілка показчика ваги зупиняється, показуючи на шкалі вагу вантажу. Після зняття вантажу здійснюється закручування ділянок каната чутливого елемента у зворотньому напрямку до досягнення врівноваги їх крутильних моментів. При цьому стрілка показчика ваги вертається у ви хідне положення. Постійність виконання розтягнення чутливого елемента до діючого навантаження, малий гистерезис, відсутність явища утомленості чутливого елемента, забезпечує точність вимірювання, збільшує надійність у використанні. Виконання шкалоносія, що з'єднаний з корпусом, у вигляді диска з центральним отвором, у якому розміщений чутливий елемент, виконання шкали у вигляді багатообертової спіралі забезпечує вимірювання з великою точністю та надійністю у великому діапазоні вимірювання та підвищує зручність у експлуатації пристрою, що заявляється. Безгірьова вага, що заявляється, представлена кресленням, де фіг.1 - вага у повздовжньому розрізі, фіг.2 - розріз А-А на фіг.1, фіг.З - розріз В-В ваги на фіг.1. Безгірьова вага має корпус 1, до якого прикріплений елемент 2 для підвішування, який може бути виконаний у вигляді кільця, гака та т.і. У середині корпуса вздовж його вертикальної осі розміщений чутливий елемент 3. Він виконаний у вигляді відрізка двогілкового каната, який має дві рівні ділянки з протилежним сплетенням гілок. Середина чутливого елемента з'єднана з показчиком 4 ваги, який виконаний у вигляді пантогра фу 5 зі стрілкою 6, повз отвори у важелях пантографу 5 пропущені гілки каната 3. Один з кінців каната чутливого елемента 3 жорстко закріплений до верхньої частини корпуса 1. Другий його кінець розміщений у отворі нижньої частини корпуса 1 з можливістю вертикального переміщення. Для того, щоб запобігти обертанню чутливо го елемента 3, на нижньому його кінці є фіксатор 7, наприклад, прямокутного переріза. До фіксатора 7 жорстко прикріплений елемент 8 для підвішування вантажу. Фіксатор 7 додатково оздоблений упором 9. У середині корпуса 1 під показчиком 4 ваги розміщений шкалоносій 10 зі шкалами 11, який виконаний у вигляді диска з центральним отвором 12, у якому розміщений чутливий елемент 3. Шкалоносій 10 жорстко з'єднаний з корпусом 1. Шкали 11 виконані у вигляді багатообертової спіралі. Для здійснення контролю за показчиком ваги у корпусі 1 передбачене вікно 13 з прозорового матеріала, що має вигляд диска, який розташований над шкалою 11. Робота пристрою, що заявляється, здійснюється таким чином. При розміщенні вантажу на елементі 8 для підвішування вантажу, зусилля через фіксатор 7 передається чутливому елементу 3, який переміщується вертикально до низу повз отвір корпусу 1. Під дією сил тяжіння розтягується канат чутли вого елемента 3, що проходить крізь отвір 12 шкалоносія 10. При цьому обидві ділянки каната розкручуються. Гілки каната, що пропущені крізь отвори у важелях пантографа 5, під дією сил натяжіння стискаються одна до одної. Змінення відносного положення двох гілок каната чутливого елемента 3 веде до обертання та осьового переміщення стрілки 6 показчика 4 ваги. При врівноваженні крутильних моментів ділянок каната стрілка 6 зупиняється, показуючи на шкалі 11 вагу вантажу. Стрілка 6 показчика 4 може кілька разів обертатися навколо своєї осі. Чим більша сила натяжіння чутливого елемента, тим більше значення ваги показує стрілка 6 на багатообертовій шкалі 11. Після зняття вантажу здійснюється закручування ділянок каната чутливого елемента 2 у зворотньому напрямку до досягнення врівноваги їх крутильних моментів. При цьому стрілка 6 показчика 4 ваги вертається у ви хідне положення. Спостереження за показниками ваги здійснюють через вікно 13 у корпусі 1. Були проведені лабораторні випробування пристрою, який пропонується. Застосовувався чутливий елемент двогілкового капронового каната довжиною 100 мм, діаметром 1,2 мм. При доданні до нього зусиль у 8 кг у кількості 500 разів стрілка показувала вагу без відхилень. 2 32807 Фіг.3 Фіг.1 Фіг.2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
