Багатопозиційний привід
Номер патенту: 65476
Опубліковано: 12.12.2011
Автори: Дідовець Вячеслав Євгенійович, Терещенко Юлія Володимирівна, Новік Микола Андрійович
Формула / Реферат

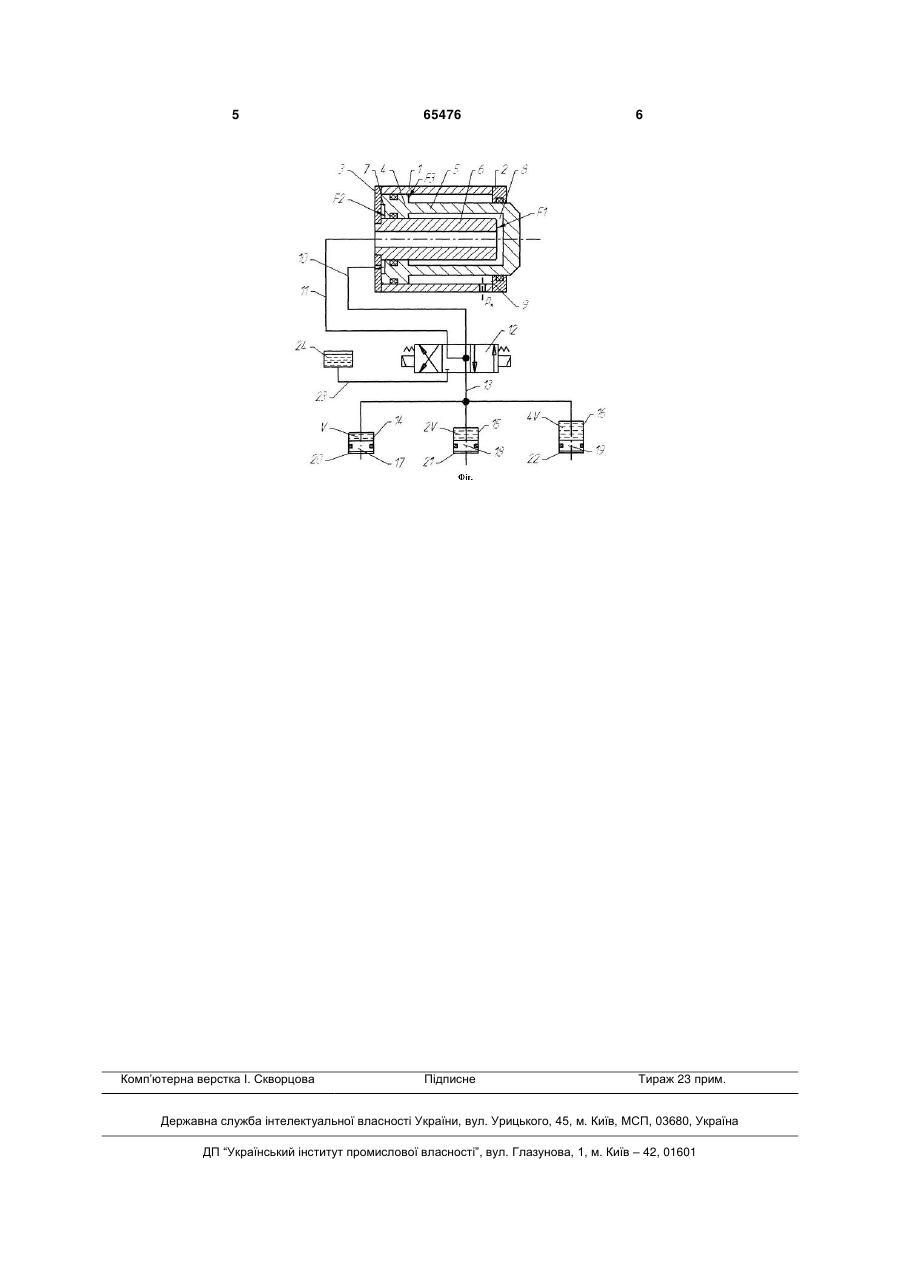

Багатопозиційний привід, що містить циліндр з передньою і задньою кришками, в якому розміщені поршень зі штоком з утворенням робочої і штокової камер і дозатори з гідравлічними і робочими камерами, який відрізняється тим, що у поршні зі штоком виконана осьова циліндрична розточка, в якій розміщений плунжер, закріплений на задній кришці з утворенням плунжерної і поршневої камер, які каналами живлення з'єднані з вихідними каналами трипозиційного чотирилінійного гідравлічного розподільника, вхідний канал якого з'єднаний з гідравлічними камерами дозаторів, а зливний канал - з гідравлічною ємкістю.
Текст

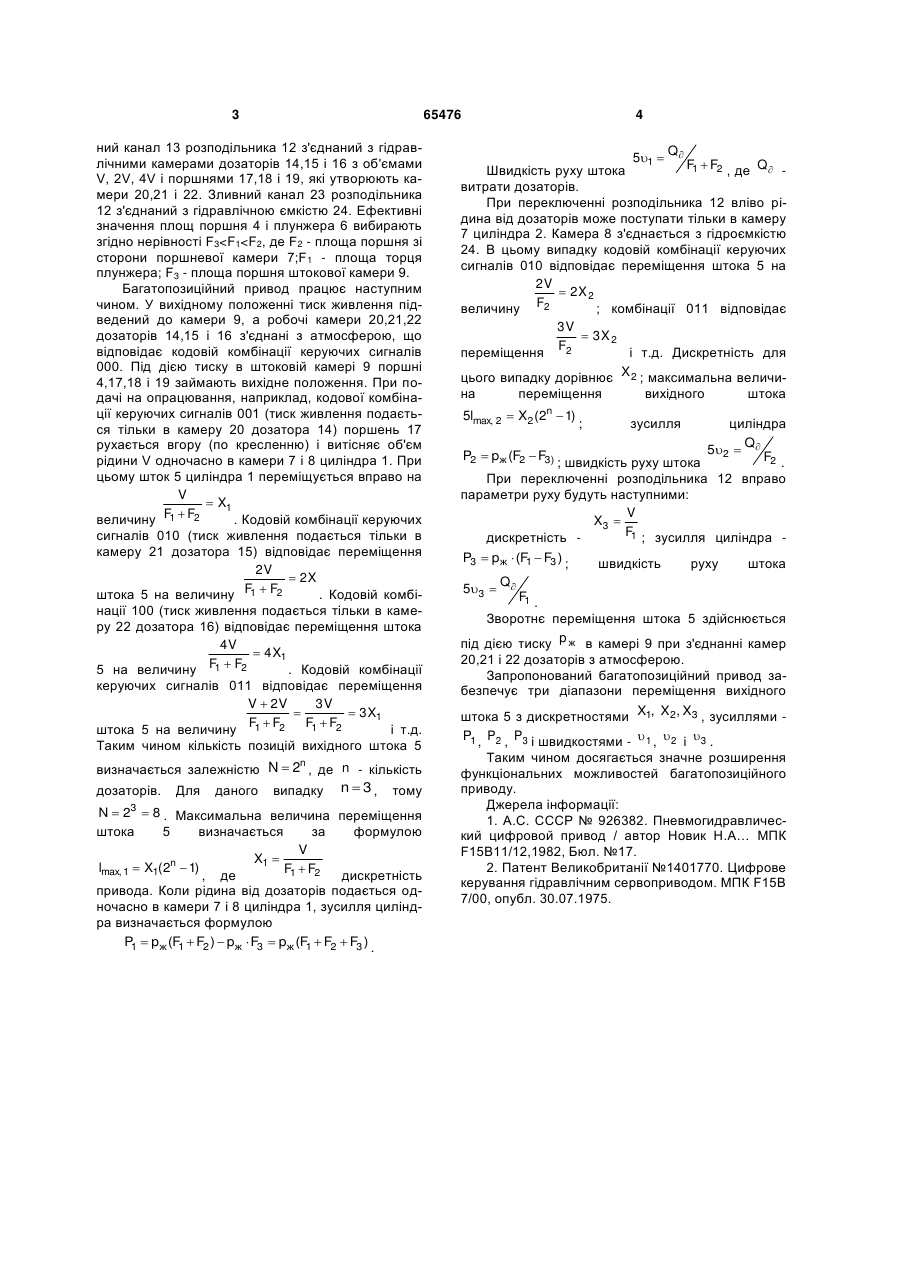

Багатопозиційний привід, що містить циліндр з передньою і задньою кришками, в якому розміщені 3 ний канал 13 розподільника 12 з'єднаний з гідравлічними камерами дозаторів 14,15 і 16 з об'ємами V, 2V, 4V і поршнями 17,18 і 19, які утворюють камери 20,21 і 22. Зливний канал 23 розподільника 12 з'єднаний з гідравлічною ємкістю 24. Ефективні значення площ поршня 4 і плунжера 6 вибирають згідно нерівності F3
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-position drive
Автори англійськоюNovik Mykola Andriiovych, Didovets Viacheslav Yevheniiovych, Tereschenko Yulia Volodymyrivna
Назва патенту російськоюМногопозиционный привод
Автори російськоюНовик Николай Андреевич, Дидовец Вячеслав Евгеньевич, Терещенко Юлия Владимировна
МПК / Мітки
МПК: F15B 7/00
Мітки: привід, багатопозиційний
