Захисні металеві багатошарові двері
Формула / Реферат
Захисні металеві багатошарові двері, що складаються з коробки з елементами, що кріплять її в дверному отворі щонайменше двошарового дверного полотна, що складається з рами із закріпленими в ній внутрішнім і зовнішнім листами, причому на внутрішньому листі встановлений щонайменше один накладний замикаючий елемент з ригелями, які відрізняються тим, що у внутрішньому листі виконане заглиблення, що повторює форму замикаючого елемента, в якому з зазором до його стінок і з можливістю вільного ходу ригелів розташований вищезазначений замикаючий елемент.
Текст

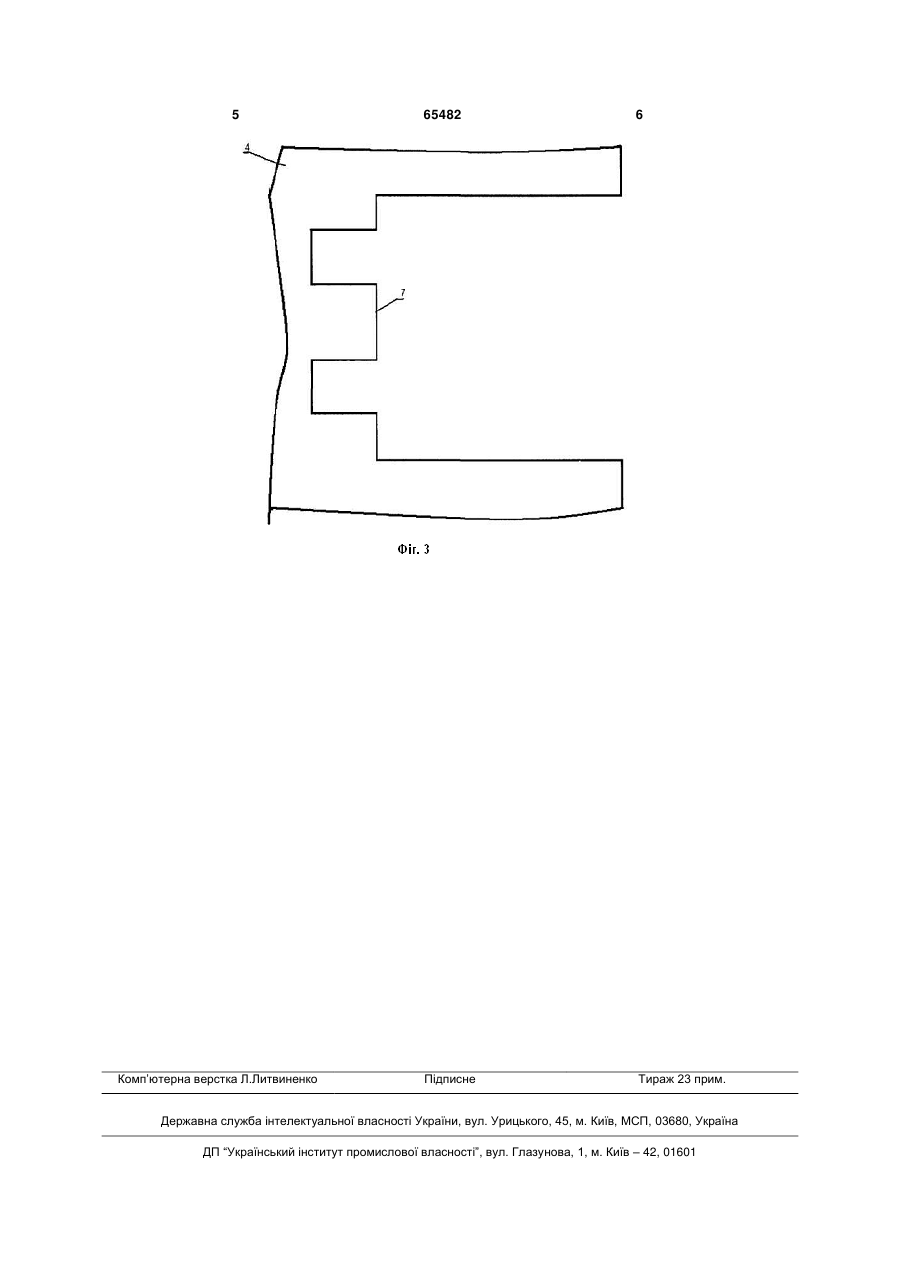

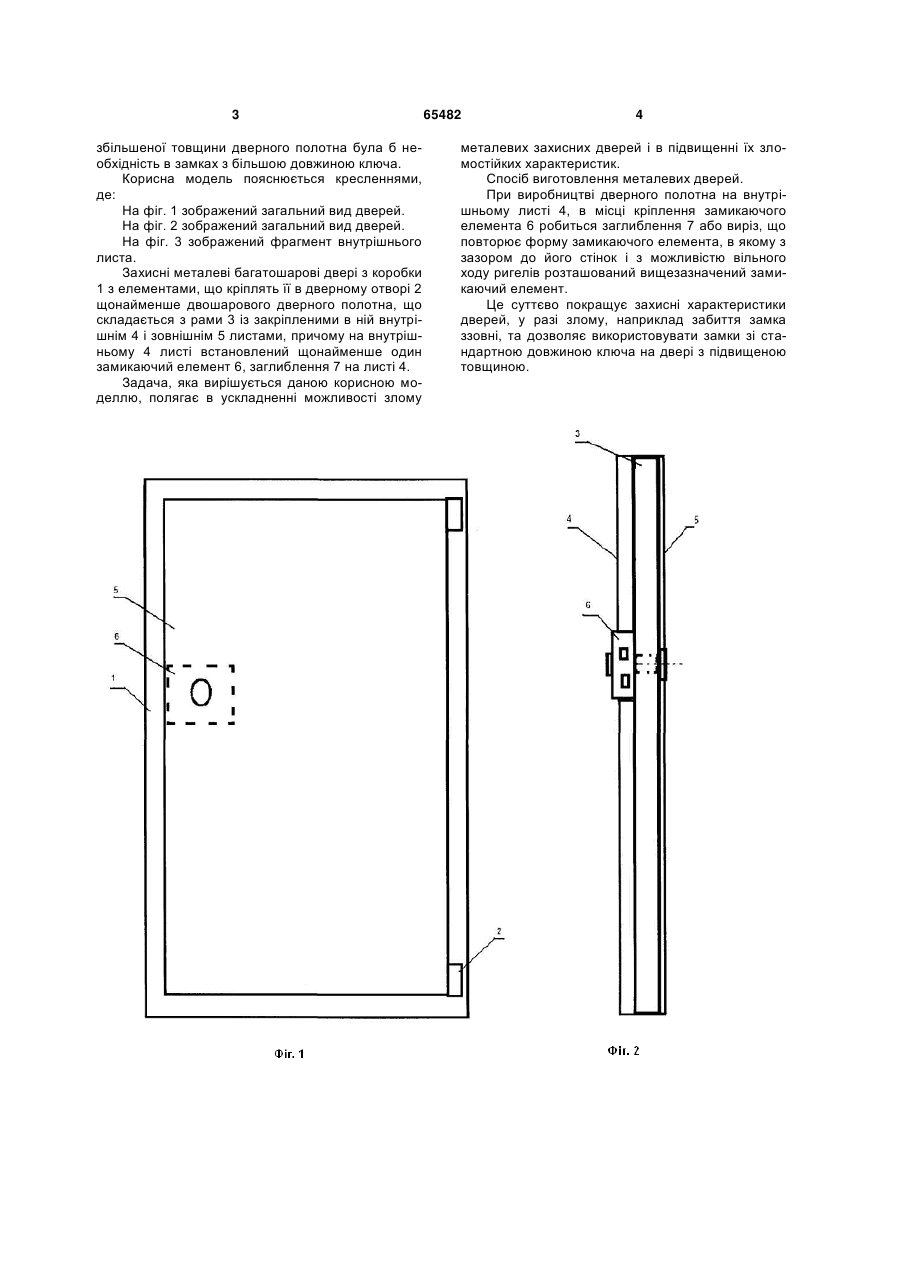

Захисні металеві багатошарові двері, що складаються з коробки з елементами, що кріплять її в дверному отворі щонайменше двошарового дверного полотна, що складається з рами із закрі 3 збільшеної товщини дверного полотна була б необхідність в замках з більшою довжиною ключа. Корисна модель пояснюється кресленнями, де: На фіг. 1 зображений загальний вид дверей. На фіг. 2 зображений загальний вид дверей. На фіг. 3 зображений фрагмент внутрішнього листа. Захисні металеві багатошарові двері з коробки 1 з елементами, що кріплять її в дверному отворі 2 щонайменше двошарового дверного полотна, що складається з рами 3 із закріпленими в ній внутрішнім 4 і зовнішнім 5 листами, причому на внутрішньому 4 листі встановлений щонайменше один замикаючий елемент 6, заглиблення 7 на листі 4. Задача, яка вирішується даною корисною моделлю, полягає в ускладненні можливості злому 65482 4 металевих захисних дверей і в підвищенні їх зломостійких характеристик. Спосіб виготовлення металевих дверей. При виробництві дверного полотна на внутрішньому листі 4, в місці кріплення замикаючого елемента 6 робиться заглиблення 7 або виріз, що повторює форму замикаючого елемента, в якому з зазором до його стінок і з можливістю вільного ходу ригелів розташований вищезазначений замикаючий елемент. Це суттєво покращує захисні характеристики дверей, у разі злому, наприклад забиття замка ззовні, та дозволяє використовувати замки зі стандартною довжиною ключа на двері з підвищеною товщиною. 5 Комп’ютерна верстка Л.Литвиненко 65482 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюProtective metal multi-layer door
Автори англійськоюOmelchenko Ihor Volodymyrovych
Назва патенту російськоюЗащитная металлическая многослойная дверь
Автори російськоюОмельченко Игорь Владимирович
МПК / Мітки
МПК: E06B 5/10
Мітки: багатошарові, двері, металеві, захисні
