Система відкачування дренажних вод із приміщення каналізаційної насосної станції

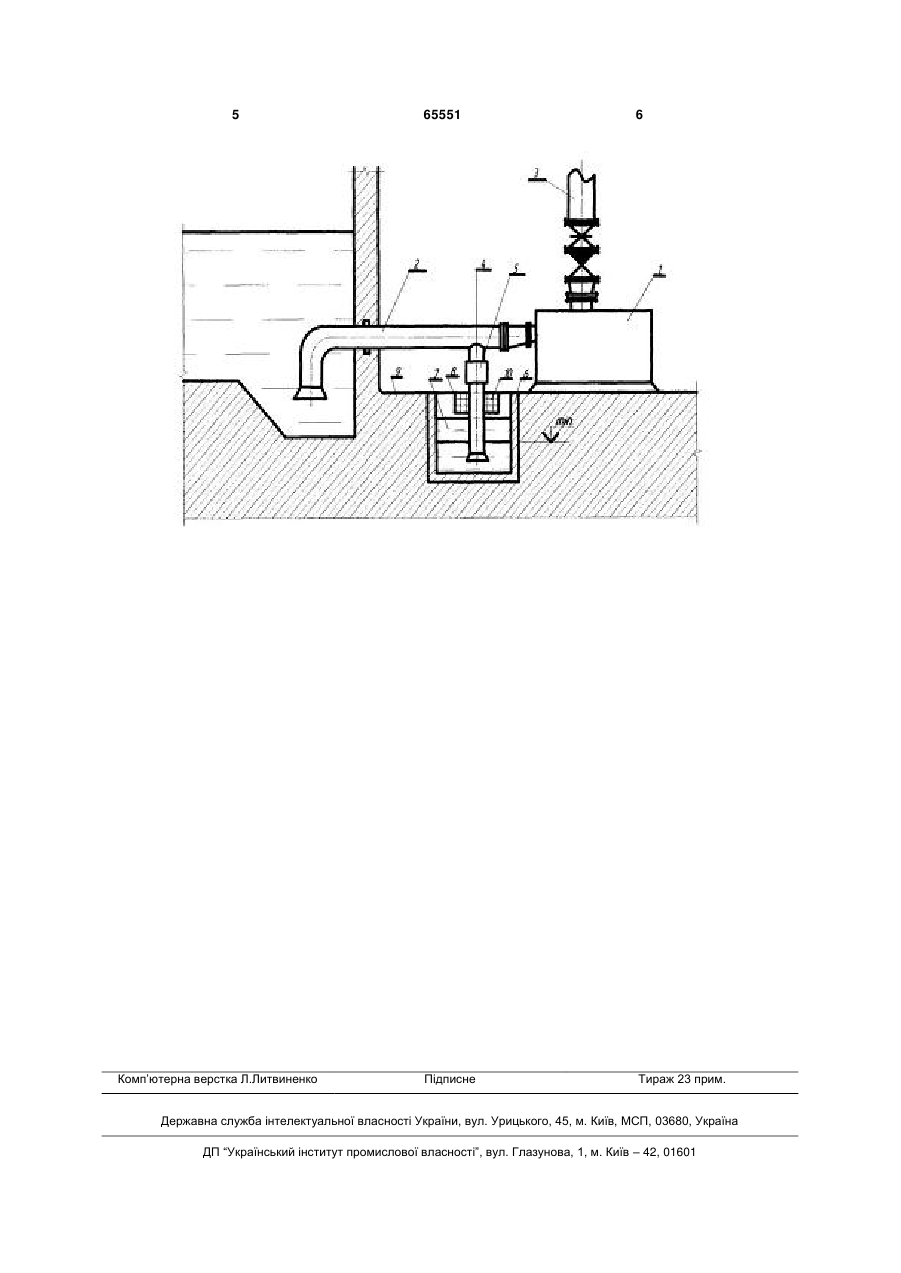

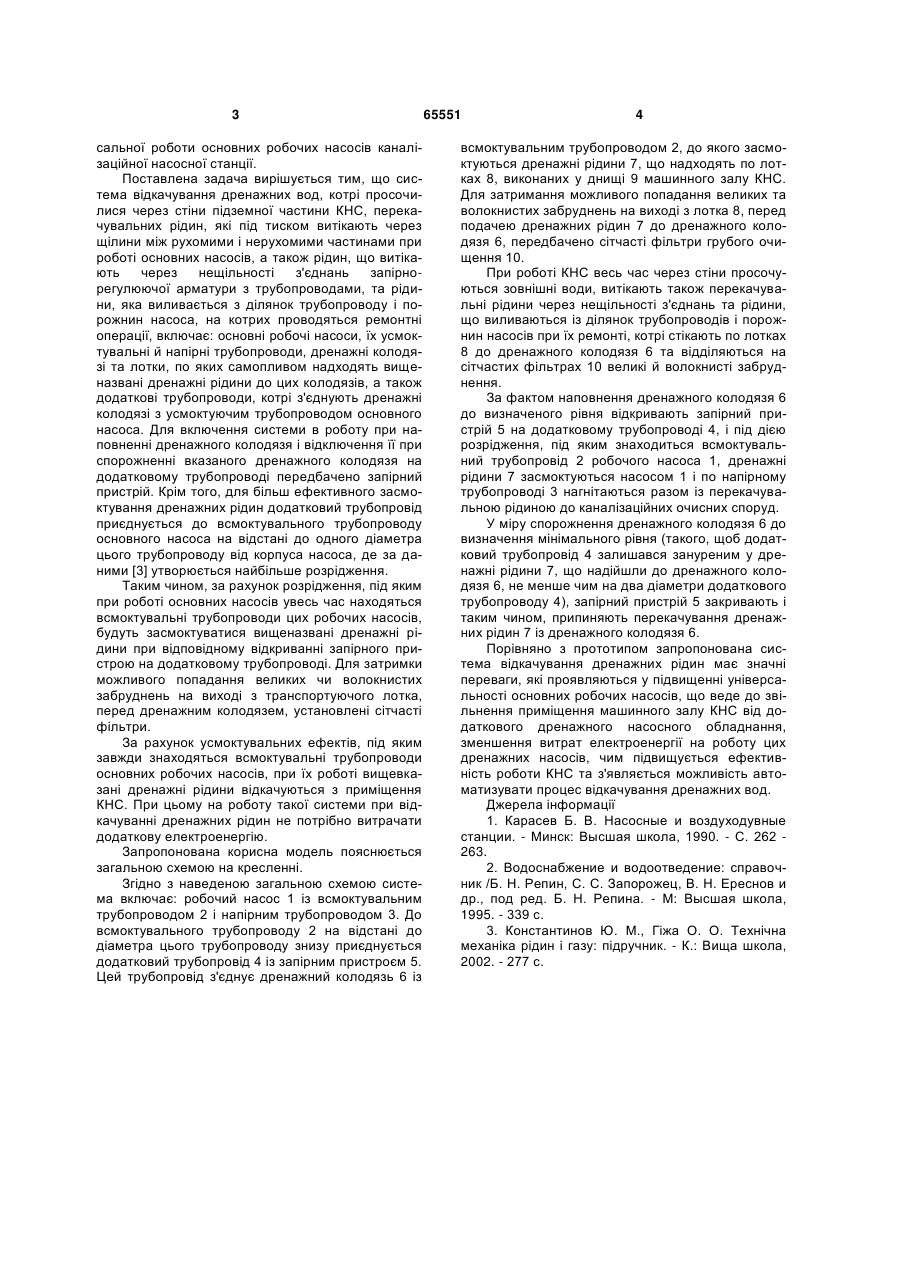

1. Система відкачування дренажних вод із приміщення каналізаційної насосної станції, що включає основні робочі насоси, їх усмоктувальні й напірні трубопроводи, дренажні колодязі та лотки, по яких самопливом надходять вищеназвані дренажні рідини до цих колодязів, яка відрізняється тим, що система обладнана додатковим трубопроводом, який з'єднує дренажний колодязь із усмоктувальним трубопроводом основного насоса, 3 сальної роботи основних робочих насосів каналізаційної насосної станції. Поставлена задача вирішується тим, що система відкачування дренажних вод, котрі просочилися через стіни підземної частини КНС, перекачувальних рідин, які під тиском витікають через щілини між рухомими і нерухомими частинами при роботі основних насосів, а також рідин, що витікають через нещільності з'єднань запірнорегулюючої арматури з трубопроводами, та рідини, яка виливається з ділянок трубопроводу і порожнин насоса, на котрих проводяться ремонтні операції, включає: основні робочі насоси, їх усмоктувальні й напірні трубопроводи, дренажні колодязі та лотки, по яких самопливом надходять вищеназвані дренажні рідини до цих колодязів, а також додаткові трубопроводи, котрі з'єднують дренажні колодязі з усмоктуючим трубопроводом основного насоса. Для включення системи в роботу при наповненні дренажного колодязя і відключення її при спорожненні вказаного дренажного колодязя на додатковому трубопроводі передбачено запірний пристрій. Крім того, для більш ефективного засмоктування дренажних рідин додатковий трубопровід приєднується до всмоктувального трубопроводу основного насоса на відстані до одного діаметра цього трубопроводу від корпуса насоса, де за даними [3] утворюється найбільше розрідження. Таким чином, за рахунок розрідження, під яким при роботі основних насосів увесь час находяться всмоктувальні трубопроводи цих робочих насосів, будуть засмоктуватися вищеназвані дренажні рідини при відповідному відкриванні запірного пристрою на додатковому трубопроводі. Для затримки можливого попадання великих чи волокнистих забруднень на виході з транспортуючого лотка, перед дренажним колодязем, установлені сітчасті фільтри. За рахунок усмоктувальних ефектів, під яким завжди знаходяться всмоктувальні трубопроводи основних робочих насосів, при їх роботі вищевказані дренажні рідини відкачуються з приміщення КНС. При цьому на роботу такої системи при відкачуванні дренажних рідин не потрібно витрачати додаткову електроенергію. Запропонована корисна модель пояснюється загальною схемою на кресленні. Згідно з наведеною загальною схемою система включає: робочий насос 1 із всмоктувальним трубопроводом 2 і напірним трубопроводом 3. До всмоктувального трубопроводу 2 на відстані до діаметра цього трубопроводу знизу приєднується додатковий трубопровід 4 із запірним пристроєм 5. Цей трубопровід з'єднує дренажний колодязь 6 із 65551 4 всмоктувальним трубопроводом 2, до якого засмоктуються дренажні рідини 7, що надходять по лотках 8, виконаних у днищі 9 машинного залу КНС. Для затримання можливого попадання великих та волокнистих забруднень на виході з лотка 8, перед подачею дренажних рідин 7 до дренажного колодязя 6, передбачено сітчасті фільтри грубого очищення 10. При роботі КНС весь час через стіни просочуються зовнішні води, витікають також перекачувальні рідини через нещільності з'єднань та рідини, що виливаються із ділянок трубопроводів і порожнин насосів при їх ремонті, котрі стікають по лотках 8 до дренажного колодязя 6 та відділяються на сітчастих фільтрах 10 великі й волокнисті забруднення. За фактом наповнення дренажного колодязя 6 до визначеного рівня відкривають запірний пристрій 5 на додатковому трубопроводі 4, і під дією розрідження, під яким знаходиться всмоктувальний трубопровід 2 робочого насоса 1, дренажні рідини 7 засмоктуються насосом 1 і по напірному трубопроводі 3 нагнітаються разом із перекачувальною рідиною до каналізаційних очисних споруд. У міру спорожнення дренажного колодязя 6 до визначення мінімального рівня (такого, щоб додатковий трубопровід 4 залишався зануреним у дренажні рідини 7, що надійшли до дренажного колодязя 6, не менше чим на два діаметри додаткового трубопроводу 4), запірний пристрій 5 закривають і таким чином, припиняють перекачування дренажних рідин 7 із дренажного колодязя 6. Порівняно з прототипом запропонована система відкачування дренажних рідин має значні переваги, які проявляються у підвищенні універсальності основних робочих насосів, що веде до звільнення приміщення машинного залу КНС від додаткового дренажного насосного обладнання, зменшення витрат електроенергії на роботу цих дренажних насосів, чим підвищується ефективність роботи КНС та з'являється можливість автоматизувати процес відкачування дренажних вод. Джерела інформації 1. Карасев Б. В. Насосные и воздуходувные станции. - Минск: Высшая школа, 1990. - С. 262 263. 2. Водоснабжение и водоотведение: справочник /Б. Н. Репин, С. С. Запорожец, В. Н. Ереснов и др., под ред. Б. Н. Репина. - М: Высшая школа, 1995. - 339 с. 3. Константинов Ю. М., Гіжа О. О. Технічна механіка рідин і газу: підручник. - К.: Вища школа, 2002. - 277 с. 5 Комп’ютерна верстка Л.Литвиненко 65551 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
