Спосіб улаштування екрана під спорудою
Номер патенту: 65550
Опубліковано: 12.12.2011
Автори: Галінський Олександр Михайлович, Менейлюк Олександр Іванович
Формула / Реферат
Спосіб улаштування екрана під спорудою, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині, аутентичній площині підошви споруди, принаймні двох наскрізних направляючих свердловин, розробку ґрунту між суміжними свердловинами ґрунторозробним елементом під захистом прохідницької рідини з утворенням суцільної порожнини та заповнення її одночасно з розробкою ґрунту конструкційним матеріалом, який відрізняється тим, що розробку ґрунту виконують водяним або водяноповітряним струменем високого тиску, що подається в зону розробки ґрунту через сопло ґрунторозробного елемента.
Текст

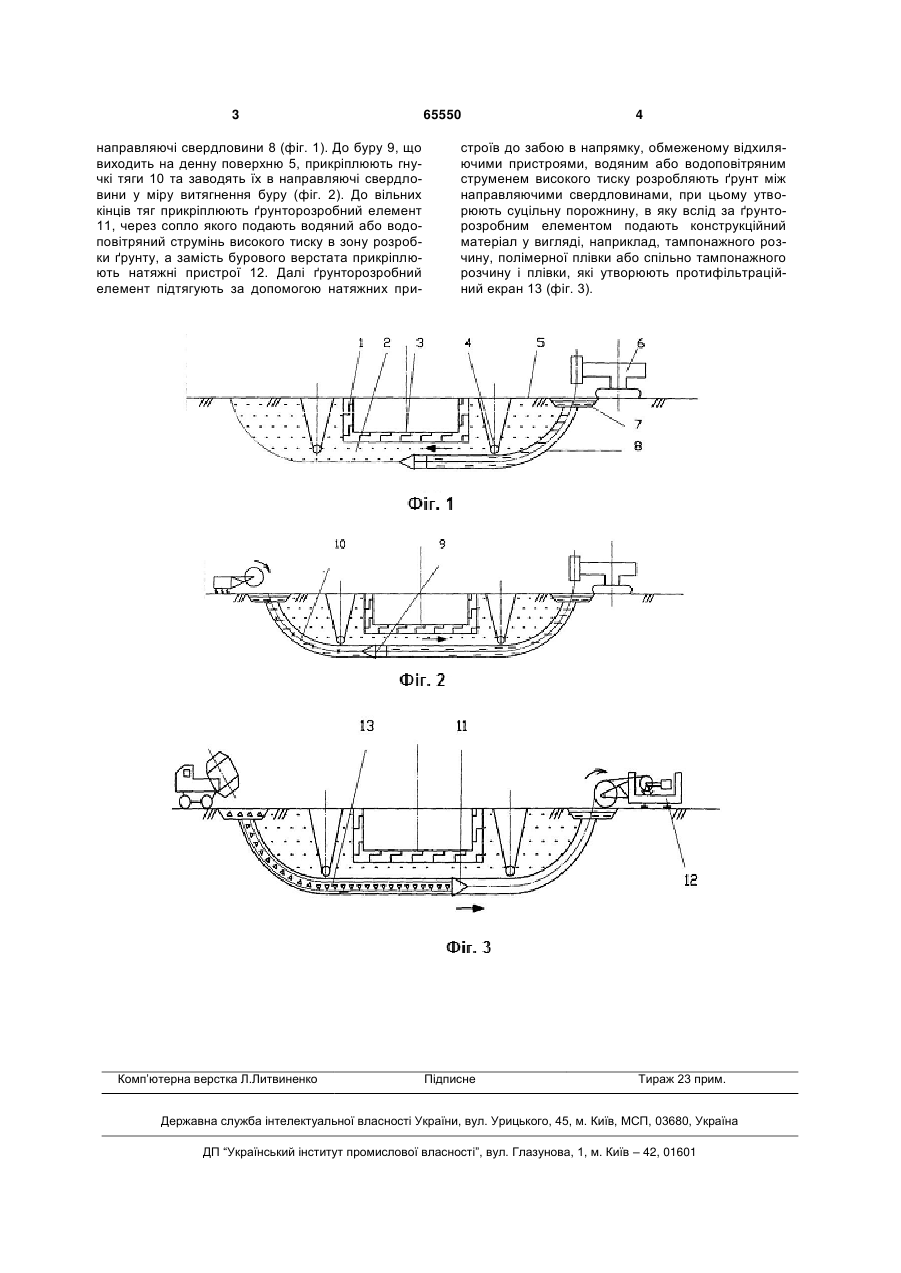

Спосіб улаштування екрана під спорудою, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, 3 направляючі свердловини 8 (фіг. 1). До буру 9, що виходить на денну поверхню 5, прикріплюють гнучкі тяги 10 та заводять їх в направляючі свердловини у міру витягнення буру (фіг. 2). До вільних кінців тяг прикріплюють ґрунторозробний елемент 11, через сопло якого подають водяний або водоповітряний струмінь високого тиску в зону розробки ґрунту, а замість бурового верстата прикріплюють натяжні пристрої 12. Далі ґрунторозробний елемент підтягують за допомогою натяжних при Комп’ютерна верстка Л.Литвиненко 65550 4 строїв до забою в напрямку, обмеженому відхиляючими пристроями, водяним або водоповітряним струменем високого тиску розробляють ґрунт між направляючими свердловинами, при цьому утворюють суцільну порожнину, в яку вслід за ґрунторозробним елементом подають конструкційний матеріал у вигляді, наприклад, тампонажного розчину, полімерної плівки або спільно тампонажного розчину і плівки, які утворюють протифільтраційний екран 13 (фіг. 3). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for curtain grouting under construction
Автори англійськоюHalinskyi Oleksandr Mykhailovych, Meneiliuk Oleksandr Ivanovych
Назва патенту російськоюСпособ устройства экрана под сооружением
Автори російськоюГалинский Александр Михайлович, Менейлюк Александр Иванович
МПК / Мітки
МПК: E02D 29/00
Мітки: спосіб, улаштування, спорудою, екрана
