Пристрій для визначення механічних напружень у феромагнітних конструкціях

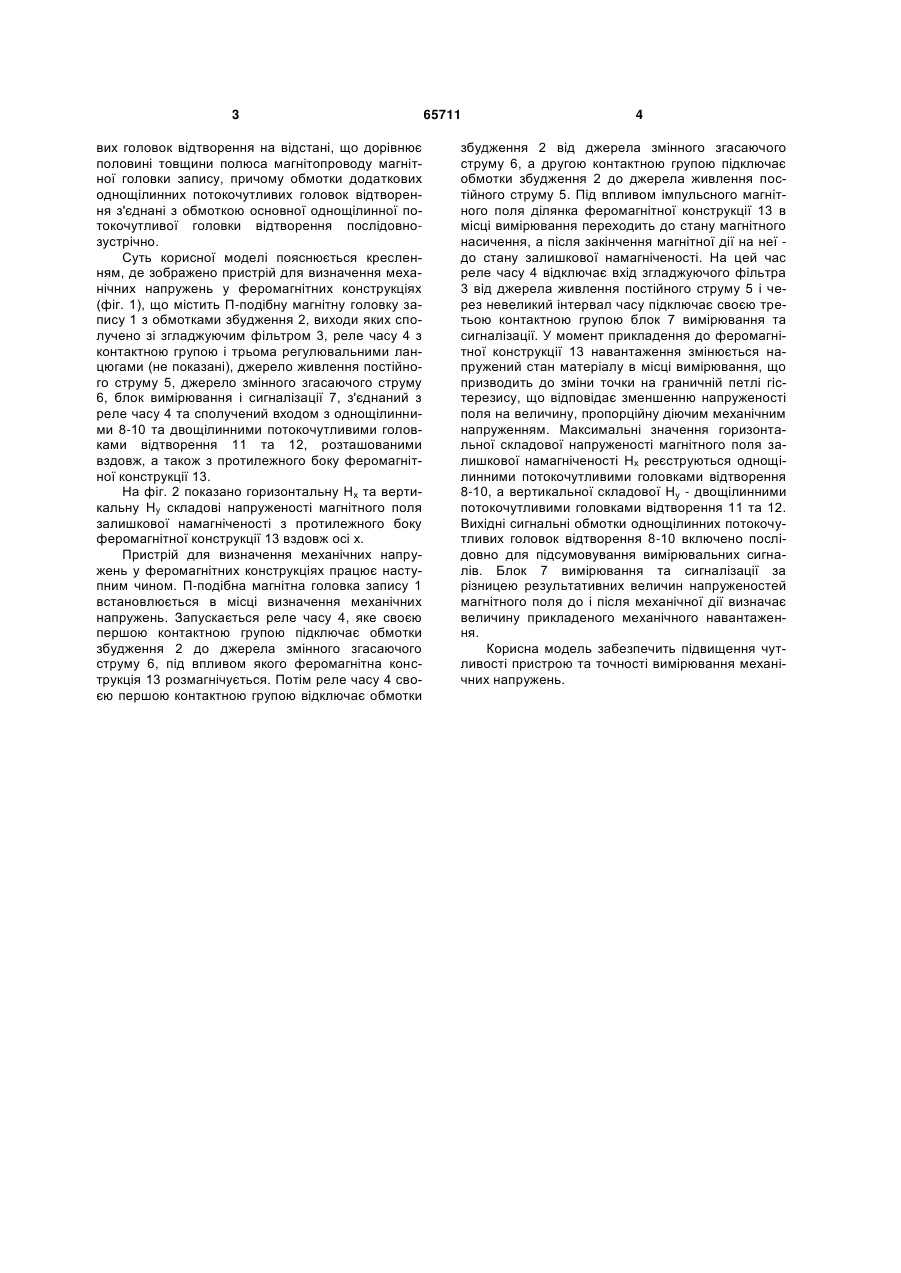

Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить Пподібну магнітну головку запису, обмотки збудження, джерело живлення постійного струму, однощілинну та дві двощілинні потокочутливі головки відтворення, сполучені зі входом блока вимірювання та сигналізації, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання і сигналі 3 вих головок відтворення на відстані, що дорівнює половині товщини полюса магнітопроводу магнітної головки запису, причому обмотки додаткових однощілинних потокочутливих головок відтворення з'єднані з обмоткою основної однощілинної потокочутливої головки відтворення послідовнозустрічно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях (фіг. 1), що містить П-подібну магнітну головку запису 1 з обмотками збудження 2, виходи яких сполучено зі згладжуючим фільтром 3, реле часу 4 з контактною групою і трьома регулювальними ланцюгами (не показані), джерело живлення постійного струму 5, джерело змінного згасаючого струму 6, блок вимірювання і сигналізації 7, з'єднаний з реле часу 4 та сполучений входом з однощілинними 8-10 та двощілинними потокочутливими головками відтворення 11 та 12, розташованими вздовж, а також з протилежного боку феромагнітної конструкції 13. На фіг. 2 показано горизонтальну Нх та вертикальну Ну складові напруженості магнітного поля залишкової намагніченості з протилежного боку феромагнітної конструкції 13 вздовж осі х. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. П-подібна магнітна головка запису 1 встановлюється в місці визначення механічних напружень. Запускається реле часу 4, яке своєю першою контактною групою підключає обмотки збудження 2 до джерела змінного згасаючого струму 6, під впливом якого феромагнітна конструкція 13 розмагнічується. Потім реле часу 4 своєю першою контактною групою відключає обмотки 65711 4 збудження 2 від джерела змінного згасаючого струму 6, а другою контактною групою підключає обмотки збудження 2 до джерела живлення постійного струму 5. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 13 в місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї до стану залишкової намагніченості. На цей час реле часу 4 відключає вхід згладжуючого фільтра 3 від джерела живлення постійного струму 5 і через невеликий інтервал часу підключає своєю третьою контактною групою блок 7 вимірювання та сигналізації. У момент прикладення до феромагнітної конструкції 13 навантаження змінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Максимальні значення горизонтальної складової напруженості магнітного поля залишкової намагніченості Нх реєструються однощілинними потокочутливими головками відтворення 8-10, а вертикальної складової Ну - двощілинними потокочутливими головками відтворення 11 та 12. Вихідні сигнальні обмотки однощілинних потокочутливих головок відтворення 8-10 включено послідовно для підсумовування вимірювальних сигналів. Блок 7 вимірювання та сигналізації за різницею результативних величин напруженостей магнітного поля до і після механічної дії визначає величину прикладеного механічного навантаження. Корисна модель забезпечить підвищення чутливості пристрою та точності вимірювання механічних напружень. 5 Комп’ютерна верстка В. Мацело 65711 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
