Пристрій для запису та зчитування інформації з магнітного носія

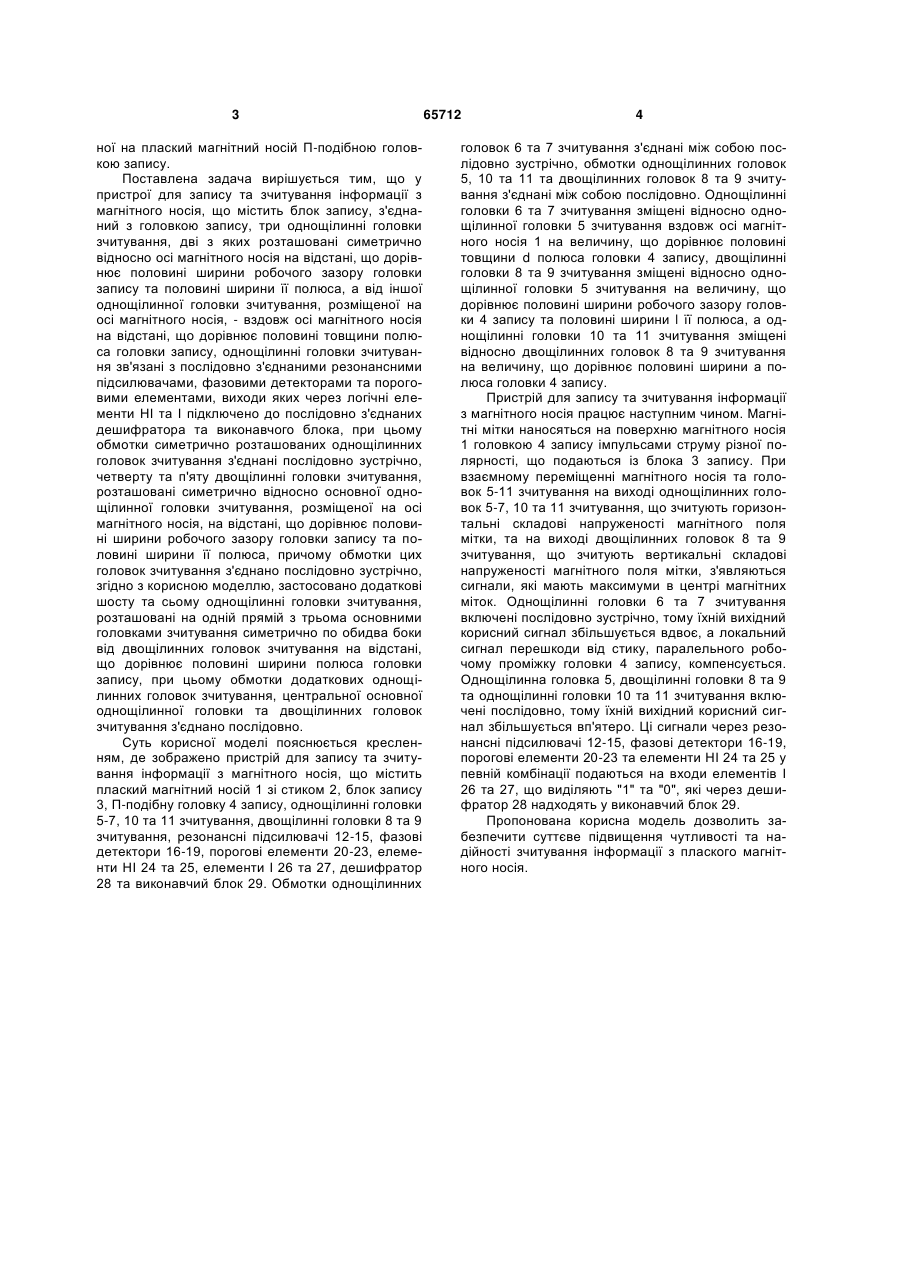

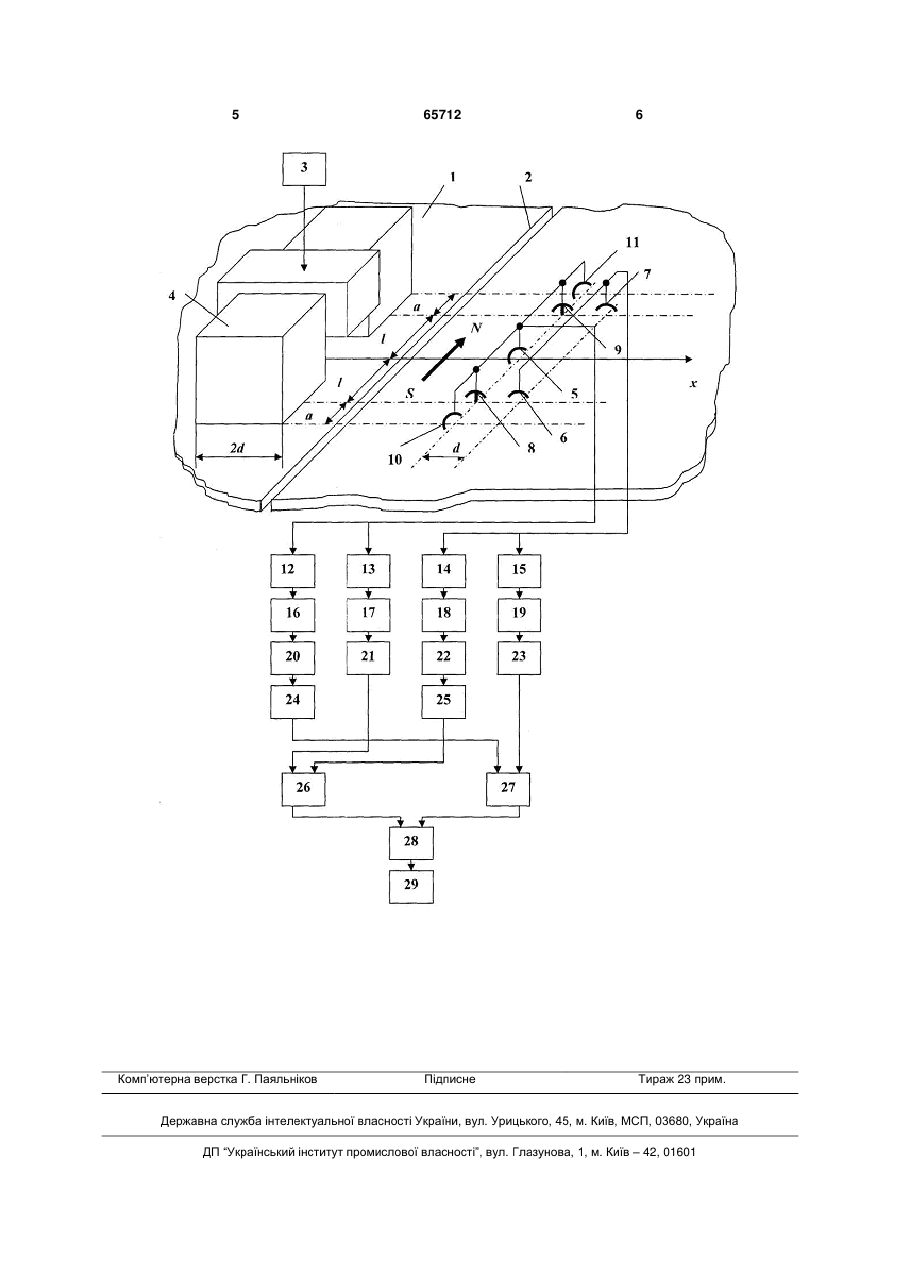

Пристрій для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - вздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні еле U 1 3 ної на плаский магнітний носій П-подібною головкою запису. Поставлена задача вирішується тим, що у пристрої для запису та зчитування інформації з магнітного носія, що містить блок запису, з'єднаний з головкою запису, три однощілинні головки зчитування, дві з яких розташовані симетрично відносно осі магнітного носія на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, а від іншої однощілинної головки зчитування, розміщеної на осі магнітного носія, - вздовж осі магнітного носія на відстані, що дорівнює половині товщини полюса головки запису, однощілинні головки зчитування зв'язані з послідовно з'єднаними резонансними підсилювачами, фазовими детекторами та пороговими елементами, виходи яких через логічні елементи НІ та І підключено до послідовно з'єднаних дешифратора та виконавчого блока, при цьому обмотки симетрично розташованих однощілинних головок зчитування з'єднані послідовно зустрічно, четверту та п'яту двощілинні головки зчитування, розташовані симетрично відносно основної однощілинної головки зчитування, розміщеної на осі магнітного носія, на відстані, що дорівнює половині ширини робочого зазору головки запису та половині ширини її полюса, причому обмотки цих головок зчитування з'єднано послідовно зустрічно, згідно з корисною моделлю, застосовано додаткові шосту та сьому однощілинні головки зчитування, розташовані на одній прямій з трьома основними головками зчитування симетрично по обидва боки від двощілинних головок зчитування на відстані, що дорівнює половині ширини полюса головки запису, при цьому обмотки додаткових однощілинних головок зчитування, центральної основної однощілинної головки та двощілинних головок зчитування з'єднано послідовно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій 1 зі стиком 2, блок запису 3, П-подібну головку 4 запису, однощілинні головки 5-7, 10 та 11 зчитування, двощілинні головки 8 та 9 зчитування, резонансні підсилювачі 12-15, фазові детектори 16-19, порогові елементи 20-23, елементи НІ 24 та 25, елементи І 26 та 27, дешифратор 28 та виконавчий блок 29. Обмотки однощілинних 65712 4 головок 6 та 7 зчитування з'єднані між собою послідовно зустрічно, обмотки однощілинних головок 5, 10 та 11 та двощілинних головок 8 та 9 зчитування з'єднані між собою послідовно. Однощілинні головки 6 та 7 зчитування зміщені відносно однощілинної головки 5 зчитування вздовж осі магнітного носія 1 на величину, що дорівнює половині товщини d полюса головки 4 запису, двощілинні головки 8 та 9 зчитування зміщені відносно однощілинної головки 5 зчитування на величину, що дорівнює половині ширини робочого зазору головки 4 запису та половині ширини l її полюса, а однощілинні головки 10 та 11 зчитування зміщені відносно двощілинних головок 8 та 9 зчитування на величину, що дорівнює половині ширини а полюса головки 4 запису. Пристрій для запису та зчитування інформації з магнітного носія працює наступним чином. Магнітні мітки наносяться на поверхню магнітного носія 1 головкою 4 запису імпульсами струму різної полярності, що подаються із блока 3 запису. При взаємному переміщенні магнітного носія та головок 5-11 зчитування на виході однощілинних головок 5-7, 10 та 11 зчитування, що зчитують горизонтальні складові напруженості магнітного поля мітки, та на виході двощілинних головок 8 та 9 зчитування, що зчитують вертикальні складові напруженості магнітного поля мітки, з'являються сигнали, які мають максимуми в центрі магнітних міток. Однощілинні головки 6 та 7 зчитування включені послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується вдвоє, а локальний сигнал перешкоди від стику, паралельного робочому проміжку головки 4 запису, компенсується. Однощілинна головка 5, двощілинні головки 8 та 9 та однощілинні головки 10 та 11 зчитування включені послідовно, тому їхній вихідний корисний сигнал збільшується вп'ятеро. Ці сигнали через резонансні підсилювачі 12-15, фазові детектори 16-19, порогові елементи 20-23 та елементи НІ 24 та 25 у певній комбінації подаються на входи елементів І 26 та 27, що виділяють "1" та "0", які через дешифратор 28 надходять у виконавчий блок 29. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та надійності зчитування інформації з плаского магнітного носія. 5 Комп’ютерна верстка Г. Паяльніков 65712 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
