Диференціальний індуктивний датчик
Формула / Реферат
Диференціальний індуктивний датчик, що містить першу та другу пари магнітопроводів з котушками, розміщених по обидва боки прохідного якоря у зонах його протилежних торців на осях, зміщених від торців прохідного якоря у напрямку від його центру на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, при цьому магнітопроводи з котушками з'єднані з підсилювально-перетворювальними каналами, який відрізняється тим, що магнітопроводи з котушками, які розташовані на одних осях, через підсилювально-перетворювальні канали зв'язані зі входом суматора через суматор, а прохідний якір виконаний у вигляді ромба.
Текст

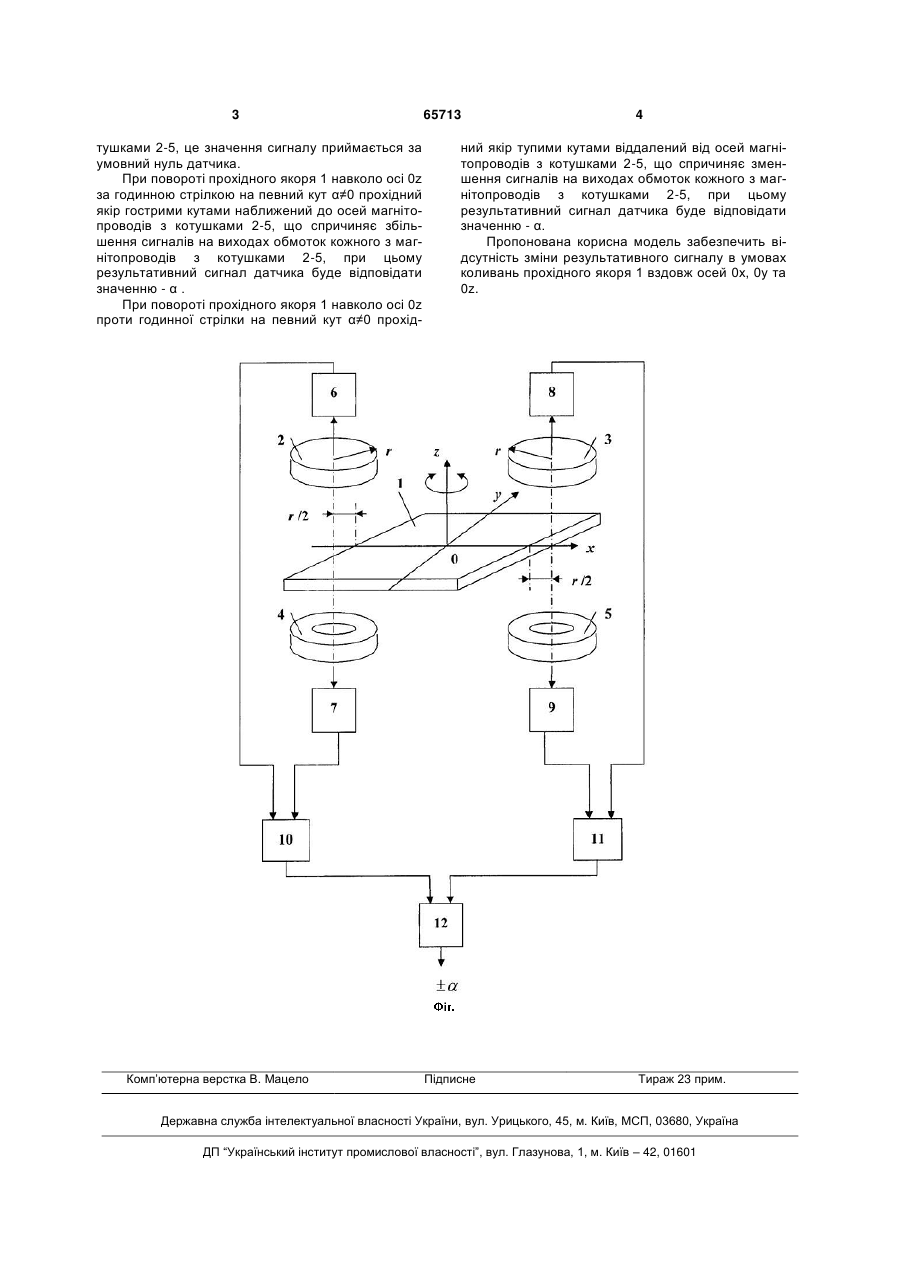

Диференціальний індуктивний датчик, що містить першу та другу пари магнітопроводів з котушками, розміщених по обидва боки прохідного якоря у зонах його протилежних торців на осях, зміщених 3 тушками 2-5, це значення сигналу приймається за умовний нуль датчика. При повороті прохідного якоря 1 навколо осі 0z за годинною стрілкою на певний кут α≠0 прохідний якір гострими кутами наближений до осей магнітопроводів з котушками 2-5, що спричиняє збільшення сигналів на виходах обмоток кожного з магнітопроводів з котушками 2-5, при цьому результативний сигнал датчика буде відповідати значенню - α . При повороті прохідного якоря 1 навколо осі 0z проти годинної стрілки на певний кут α≠0 прохід Комп’ютерна верстка В. Мацело 65713 4 ний якір тупими кутами віддалений від осей магнітопроводів з котушками 2-5, що спричиняє зменшення сигналів на виходах обмоток кожного з магнітопроводів з котушками 2-5, при цьому результативний сигнал датчика буде відповідати значенню - α. Пропонована корисна модель забезпечить відсутність зміни результативного сигналу в умовах коливань прохідного якоря 1 вздовж осей 0х, 0у та 0z. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDifferential inductive sensor
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюДифференциальный индуктивный датчик
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G01G 9/00
Мітки: диференціальний, датчик, індуктивний
