Пристрій для запису та зчитування інформації з магнітного носія

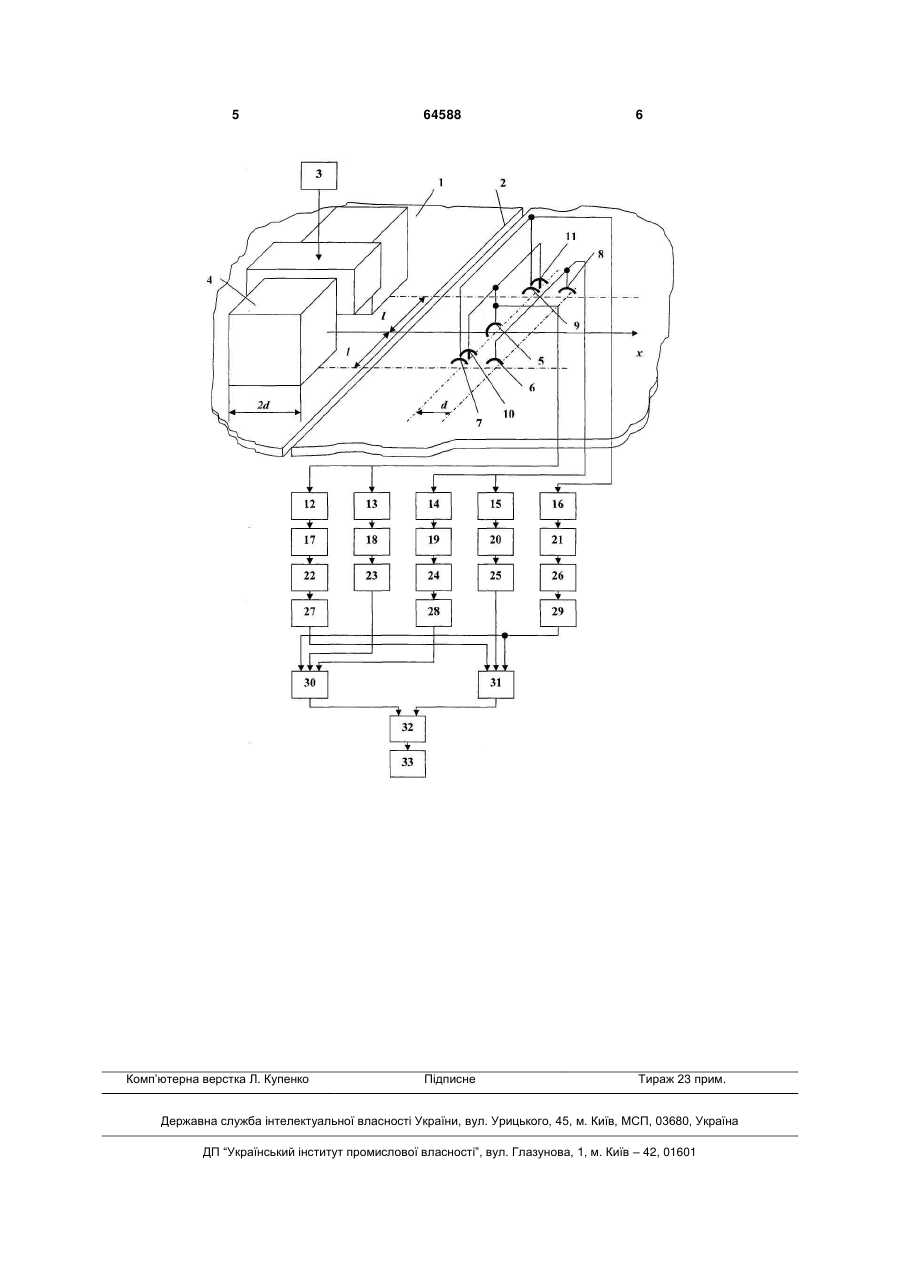

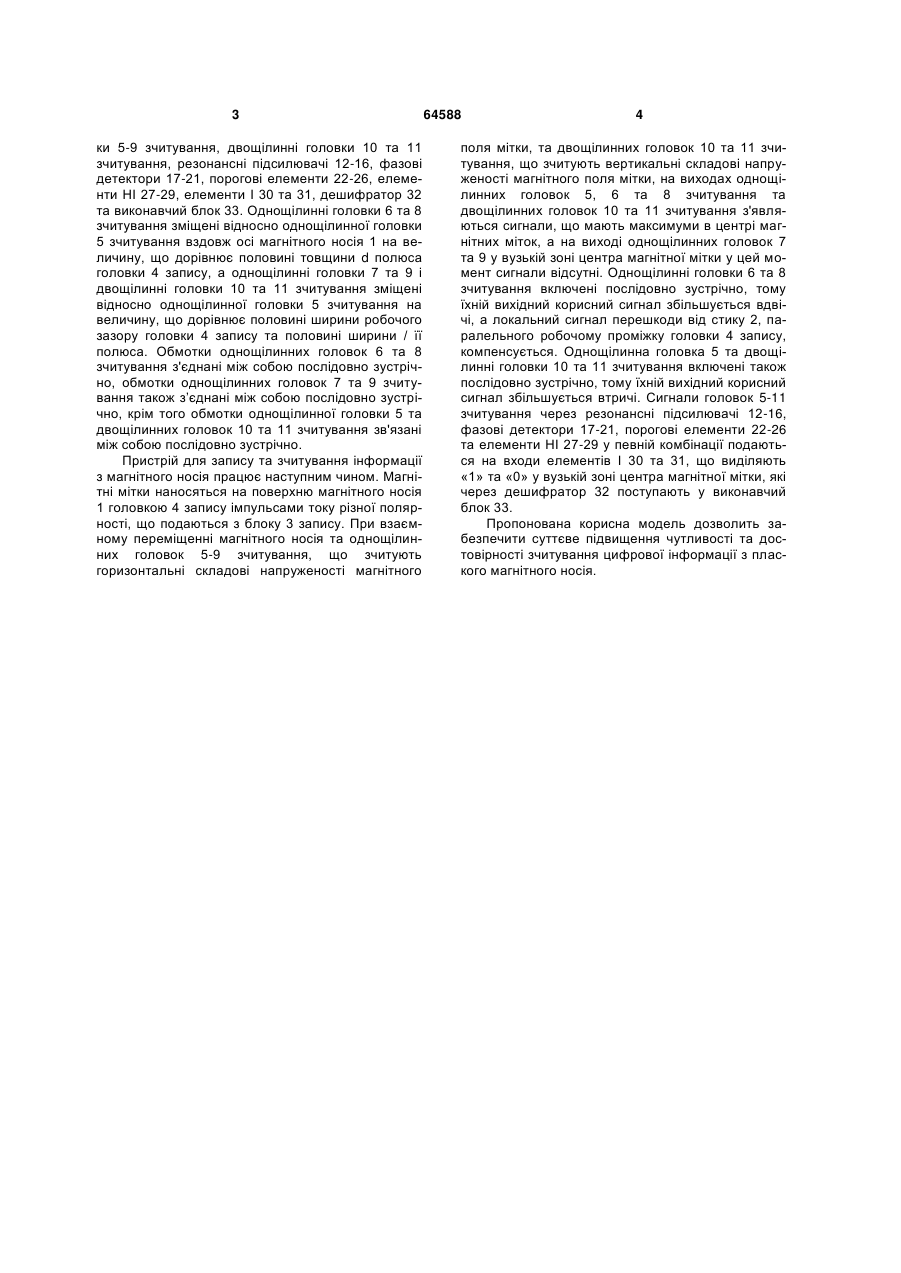

Пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій, блок запису, П-подібну головку запису, однощілинні головки зчитування, резонансні підсилювачі, фазові детектори, порогові елементи, елементи НІ, елементи І, дешифратор та виконавчий блок, причому дві додаткові однощілинні голо 3 ки 5-9 зчитування, двощілинні головки 10 та 11 зчитування, резонансні підсилювачі 12-16, фазові детектори 17-21, порогові елементи 22-26, елементи HI 27-29, елементи І 30 та 31, дешифратор 32 та виконавчий блок 33. Однощілинні головки 6 та 8 зчитування зміщені відносно однощілинної головки 5 зчитування вздовж осі магнітного носія 1 на величину, що дорівнює половині товщини d полюса головки 4 запису, а однощілинні головки 7 та 9 і двощілинні головки 10 та 11 зчитування зміщені відносно однощілинної головки 5 зчитування на величину, що дорівнює половині ширини робочого зазору головки 4 запису та половині ширини / її полюса. Обмотки однощілинних головок 6 та 8 зчитування з'єднані між собою послідовно зустрічно, обмотки однощілинних головок 7 та 9 зчитування також з’єднані між собою послідовно зустрічно, крім того обмотки однощілинної головки 5 та двощілинних головок 10 та 11 зчитування зв'язані між собою послідовно зустрічно. Пристрій для запису та зчитування інформації з магнітного носія працює наступним чином. Магнітні мітки наносяться на поверхню магнітного носія 1 головкою 4 запису імпульсами току різної полярності, що подаються з блоку 3 запису. При взаємному переміщенні магнітного носія та однощілинних головок 5-9 зчитування, що зчитують горизонтальні складові напруженості магнітного 64588 4 поля мітки, та двощілинних головок 10 та 11 зчитування, що зчитують вертикальні складові напруженості магнітного поля мітки, на виходах однощілинних головок 5, 6 та 8 зчитування та двощілинних головок 10 та 11 зчитування з'являються сигнали, що мають максимуми в центрі магнітних міток, а на виході однощілинних головок 7 та 9 у вузькій зоні центра магнітної мітки у цей момент сигнали відсутні. Однощілинні головки 6 та 8 зчитування включені послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується вдвічі, а локальний сигнал перешкоди від стику 2, паралельного робочому проміжку головки 4 запису, компенсується. Однощілинна головка 5 та двощілинні головки 10 та 11 зчитування включені також послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується втричі. Сигнали головок 5-11 зчитування через резонансні підсилювачі 12-16, фазові детектори 17-21, порогові елементи 22-26 та елементи НІ 27-29 у певній комбінації подаються на входи елементів І 30 та 31, що виділяють «1» та «0» у вузькій зоні центра магнітної мітки, які через дешифратор 32 поступають у виконавчий блок 33. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та достовірності зчитування цифрової інформації з плаского магнітного носія. 5 Комп’ютерна верстка Л. Купенко 64588 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
