Робочий орган гнучкого канатного конвеєра
Номер патенту: 65918
Опубліковано: 26.12.2011
Автори: Ляшук Олег Леонтійович, Грабар Андрій Володимирович, Гевко Ігор Богданович, Диня Володимир Іванович, Олексишин Олександр Володимирович
Формула / Реферат
Робочий орган гнучкого канатного конвеєра, який виконаний у вигляді гнучкого каната, до якого жорстко закріплені круглі подавальні диски з певним кроком, площинами перпендикулярними до осі каната, який відрізняється тим, що по центру в подавальних дисках виконано вертикальні еліпсні отвори, менший діаметр яких є більшим діаметра каната з можливістю відносного радіального переміщення, а більший діаметр є рівним 2...3 діаметрам каната, до каната з двох сторін від подавальних дисків жорстко закріплені упорні шайби, виконані зовнішнім діаметром, меншим зовнішніх діаметрів круглих подавальних дисків з можливістю радіального переміщення відносно диска, крім цього, упорні шайби виконані з видовженими ступицями і центральним наскрізним отвором, який є у взаємодії з гнучким канатом, до якого вони жорстко закріплені відомим способом.
Текст

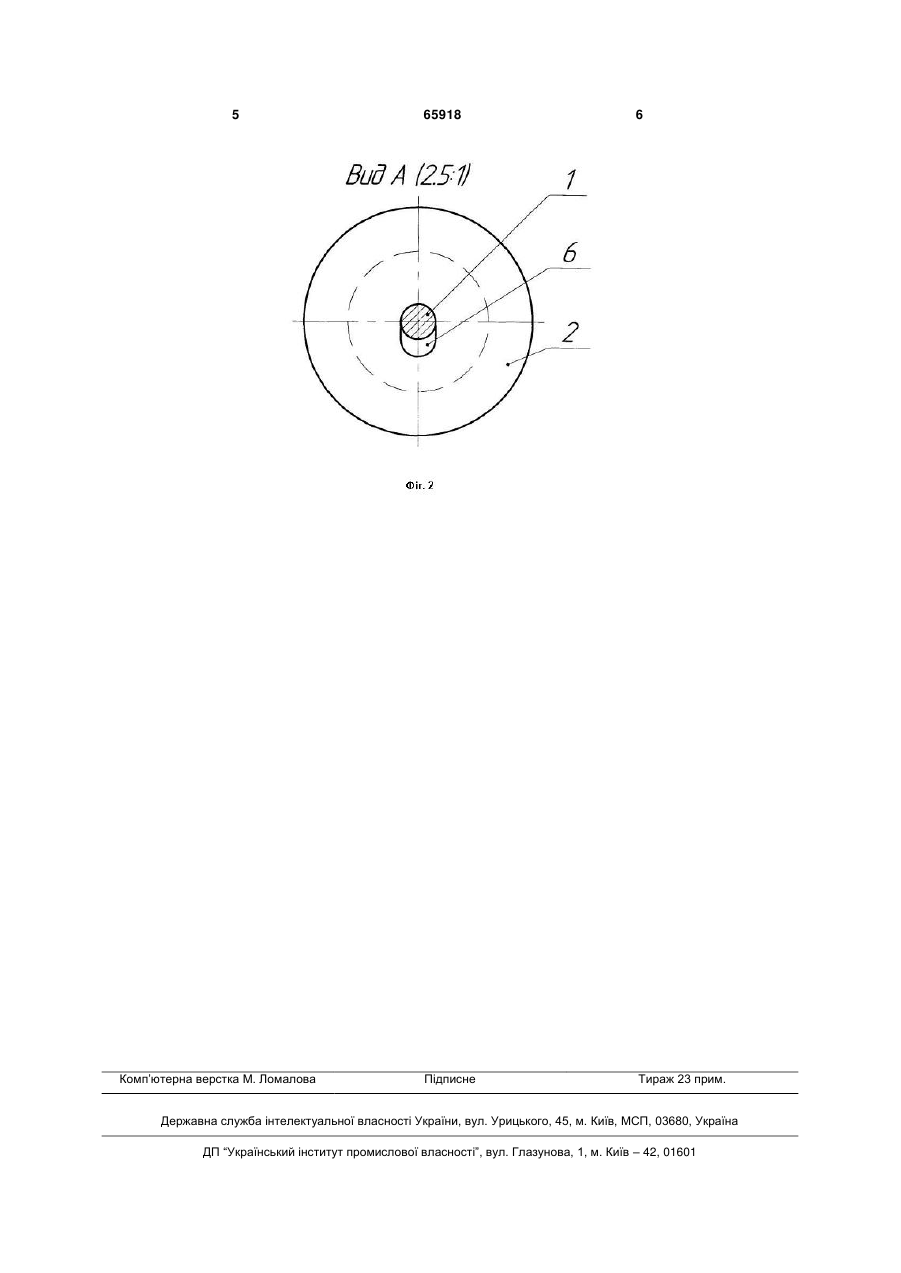

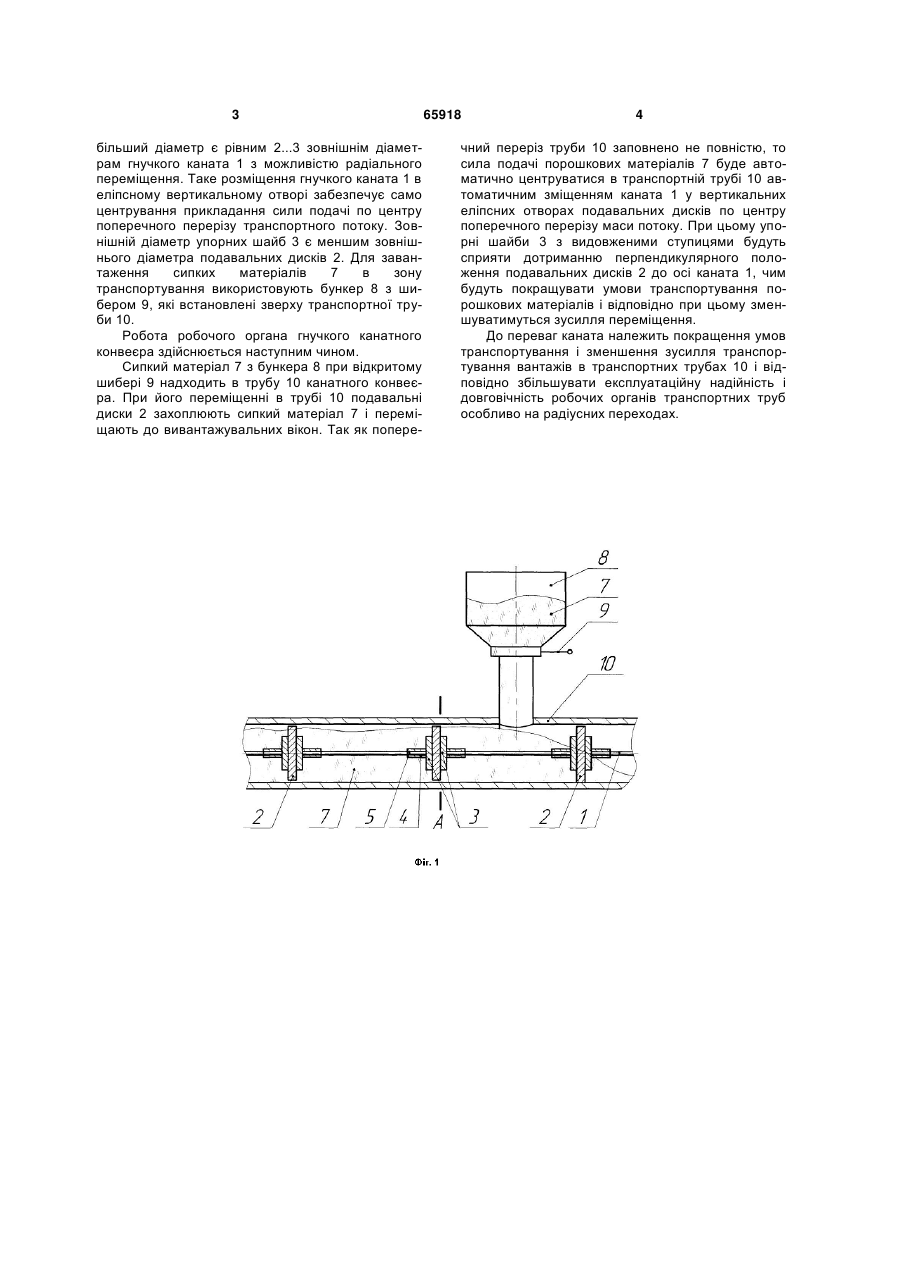

Робочий орган гнучкого канатного конвеєра, який виконаний у вигляді гнучкого каната, до якого жорстко закріплені круглі подавальні диски з пев 3 більший діаметр є рівним 2...3 зовнішнім діаметрам гнучкого каната 1 з можливістю радіального переміщення. Таке розміщення гнучкого каната 1 в еліпсному вертикальному отворі забезпечує само центрування прикладання сили подачі по центру поперечного перерізу транспортного потоку. Зовнішній діаметр упорних шайб 3 є меншим зовнішнього діаметра подавальних дисків 2. Для завантаження сипких матеріалів 7 в зону транспортування використовують бункер 8 з шибером 9, які встановлені зверху транспортної труби 10. Робота робочого органа гнучкого канатного конвеєра здійснюється наступним чином. Сипкий матеріал 7 з бункера 8 при відкритому шибері 9 надходить в трубу 10 канатного конвеєра. При його переміщенні в трубі 10 подавальні диски 2 захоплюють сипкий матеріал 7 і переміщають до вивантажувальних вікон. Так як попере 65918 4 чний переріз труби 10 заповнено не повністю, то сила подачі порошкових матеріалів 7 буде автоматично центруватися в транспортній трубі 10 автоматичним зміщенням каната 1 у вертикальних еліпсних отворах подавальних дисків по центру поперечного перерізу маси потоку. При цьому упорні шайби 3 з видовженими ступицями будуть сприяти дотриманню перпендикулярного положення подавальних дисків 2 до осі каната 1, чим будуть покращувати умови транспортування порошкових матеріалів і відповідно при цьому зменшуватимуться зусилля переміщення. До переваг каната належить покращення умов транспортування і зменшення зусилля транспортування вантажів в транспортних трубах 10 і відповідно збільшувати експлуатаційну надійність і довговічність робочих органів транспортних труб особливо на радіусних переходах. 5 Комп’ютерна верстка М. Ломалова 65918 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking body of flexible wire-rope conveyor
Автори англійськоюLiashuk Oleh Leontiiovych, Dynia Volodymyr Ivanovych, Oleksyshyn Oleksandr Volodymyrovych, Hevko Ihor Bohdanovych, Hrabar Andrii Volodymyrovych
Назва патенту російськоюРабочий орган гибкого канатного конвейера
Автори російськоюЛяшук Олег Леонтиевич, Дыня Владимир Иванович, Олексишин Александр Владимирович, Гевко Игорь Богданович, Грабар Андрей Владимирович
МПК / Мітки
МПК: B65G 35/00
Мітки: канатного, орган, гнучкого, конвеєра, робочий
