Вальцевий пристрій для подрібнення відходів гуми, шкіри та поліетилентерефталатних пляшок

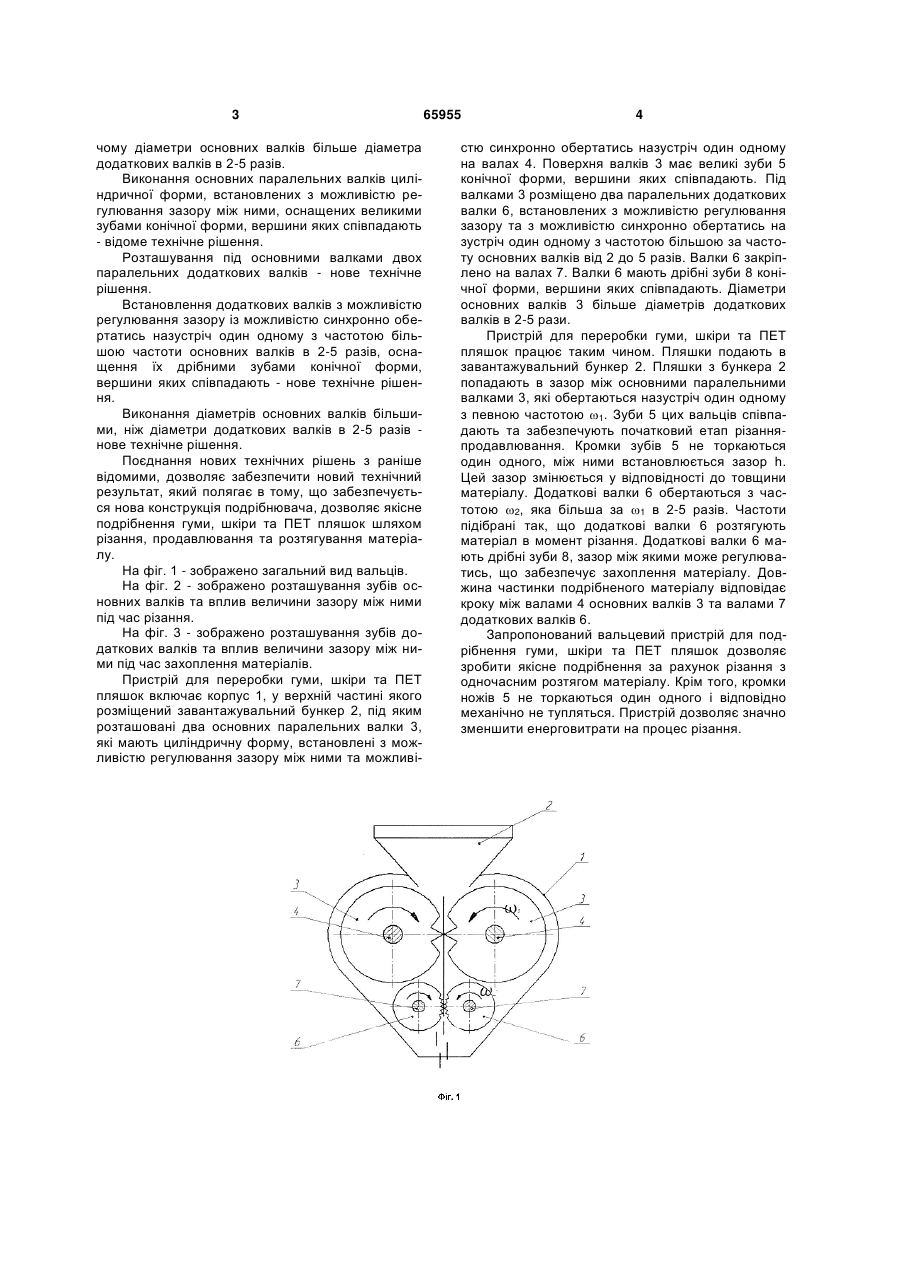

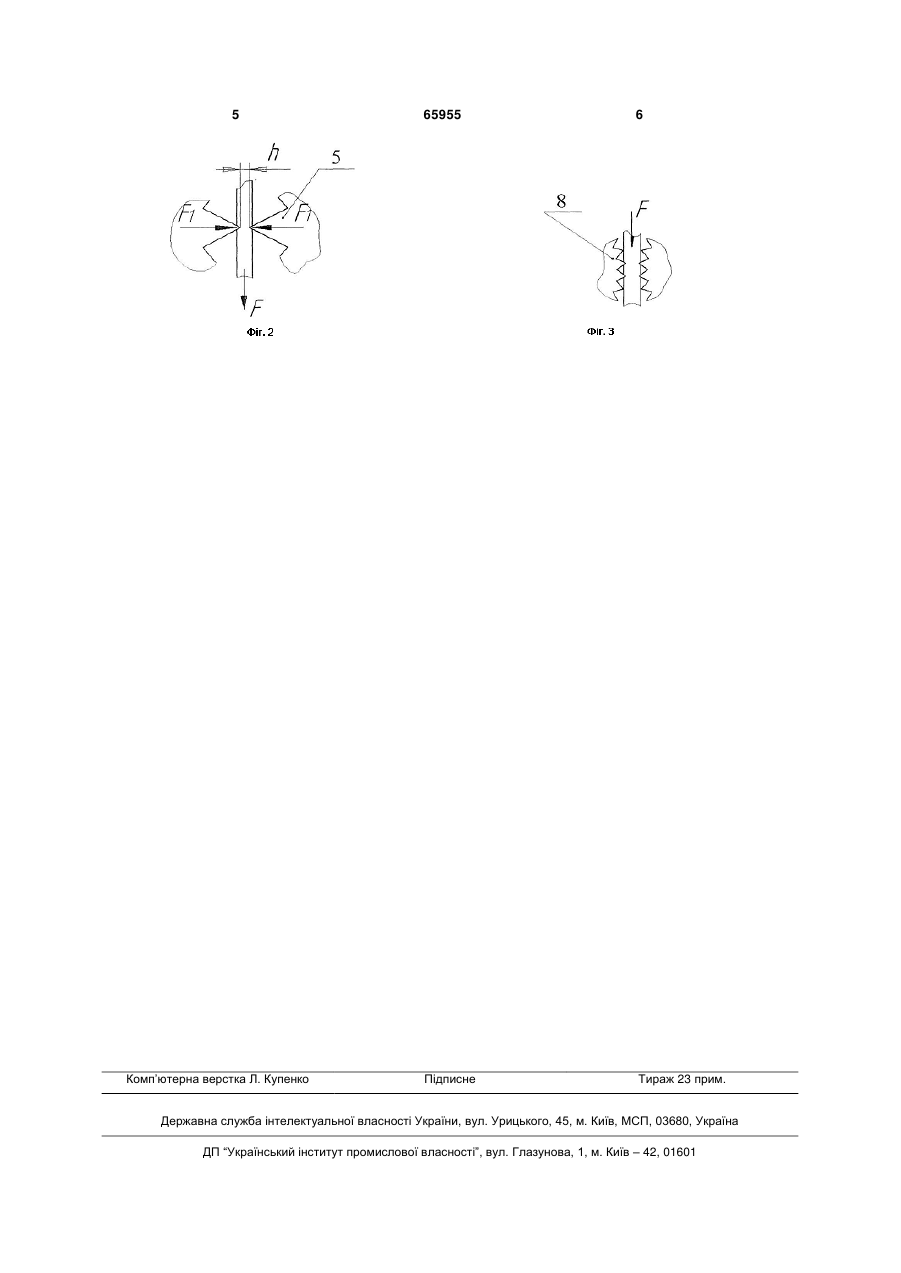

Вальцевий пристрій для подрібнення гуми, шкіри та поліетилентерефталатних пляшок, що включає корпус, завантажувальний бункер, два паралельні валки, встановлені з можливістю синхронного обертання назустріч один одному, повер 3 чому діаметри основних валків більше діаметра додаткових валків в 2-5 разів. Виконання основних паралельних валків циліндричної форми, встановлених з можливістю регулювання зазору між ними, оснащених великими зубами конічної форми, вершини яких співпадають - відоме технічне рішення. Розташування під основними валками двох паралельних додаткових валків - нове технічне рішення. Встановлення додаткових валків з можливістю регулювання зазору із можливістю синхронно обертатись назустріч один одному з частотою більшою частоти основних валків в 2-5 разів, оснащення їх дрібними зубами конічної форми, вершини яких співпадають - нове технічне рішення. Виконання діаметрів основних валків більшими, ніж діаметри додаткових валків в 2-5 разів нове технічне рішення. Поєднання нових технічних рішень з раніше відомими, дозволяє забезпечити новий технічний результат, який полягає в тому, що забезпечується нова конструкція подрібнювача, дозволяє якісне подрібнення гуми, шкіри та ПЕТ пляшок шляхом різання, продавлювання та розтягування матеріалу. На фіг. 1 - зображено загальний вид вальців. На фіг. 2 - зображено розташування зубів основних валків та вплив величини зазору між ними під час різання. На фіг. 3 - зображено розташування зубів додаткових валків та вплив величини зазору між ними під час захоплення матеріалів. Пристрій для переробки гуми, шкіри та ПЕТ пляшок включає корпус 1, у верхній частині якого розміщений завантажувальний бункер 2, під яким розташовані два основних паралельних валки 3, які мають циліндричну форму, встановлені з можливістю регулювання зазору між ними та можливі 65955 4 стю синхронно обертатись назустріч один одному на валах 4. Поверхня валків 3 має великі зуби 5 конічної форми, вершини яких співпадають. Під валками 3 розміщено два паралельних додаткових валки 6, встановлених з можливістю регулювання зазору та з можливістю синхронно обертатись на зустріч один одному з частотою більшою за частоту основних валків від 2 до 5 разів. Валки 6 закріплено на валах 7. Валки 6 мають дрібні зуби 8 конічної форми, вершини яких співпадають. Діаметри основних валків 3 більше діаметрів додаткових валків в 2-5 рази. Пристрій для переробки гуми, шкіри та ПЕТ пляшок працює таким чином. Пляшки подають в завантажувальний бункер 2. Пляшки з бункера 2 попадають в зазор між основними паралельними валками 3, які обертаються назустріч один одному з певною частотою 1. Зуби 5 цих вальців співпадають та забезпечують початковий етап різанняпродавлювання. Кромки зубів 5 не торкаються один одного, між ними встановлюється зазор h. Цей зазор змінюється у відповідності до товщини матеріалу. Додаткові валки 6 обертаються з частотою 2, яка більша за 1 в 2-5 разів. Частоти підібрані так, що додаткові валки 6 розтягують матеріал в момент різання. Додаткові валки 6 мають дрібні зуби 8, зазор між якими може регулюватись, що забезпечує захоплення матеріалу. Довжина частинки подрібненого матеріалу відповідає кроку між валами 4 основних валків 3 та валами 7 додаткових валків 6. Запропонований вальцевий пристрій для подрібнення гуми, шкіри та ПЕТ пляшок дозволяє зробити якісне подрібнення за рахунок різання з одночасним розтягом матеріалу. Крім того, кромки ножів 5 не торкаються один одного і відповідно механічно не тупляться. Пристрій дозволяє значно зменшити енерговитрати на процес різання. 5 Комп’ютерна верстка Л. Купенко 65955 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
