Пристрій для контролю положення колісної пари на рейковій колії
Номер патенту: 65997
Опубліковано: 26.12.2011
Автори: Дєгтярьова Лариса Миколаєвна, Осенін Юрій Іванович, Сергієнко Оксана Вікторівна, Малахов Олег Володимирович, Горбунов Микола Іванович, Мямлін Сергій Віталійович
Формула / Реферат
Пристрій для контролю положення колісної пари на рейковій колії, що містить жорстку раму, в пазах якої за допомогою болтових з'єднань закріплено датчикові коробки з датчиками, що являють собою, як мінімум, три ємнісні безконтактні перетворювачі, основою яких є по дві ємнісні пластини, направлені уздовж рейки, два з яких послідовно встановлені над однією рейкою, а решта - над іншою, перетворювачі сполучені з сумуючо-реєструючим блоком вимірювальної апаратури, оснащеним трьома підблоками, який відрізняється тим, що у кожному ємнісному безконтактному перетворювачі розміщено ще одну ємнісну пластину, загальна довжина якої перевищує сумарну ширину двох поздовжніх пластин, і яку встановлено упоперек цієї ж рейки, а жорстку раму пристрою прикріплено безпосередньо до рами візка.
Текст

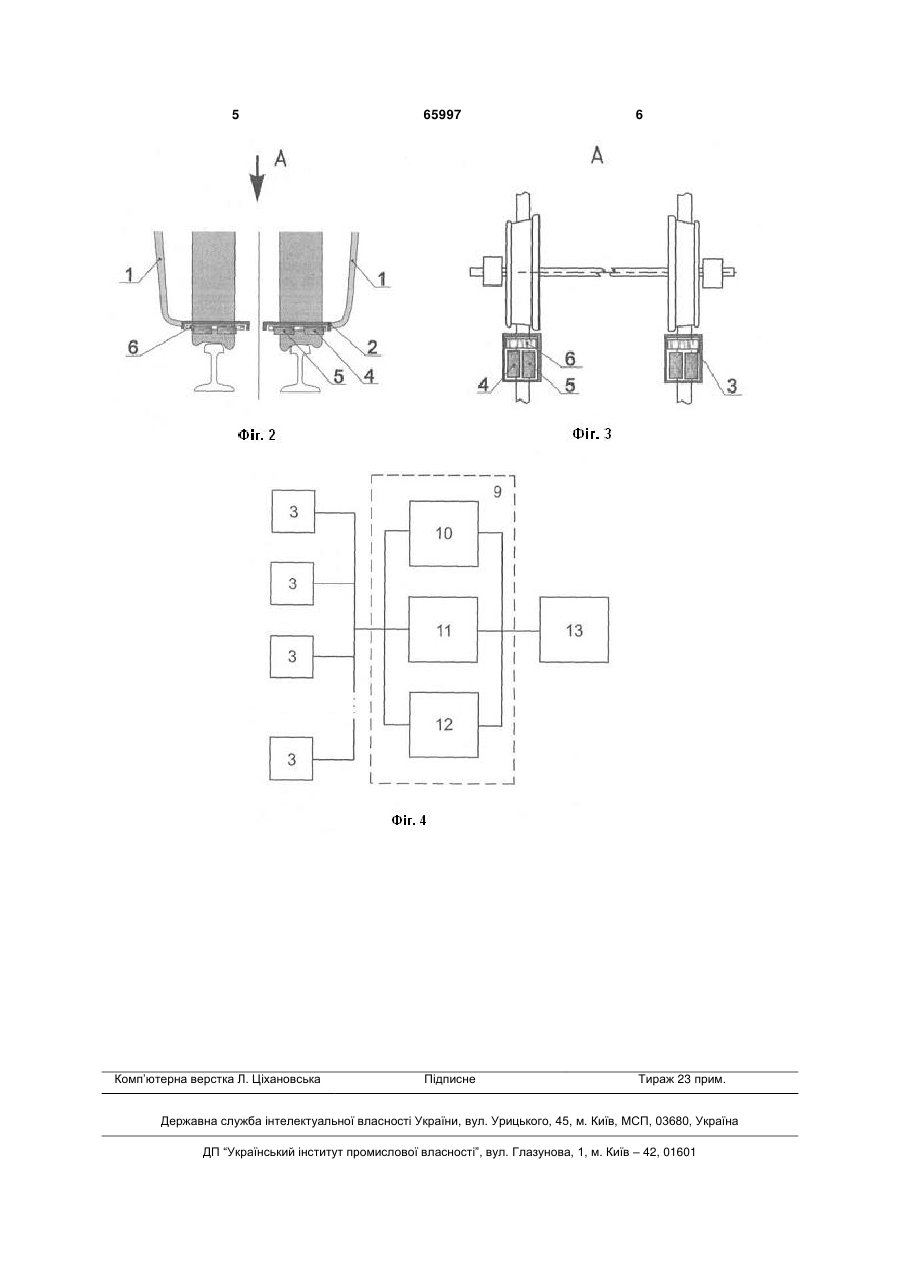

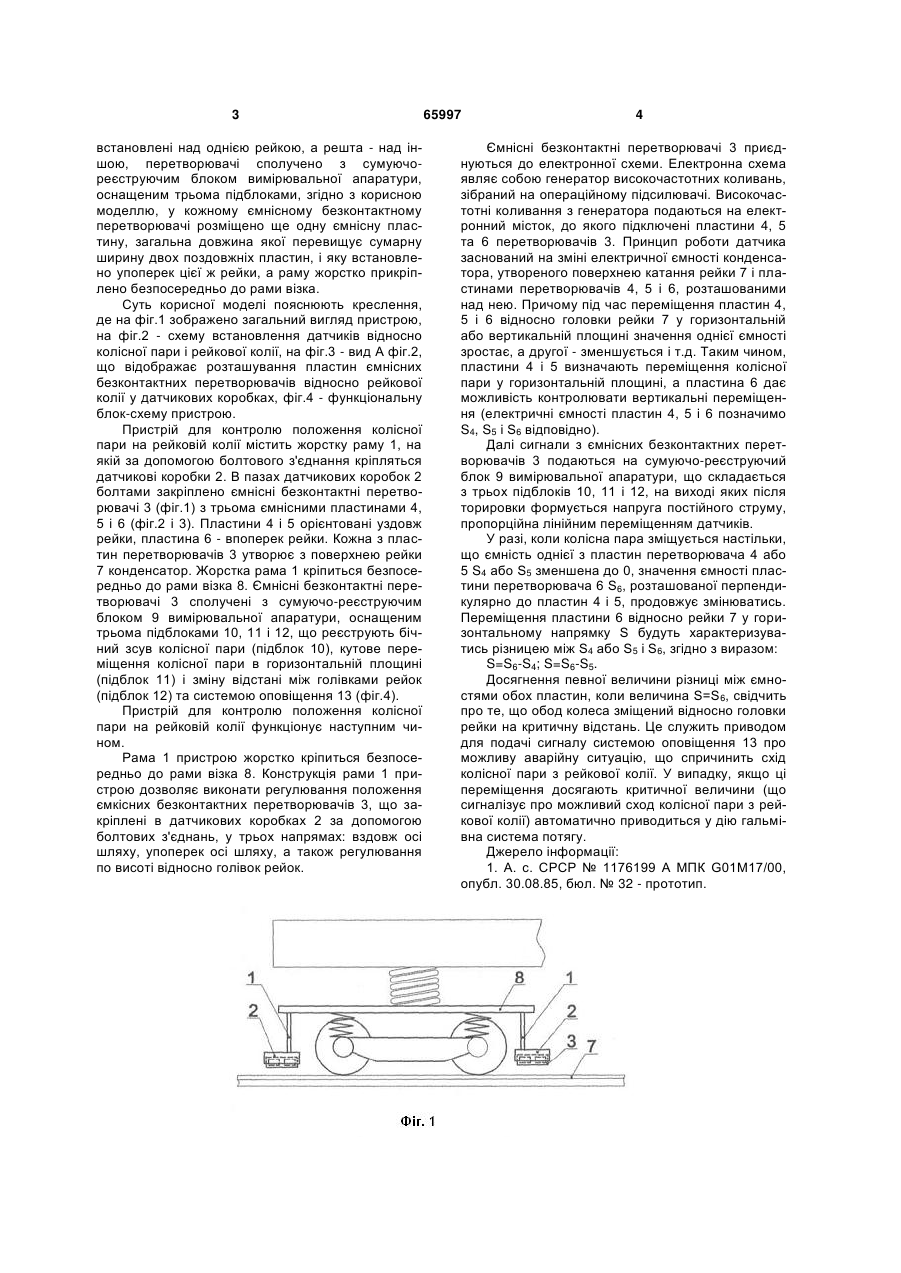

Пристрій для контролю положення колісної пари на рейковій колії, що містить жорстку раму, в пазах якої за допомогою болтових з'єднань закріп 3 встановлені над однією рейкою, а решта - над іншою, перетворювачі сполучено з сумуючореєструючим блоком вимірювальної апаратури, оснащеним трьома підблоками, згідно з корисною моделлю, у кожному ємнісному безконтактному перетворювачі розміщено ще одну ємнісну пластину, загальна довжина якої перевищує сумарну ширину двох поздовжніх пластин, і яку встановлено упоперек цієї ж рейки, а раму жорстко прикріплено безпосередньо до рами візка. Суть корисної моделі пояснюють креслення, де на фіг.1 зображено загальний вигляд пристрою, на фіг.2 - схему встановлення датчиків відносно колісної пари і рейкової колії, на фіг.3 - вид А фіг.2, що відображає розташування пластин ємнісних безконтактних перетворювачів відносно рейкової колії у датчикових коробках, фіг.4 - функціональну блок-схему пристрою. Пристрій для контролю положення колісної пари на рейковій колії містить жорстку раму 1, на якій за допомогою болтового з'єднання кріпляться датчикові коробки 2. В пазах датчикових коробок 2 болтами закріплено ємнісні безконтактні перетворювачі 3 (фіг.1) з трьома ємнісними пластинами 4, 5 і 6 (фіг.2 і 3). Пластини 4 і 5 орієнтовані уздовж рейки, пластина 6 - впоперек рейки. Кожна з пластин перетворювачів 3 утворює з поверхнею рейки 7 конденсатор. Жорстка рама 1 кріпиться безпосередньо до рами візка 8. Ємнісні безконтактні перетворювачі 3 сполучені з сумуючо-реєструючим блоком 9 вимірювальної апаратури, оснащеним трьома підблоками 10, 11 і 12, що реєструють бічний зсув колісної пари (підблок 10), кутове переміщення колісної пари в горизонтальній площині (підблок 11) і зміну відстані між голівками рейок (підблок 12) та системою оповіщення 13 (фіг.4). Пристрій для контролю положення колісної пари на рейковій колії функціонує наступним чином. Рама 1 пристрою жорстко кріпиться безпосередньо до рами візка 8. Конструкція рами 1 пристрою дозволяє виконати регулювання положення ємкісних безконтактних перетворювачів 3, що закріплені в датчикових коробках 2 за допомогою болтових з'єднань, у трьох напрямах: вздовж осі шляху, упоперек осі шляху, а також регулювання по висоті відносно голівок рейок. 65997 4 Ємнісні безконтактні перетворювачі 3 приєднуються до електронної схеми. Електронна схема являє собою генератор високочастотних коливань, зібраний на операційному підсилювачі. Високочастотні коливання з генератора подаються на електронний місток, до якого підключені пластини 4, 5 та 6 перетворювачів 3. Принцип роботи датчика заснований на зміні електричної ємності конденсатора, утвореного поверхнею катання рейки 7 і пластинами перетворювачів 4, 5 і 6, розташованими над нею. Причому під час переміщення пластин 4, 5 і 6 відносно головки рейки 7 у горизонтальній або вертикальній площині значення однієї ємності зростає, а другої - зменшується і т.д. Таким чином, пластини 4 і 5 визначають переміщення колісної пари у горизонтальній площині, а пластина 6 дає можливість контролювати вертикальні переміщення (електричні ємності пластин 4, 5 і 6 позначимо S4, S5 і S6 відповідно). Далі сигнали з ємнісних безконтактних перетворювачів 3 подаються на сумуючо-реєструючий блок 9 вимірювальної апаратури, що складається з трьох підблоків 10, 11 і 12, на виході яких після торировки формується напруга постійного струму, пропорційна лінійним переміщенням датчиків. У разі, коли колісна пара зміщується настільки, що ємність однієї з пластин перетворювача 4 або 5 S4 або S5 зменшена до 0, значення ємності пластини перетворювача 6 S6, розташованої перпендикулярно до пластин 4 і 5, продовжує змінюватись. Переміщення пластини 6 відносно рейки 7 у горизонтальному напрямку S будуть характеризуватись різницею між S4 або S5 і S6, згідно з виразом: S=S6-S4; S=S6-S5. Досягнення певної величини різниці між ємностями обох пластин, коли величина S=S6, свідчить про те, що обод колеса зміщений відносно головки рейки на критичну відстань. Це служить приводом для подачі сигналу системою оповіщення 13 про можливу аварійну ситуацію, що спричинить схід колісної пари з рейкової колії. У випадку, якщо ці переміщення досягають критичної величини (що сигналізує про можливий сход колісної пари з рейкової колії) автоматично приводиться у дію гальмівна система потягу. Джерело інформації: 1. А. с. СРСР № 1176199 А МПК G01M17/00, опубл. 30.08.85, бюл. № 32 - прототип. 5 Комп’ютерна верстка Л. Ціхановська 65997 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for control of a wheel pair on a rail track
Автори англійськоюOsenin Yurii Ivanovych, Miamlin Serhii Vitaliiovych, Horbunov Mykola Ivanovych, Malakhov Oleh Volodymyrovych, Serhiienko Oksana Viktorivna, Dehtiariova Larysa Mykolaivna
Назва патенту російськоюУстройство для контроля положения колесной пары на рельсовой колее
Автори російськоюОсенин Юрий Иванович, Мямлин Сергей Витальевич, Горбунов Николай Иванович, Малахов Олег Владимирович, Сергиенко Оксана Викторовна, Дегтярева Лариса Николаевна
МПК / Мітки
МПК: G01M 17/08
Мітки: колісної, пари, положення, рейковий, контролю, колії, пристрій
