Пристрій для запобігання сходу колісної пари з рейок
Номер патенту: 38720
Опубліковано: 12.01.2009
Формула / Реферат
Пристрій для запобігання сходу колісної пари з рейок, що являє собою металевий обід, закріплений на зовнішній грані колеса на відстані ℓ, що не перевищує поперечний розмір головки рейки, та який разом з колесом утворює жолоб за рахунок скосів, які виконані по периферії обода та колеса і які розташовано один навпроти одного.
Текст

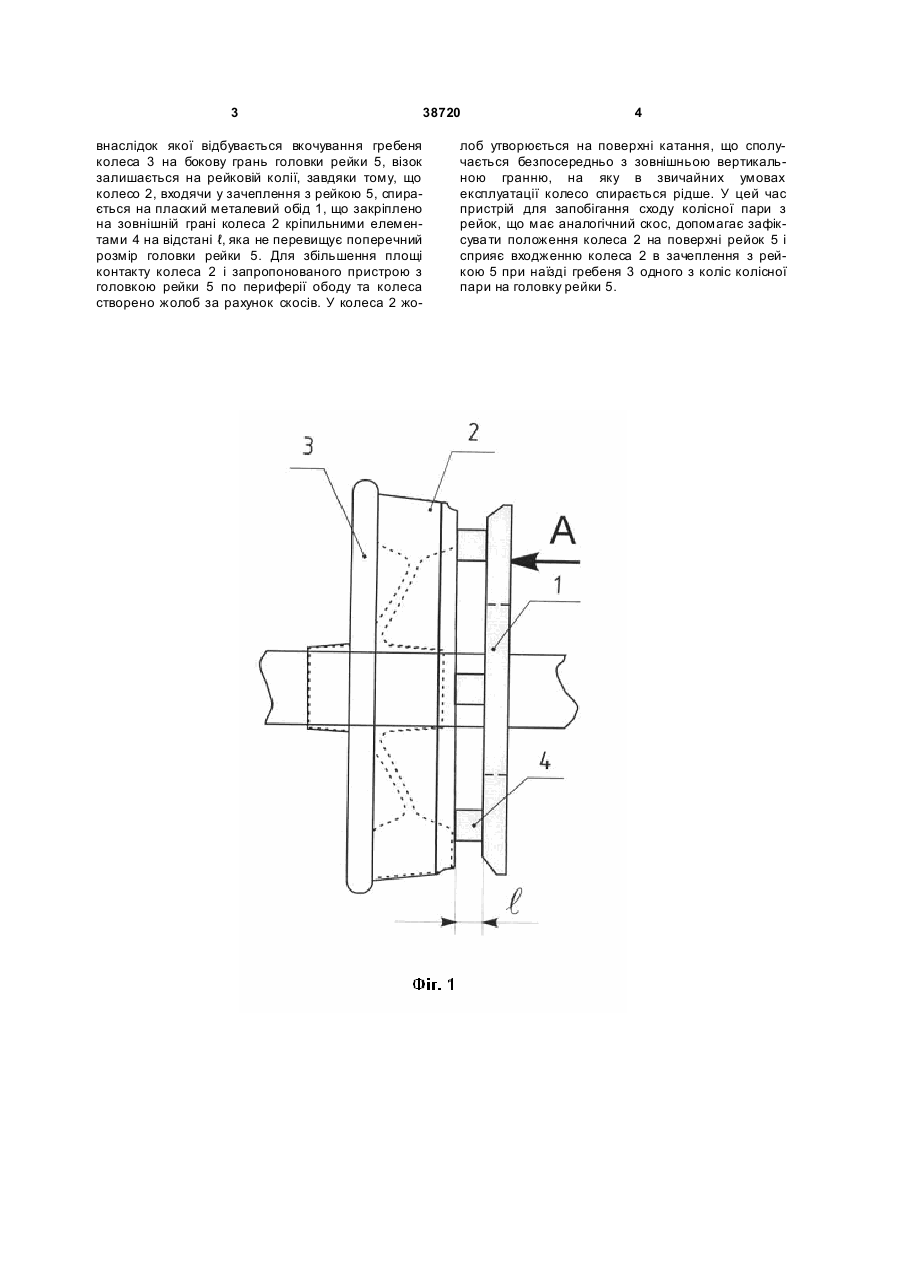

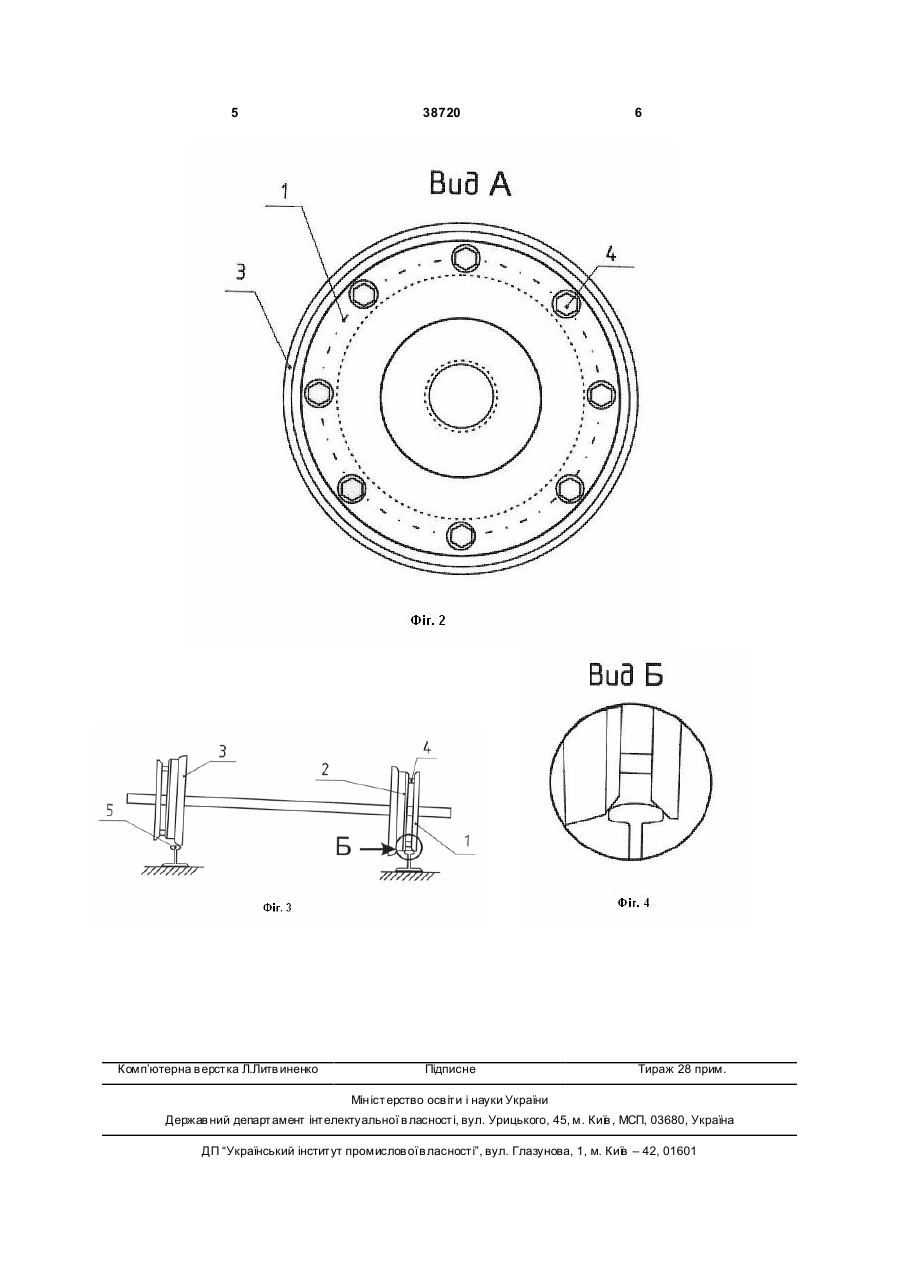

Пристрій для запобігання сходу колісної пари з рейок, що являє собою металевий обід, закріплений на зовнішній грані колеса на відстані ℓ, що не перевищує поперечний розмір головки рейки, та який разом з колесом утворює жолоб за рахунок скосів, які виконані по периферії обода та колеса і які розташовано один навпроти одного. (19) (21) u200807260 (22) 26.05.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ОСЕНІН ЮРІЙ ІВАНОВИЧ, U A, ДЕГТЯРЬОВА ЛАРИСА МИКОЛАЇВНА, U A (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ, UA 3 внаслідок якої відбувається вкочування гребеня колеса 3 на бокову грань головки рейки 5, візок залишається на рейковій колії, завдяки тому, що колесо 2, входячи у зачеплення з рейкою 5, спирається на плаский металевий обід 1, що закріплено на зовнішній грані колеса 2 кріпильними елементами 4 на відстані ℓ, яка не перевищує поперечний розмір головки рейки 5. Для збільшення площі контакту колеса 2 і запропонованого пристрою з головкою рейки 5 по периферії ободу та колеса створено жолоб за рахунок скосів. У колеса 2 жо 38720 4 лоб утворюється на поверхні катання, що сполучається безпосередньо з зовнішньою вертикальною гранню, на яку в звичайних умовах експлуатації колесо спирається рідше. У цей час пристрій для запобігання сходу колісної пари з рейок, що має аналогічний скос, допомагає зафіксува ти положення колеса 2 на поверхні рейок 5 і сприяє входженню колеса 2 в зачеплення з рейкою 5 при наїзді гребеня 3 одного з коліс колісної пари на головку рейки 5. 5 Комп’ютерна в ерстка Л.Литв иненко 38720 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for prevention of derailing of wheel pair
Автори англійськоюOsenin Yurii Ivanovych, Dehtiariova Larysa Mykolaivna
Назва патенту російськоюУстройство для предотвращения схода колесной пары с рельсов
Автори російськоюОсенин Юрий Иванович, Дегтярева Лариса Николаевна
МПК / Мітки
МПК: B61F 19/00, B61L 3/00
Мітки: сходу, рейок, пари, колісної, пристрій, запобігання
