Роторний гідравлічний гаситель коливань

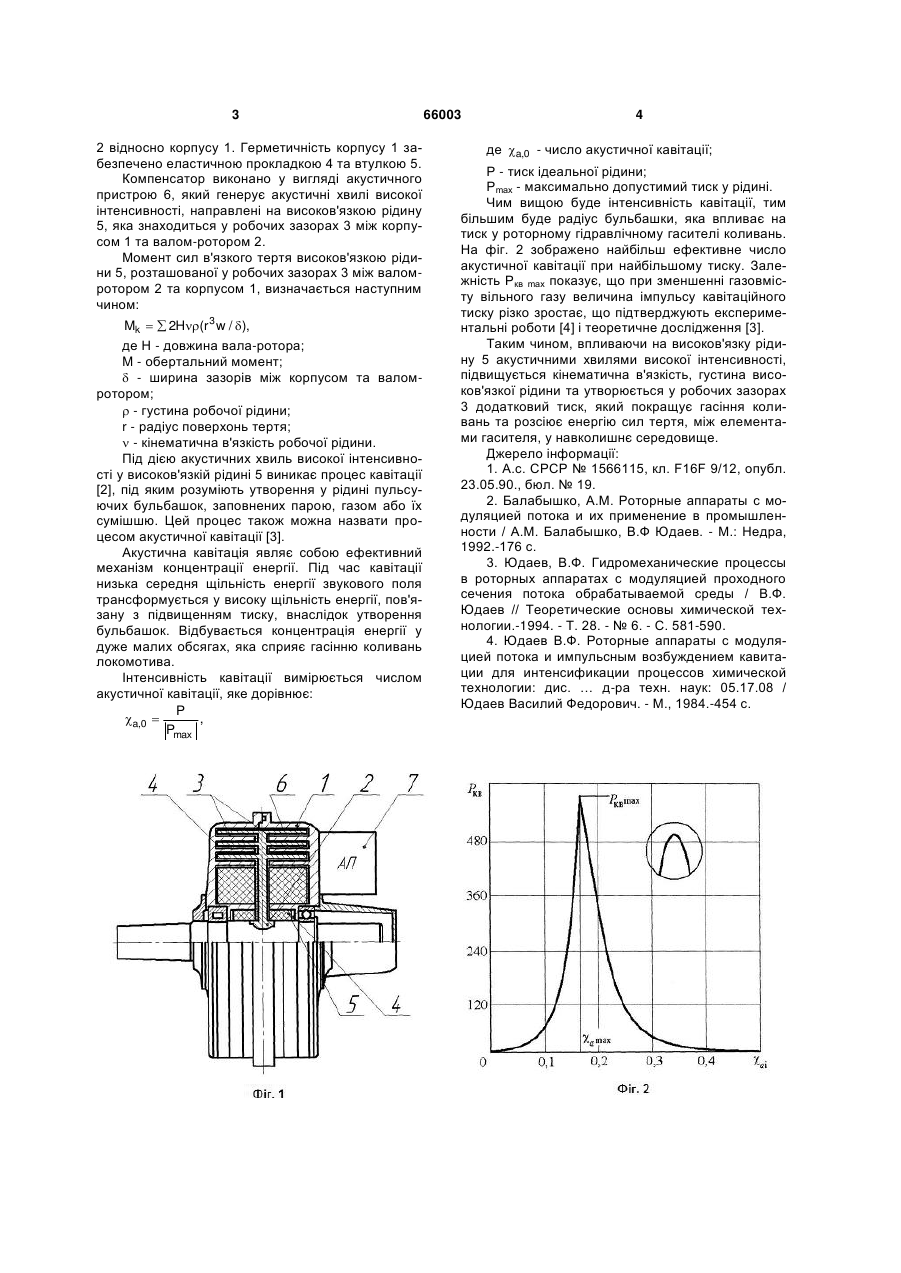

Роторний гідравлічний гаситель коливань, що містить корпус, вал-ротор, який утворює з корпусом робочі зазори і кінематично сполучений з демпфірованим об'єктом, причому робочі зазори заповнені високов'язкою рідиною, компенсатор, герметичність корпусу забезпечується еластичними прокладками і втулкою, який відрізняється тим, що компенсатор виконано у вигляді акустичного пристрою. (19) (21) u201105048 (22) 20.04.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ГОРБУНОВ МИКОЛА ІВАНОВИЧ, НОЖЕНКО ВОЛОДИМИР СЕРГІЙОВИЧ, КОВТАНЕЦЬ МАКСИМ ВОЛОДИМИРОВИЧ, КРАВЧЕНКО КАТЕРИНА ОЛЕКСАНДРІВНА, МАЛОХАТКО АНДРІЙ ОЛЕКСАНДРОВИЧ, КЛЮЄВ ОЛЕКСАНДР СЕМЕНОВИЧ 3 2 відносно корпусу 1. Герметичність корпусу 1 забезпечено еластичною прокладкою 4 та втулкою 5. Компенсатор виконано у вигляді акустичного пристрою 6, який генерує акустичні хвилі високої інтенсивності, направлені на високов'язкою рідину 5, яка знаходиться у робочих зазорах 3 між корпусом 1 та валом-ротором 2. Момент сил в'язкого тертя високов'язкою рідини 5, розташованої у робочих зазорах 3 між валомротором 2 та корпусом 1, визначається наступним чином: Mk   2H(r 3 w / ), де Н - довжина вала-ротора; M - обертальний момент;  - ширина зазорів між корпусом та валомротором;  - густина робочої рідини; r - радіус поверхонь тертя;  - кінематична в'язкість робочої рідини. Під дією акустичних хвиль високої інтенсивності у високов'язкій рідині 5 виникає процес кавітації [2], під яким розуміють утворення у рідині пульсуючих бульбашок, заповнених парою, газом або їх сумішшю. Цей процес також можна назвати процесом акустичної кавітації [3]. Акустична кавітація являє собою ефективний механізм концентрації енергії. Під час кавітації низька середня щільність енергії звукового поля трансформується у високу щільність енергії, пов'язану з підвищенням тиску, внаслідок утворення бульбашок. Відбувається концентрація енергії у дуже малих обсягах, яка сприяє гасінню коливань локомотива. Інтенсивність кавітації вимірюється числом акустичної кавітації, яке дорівнює: P a,0  , Pmax 66003 4 де a,0 - число акустичної кавітації; Р - тиск ідеальної рідини; Рmах - максимально допустимий тиск у рідині. Чим вищою буде інтенсивність кавітації, тим більшим буде радіус бульбашки, яка впливає на тиск у роторному гідравлічному гасителі коливань. На фіг. 2 зображено найбільш ефективне число акустичної кавітації при найбільшому тиску. Залежність Ркв mах показує, що при зменшенні газовмісту вільного газу величина імпульсу кавітаційного тиску різко зростає, що підтверджують експериментальні роботи [4] і теоретичне дослідження [3]. Таким чином, впливаючи на високов'язку рідину 5 акустичними хвилями високої інтенсивності, підвищується кінематична в'язкість, густина високов'язкої рідини та утворюється у робочих зазорах 3 додатковий тиск, який покращує гасіння коливань та розсіює енергію сил тертя, між елементами гасителя, у навколишнє середовище. Джерело інформації: 1. А.с. СРСР № 1566115, кл. F16F 9/12, опубл. 23.05.90., бюл. № 19. 2. Балабышко, A.M. Роторные аппараты с модуляцией потока и их применение в промышленности / A.M. Балабышко, В.Ф Юдаев. - М.: Недра, 1992.-176 с. 3. Юдаев, В.Ф. Гидромеханические процессы в роторных аппаратах с модуляцией проходного сечения потока обрабатываемой среды / В.Ф. Юдаев // Теоретические основы химической технологии.-1994. - Т. 28. - № 6. - С. 581-590. 4. Юдаев В.Ф. Роторные аппараты с модуляцией потока и импульсным возбуждением кавитации для интенсификации процессов химической технологии: дис. … д-ра техн. наук: 05.17.08 / Юдаев Василий Федорович. - М., 1984.-454 с. 5 Комп’ютерна верстка А. Крижанівський 66003 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
