Маятниковий гаситель поперечних коливань
Номер патенту: 3381
Опубліковано: 15.11.2004
Автори: Ахтямов Альберт Мінахметович, Носко Павло Леонідович
Формула / Реферат
Маятниковий гаситель поперечних коливань, що містить прикріплену до платформи транспортного засобу криволінійну напрямну, шарнірно з'єднану з платформою кулісу з розміщеним у ній важелем, один кінець якого шарнірно з'єднано з вантажем у вигляді котка, притиснутого пружиною до напрямної, а на іншому установлено противагу, який відрізняється тим, що поверхню кочення котка виконано погумованою, а на важелі між противагою і пружиною встановлено замкнений між упорними шайбами гумовий циліндр.
Текст

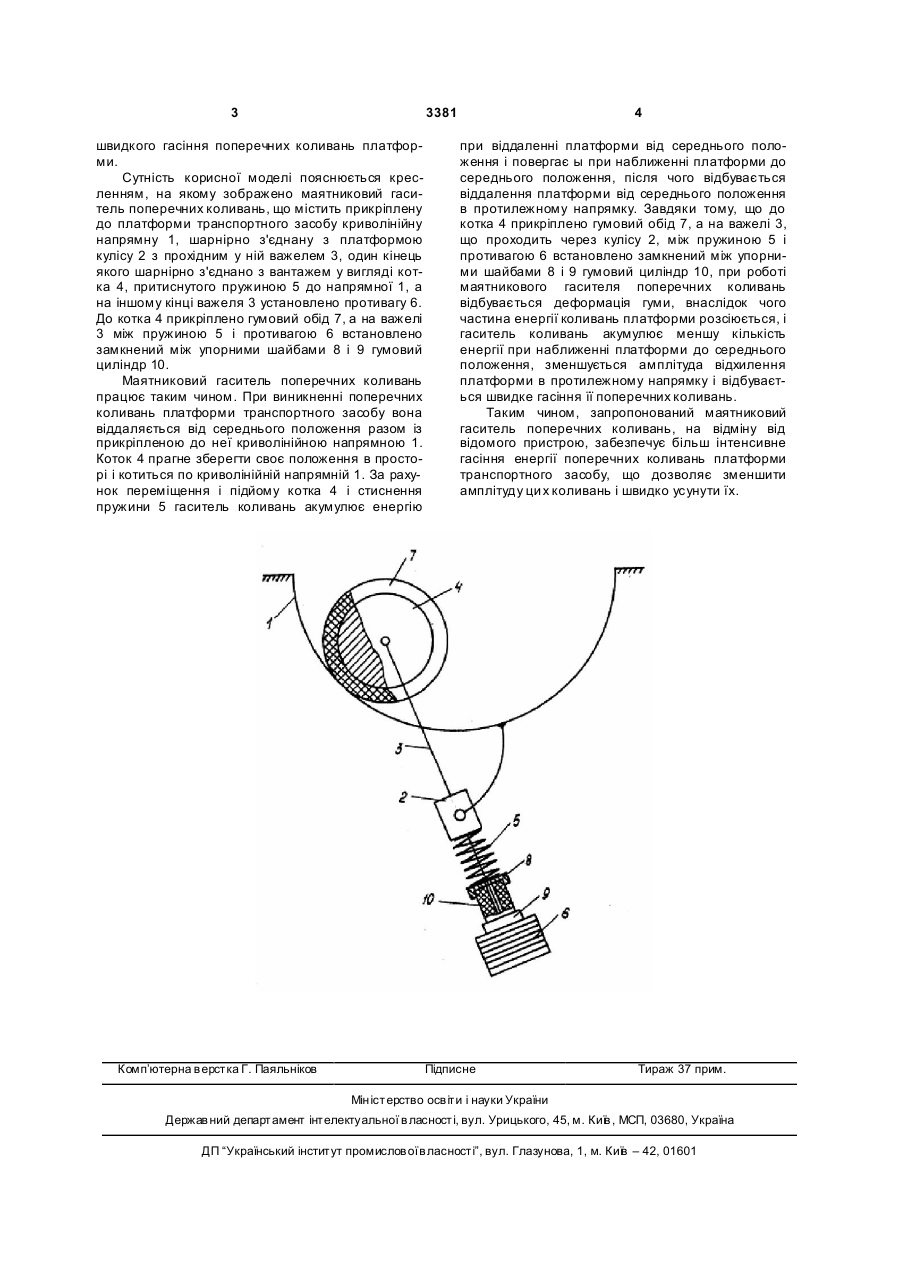

Маятниковий гаситель поперечних коливань, що містить прикріплену до платформи транспорт 3 3381 швидкого гасіння поперечних коливань платформи. Сутність корисної моделі пояснюється кресленням, на якому зображено маятниковий гаситель поперечних коливань, що містить прикріплену до платформи транспортного засобу криволінійну напрямну 1, шарнірно з'єднану з платформою кулісу 2 з прохідним у ній важелем 3, один кінець якого шарнірно з'єднано з вантажем у вигляді котка 4, притиснутого пружиною 5 до напрямної 1, а на іншому кінці важеля 3 установлено противагу 6. До котка 4 прикріплено гумовий обід 7, а на важелі 3 між пружиною 5 і противагою 6 встановлено замкнений між упорними шайбами 8 і 9 гумовий циліндр 10. Маятниковий гаситель поперечних коливань працює таким чином. При виникненні поперечних коливань платформи транспортного засобу вона віддаляється від середнього положення разом із прикріпленою до неї криволінійною напрямною 1. Коток 4 прагне зберегти своє положення в просторі і котиться по криволінійній напрямній 1. За рахунок переміщення і підйому котка 4 і стиснення пружини 5 гаситель коливань акумулює енергію Комп’ютерна в ерстка Г. Паяльніков 4 при віддаленні платформи від середнього положення і повергає ы при наближенні платформи до середнього положення, після чого відбувається віддалення платформи від середнього положення в протилежному напрямку. Завдяки тому, що до котка 4 прикріплено гумовий обід 7, а на важелі 3, що проходить через кулісу 2, між пружиною 5 і противагою 6 встановлено замкнений між упорними шайбами 8 і 9 гумовий циліндр 10, при роботі маятникового гасителя поперечних коливань відбувається деформація гуми, внаслідок чого частина енергії коливань платформи розсіюється, і гаситель коливань акумулює меншу кількість енергії при наближенні платформи до середнього положення, зменшується амплітуда відхилення платформи в протилежному напрямку і відбувається швидке гасіння її поперечних коливань. Таким чином, запропонований маятниковий гаситель поперечних коливань, на відміну від відомого пристрою, забезпечує більш інтенсивне гасіння енергії поперечних коливань платформи транспортного засобу, що дозволяє зменшити амплітуду ци х коливань і швидко усунути їх. Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюNosko Pavlo Leonidovych, Akhtiamov Albert Minakhmetovych
Автори російськоюНоско Павел Леонидович, Ахтямов Альберт Минахметович
МПК / Мітки
МПК: F16G 15/00
Мітки: поперечних, маятниковий, гаситель, коливань
