Пристрій для розподілення потоку виробів циліндричної форми

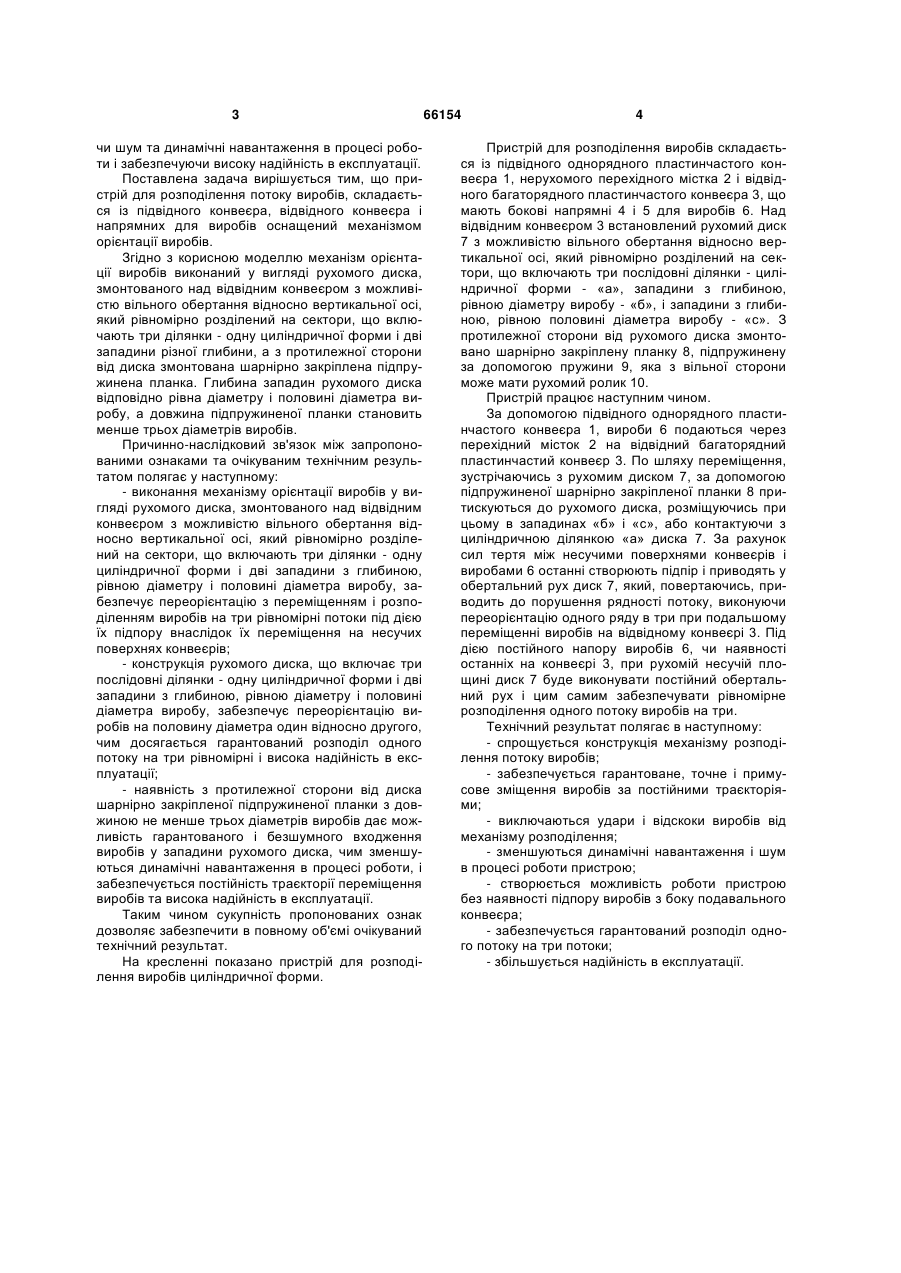

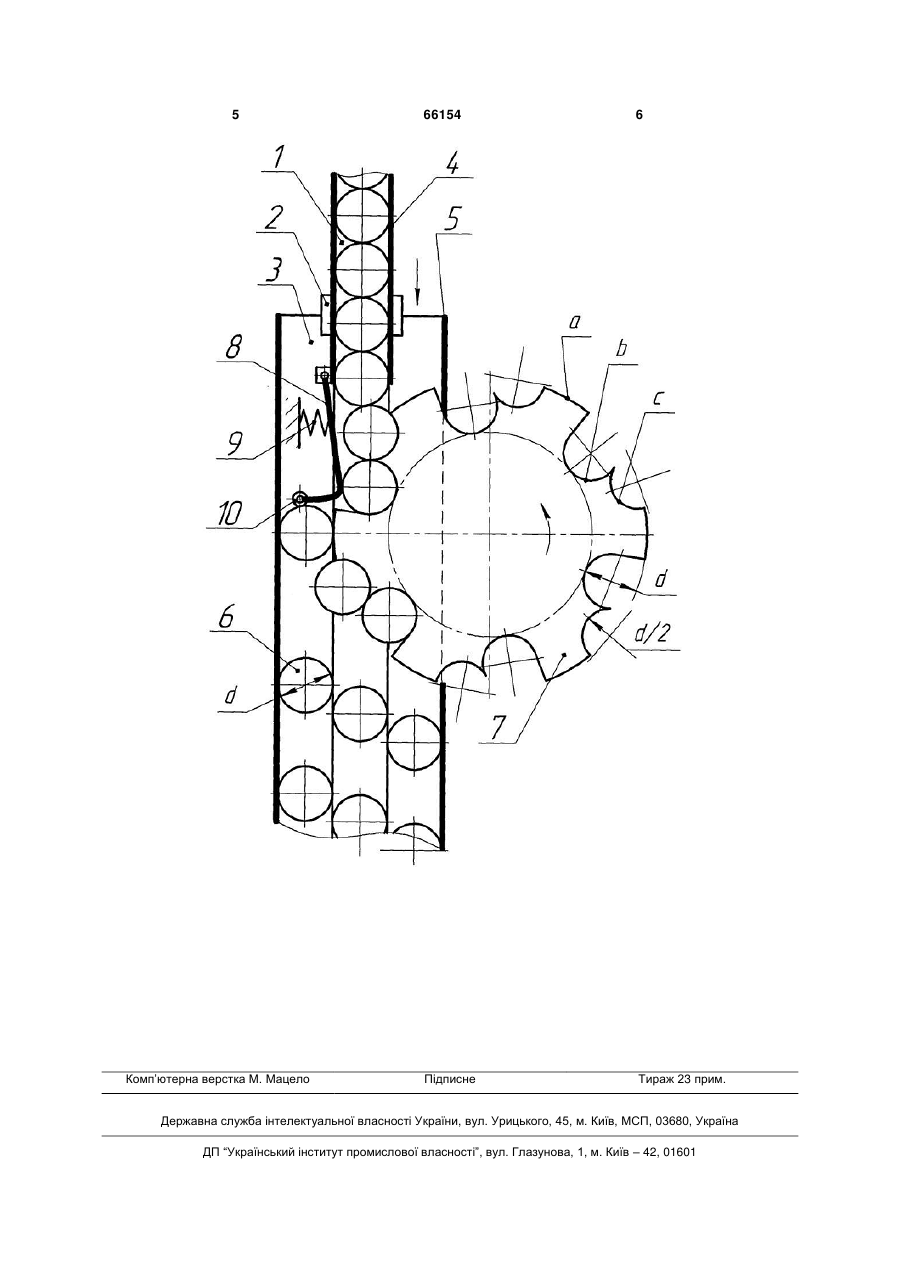

1. Пристрій для розподілення потоку виробів циліндричної форми, що складається із підвідного однорядного і відвідного багаторядного пластинчастих конвеєрів із напрямними для виробів, нерухомого перехідного містка і механізму орієнтації 3 чи шум та динамічні навантаження в процесі роботи і забезпечуючи високу надійність в експлуатації. Поставлена задача вирішується тим, що пристрій для розподілення потоку виробів, складається із підвідного конвеєра, відвідного конвеєра і напрямних для виробів оснащений механізмом орієнтації виробів. Згідно з корисною моделлю механізм орієнтації виробів виконаний у вигляді рухомого диска, змонтованого над відвідним конвеєром з можливістю вільного обертання відносно вертикальної осі, який рівномірно розділений на сектори, що включають три ділянки - одну циліндричної форми і дві западини різної глибини, а з протилежної сторони від диска змонтована шарнірно закріплена підпружинена планка. Глибина западин рухомого диска відповідно рівна діаметру і половині діаметра виробу, а довжина підпружиненої планки становить менше трьох діаметрів виробів. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає у наступному: - виконання механізму орієнтації виробів у вигляді рухомого диска, змонтованого над відвідним конвеєром з можливістю вільного обертання відносно вертикальної осі, який рівномірно розділений на сектори, що включають три ділянки - одну циліндричної форми і дві западини з глибиною, рівною діаметру і половині діаметра виробу, забезпечує переорієнтацію з переміщенням і розподіленням виробів на три рівномірні потоки під дією їх підпору внаслідок їх переміщення на несучих поверхнях конвеєрів; - конструкція рухомого диска, що включає три послідовні ділянки - одну циліндричної форми і дві западини з глибиною, рівною діаметру і половині діаметра виробу, забезпечує переорієнтацію виробів на половину діаметра один відносно другого, чим досягається гарантований розподіл одного потоку на три рівномірні і висока надійність в експлуатації; - наявність з протилежної сторони від диска шарнірно закріпленої підпружиненої планки з довжиною не менше трьох діаметрів виробів дає можливість гарантованого і безшумного входження виробів у западини рухомого диска, чим зменшуються динамічні навантаження в процесі роботи, і забезпечується постійність траєкторії переміщення виробів та висока надійність в експлуатації. Таким чином сукупність пропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано пристрій для розподілення виробів циліндричної форми. 66154 4 Пристрій для розподілення виробів складається із підвідного однорядного пластинчастого конвеєра 1, нерухомого перехідного містка 2 і відвідного багаторядного пластинчастого конвеєра 3, що мають бокові напрямні 4 і 5 для виробів 6. Над відвідним конвеєром 3 встановлений рухомий диск 7 з можливістю вільного обертання відносно вертикальної осі, який рівномірно розділений на сектори, що включають три послідовні ділянки - циліндричної форми - «а», западини з глибиною, рівною діаметру виробу - «б», і западини з глибиною, рівною половині діаметра виробу - «с». З протилежної сторони від рухомого диска змонтовано шарнірно закріплену планку 8, підпружинену за допомогою пружини 9, яка з вільної сторони може мати рухомий ролик 10. Пристрій працює наступним чином. За допомогою підвідного однорядного пластинчастого конвеєра 1, вироби 6 подаються через перехідний місток 2 на відвідний багаторядний пластинчастий конвеєр 3. По шляху переміщення, зустрічаючись з рухомим диском 7, за допомогою підпружиненої шарнірно закріпленої планки 8 притискуються до рухомого диска, розміщуючись при цьому в западинах «б» і «с», або контактуючи з циліндричною ділянкою «а» диска 7. За рахунок сил тертя між несучими поверхнями конвеєрів і виробами 6 останні створюють підпір і приводять у обертальний рух диск 7, який, повертаючись, приводить до порушення рядності потоку, виконуючи переорієнтацію одного ряду в три при подальшому переміщенні виробів на відвідному конвеєрі 3. Під дією постійного напору виробів 6, чи наявності останніх на конвеєрі 3, при рухомій несучій площині диск 7 буде виконувати постійний обертальний рух і цим самим забезпечувати рівномірне розподілення одного потоку виробів на три. Технічний результат полягає в наступному: - спрощується конструкція механізму розподілення потоку виробів; - забезпечується гарантоване, точне і примусове зміщення виробів за постійними траєкторіями; - виключаються удари і відскоки виробів від механізму розподілення; - зменшуються динамічні навантаження і шум в процесі роботи пристрою; - створюється можливість роботи пристрою без наявності підпору виробів з боку подавального конвеєра; - забезпечується гарантований розподіл одного потоку на три потоки; - збільшується надійність в експлуатації. 5 Комп’ютерна верстка М. Мацело 66154 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
