Диск вітрового колеса

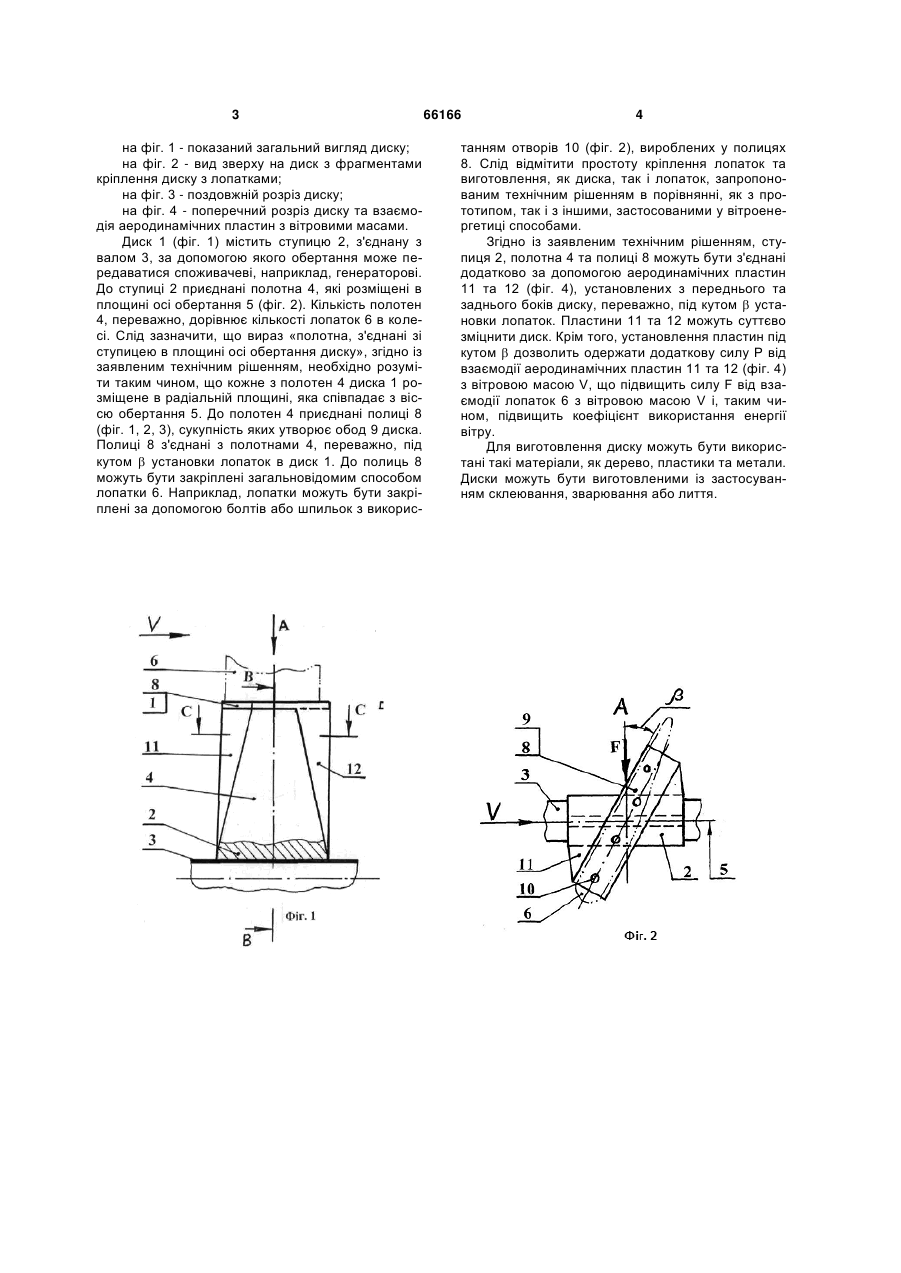

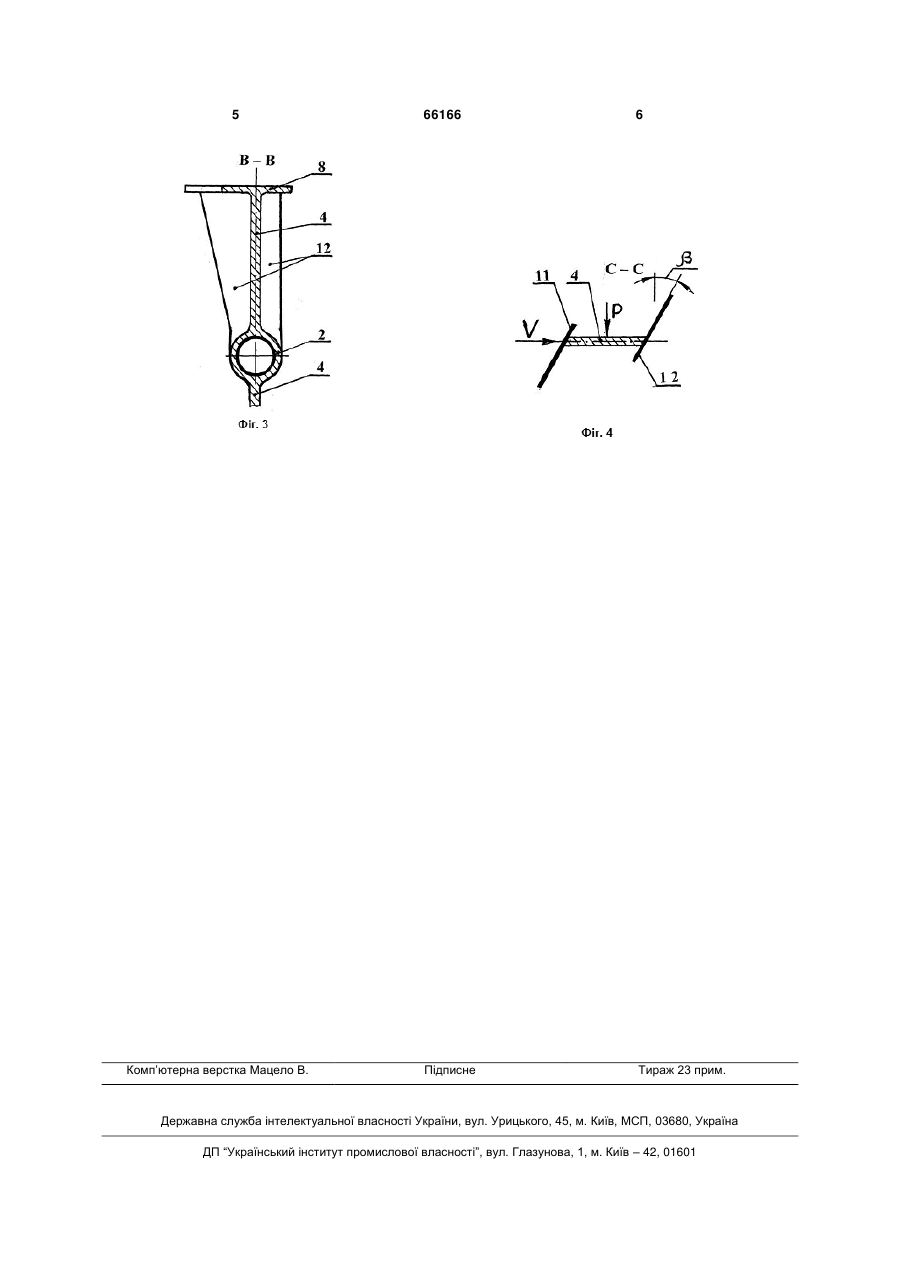

1. Диск вітрового колеса, що містить ступицю, полотно, з'єднане зі ступицею та приєднаний до 3 на фіг. 1 - показаний загальний вигляд диску; на фіг. 2 - вид зверху на диск з фрагментами кріплення диску з лопатками; на фіг. 3 - поздовжній розріз диску; на фіг. 4 - поперечний розріз диску та взаємодія аеродинамічних пластин з вітровими масами. Диск 1 (фіг. 1) містить ступицю 2, з'єднану з валом 3, за допомогою якого обертання може передаватися споживачеві, наприклад, генераторові. До ступиці 2 приєднані полотна 4, які розміщені в площині осі обертання 5 (фіг. 2). Кількість полотен 4, переважно, дорівнює кількості лопаток 6 в колесі. Слід зазначити, що вираз «полотна, з'єднані зі ступицею в площині осі обертання диску», згідно із заявленим технічним рішенням, необхідно розуміти таким чином, що кожне з полотен 4 диска 1 розміщене в радіальній площині, яка співпадає з віссю обертання 5. До полотен 4 приєднані полиці 8 (фіг. 1, 2, 3), сукупність яких утворює обод 9 диска. Полиці 8 з'єднані з полотнами 4, переважно, під кутом  установки лопаток в диск 1. До полиць 8 можуть бути закріплені загальновідомим способом лопатки 6. Наприклад, лопатки можуть бути закріплені за допомогою болтів або шпильок з викорис 66166 4 танням отворів 10 (фіг. 2), вироблених у полицях 8. Слід відмітити простоту кріплення лопаток та виготовлення, як диска, так і лопаток, запропонованим технічним рішенням в порівнянні, як з прототипом, так і з іншими, застосованими у вітроенергетиці способами. Згідно із заявленим технічним рішенням, ступиця 2, полотна 4 та полиці 8 можуть бути з'єднані додатково за допомогою аеродинамічних пластин 11 та 12 (фіг. 4), установлених з переднього та заднього боків диску, переважно, під кутом  установки лопаток. Пластини 11 та 12 можуть суттєво зміцнити диск. Крім того, установлення пластин під кутом  дозволить одержати додаткову силу Р від взаємодії аеродинамічних пластин 11 та 12 (фіг. 4) з вітровою масою V, що підвищить силу F від взаємодії лопаток 6 з вітровою масою V і, таким чином, підвищить коефіцієнт використання енергії вітру. Для виготовлення диску можуть бути використані такі матеріали, як дерево, пластики та метали. Диски можуть бути виготовленими із застосуванням склеювання, зварювання або лиття. 5 Комп’ютерна верстка Мацело В. 66166 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
