Реабілітаційний диск

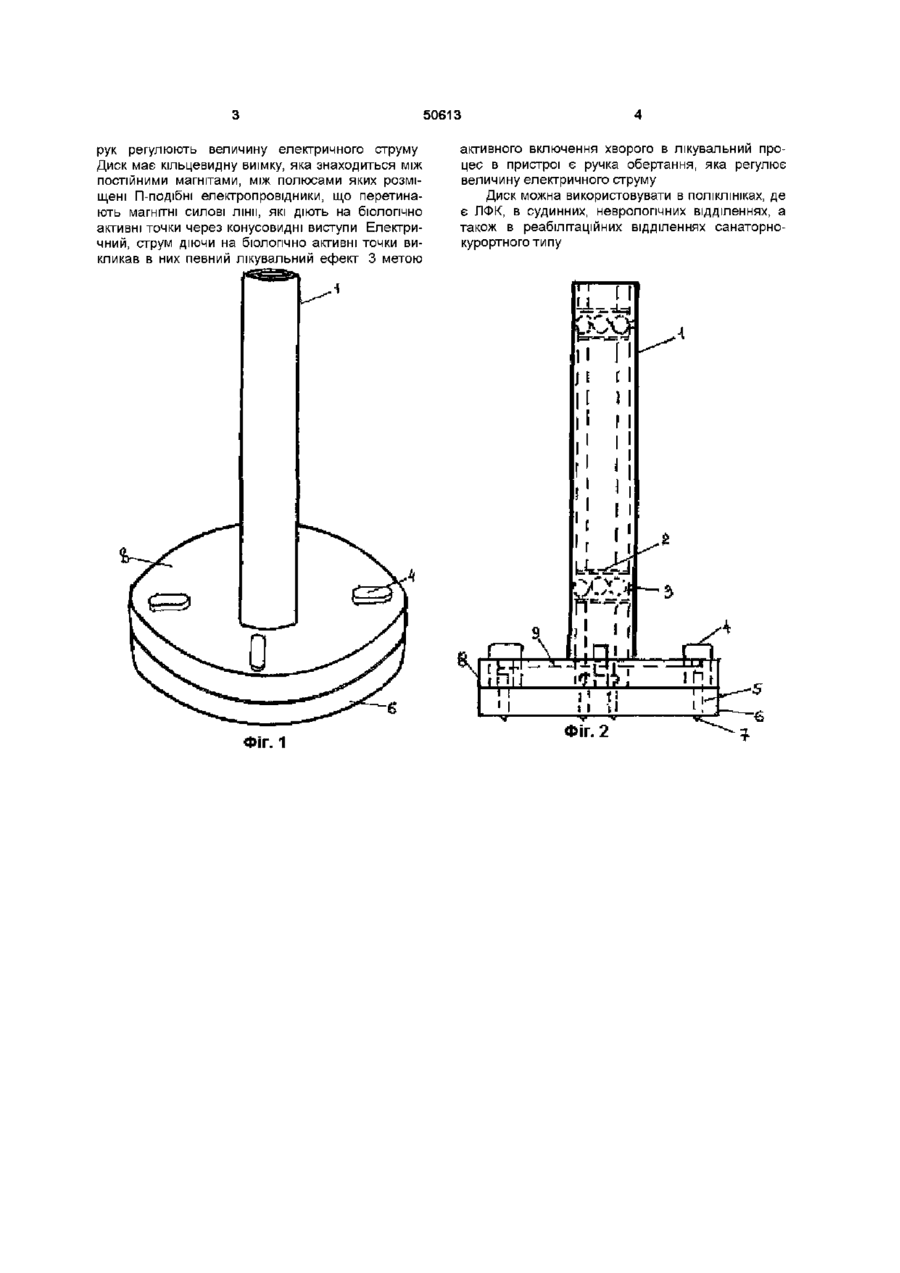

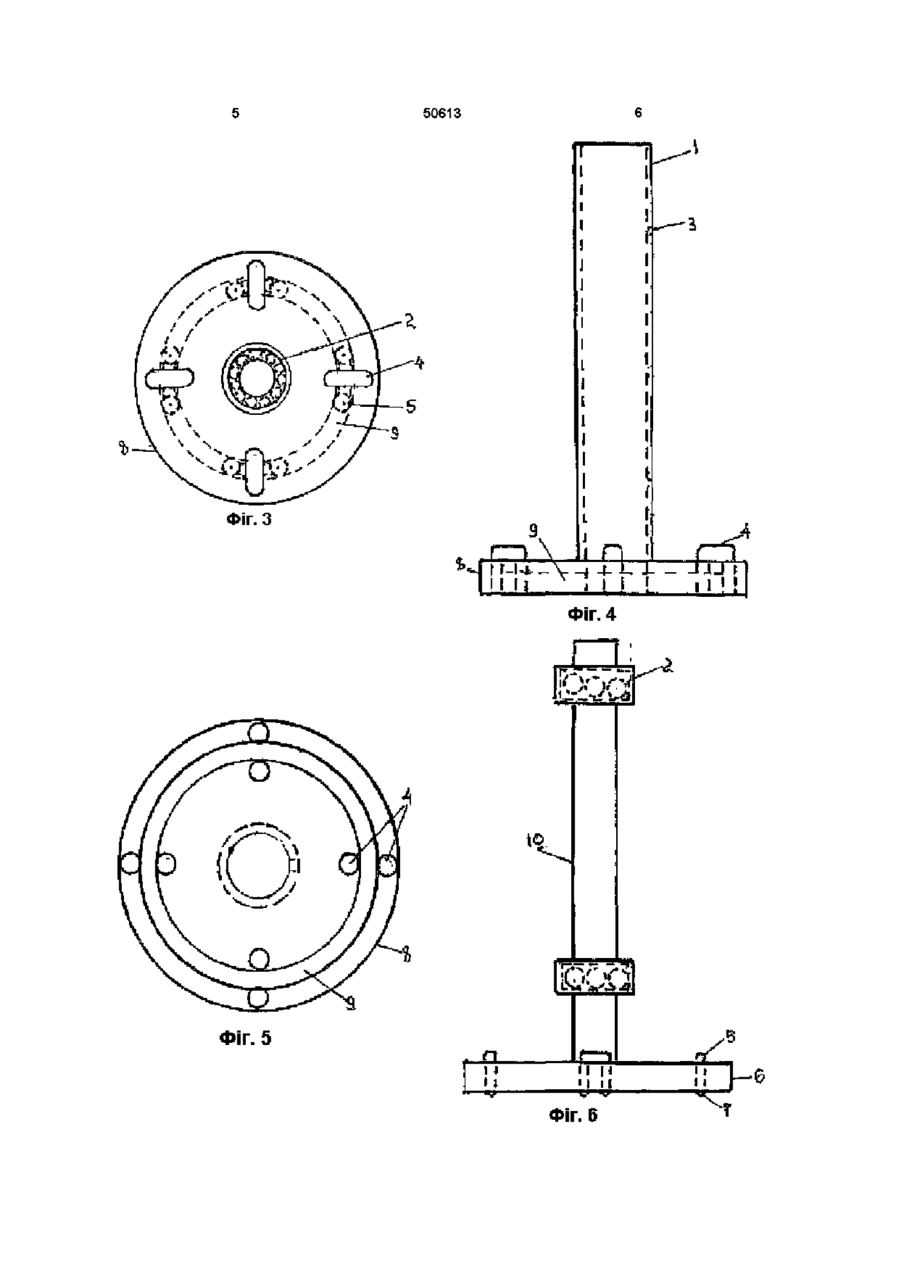

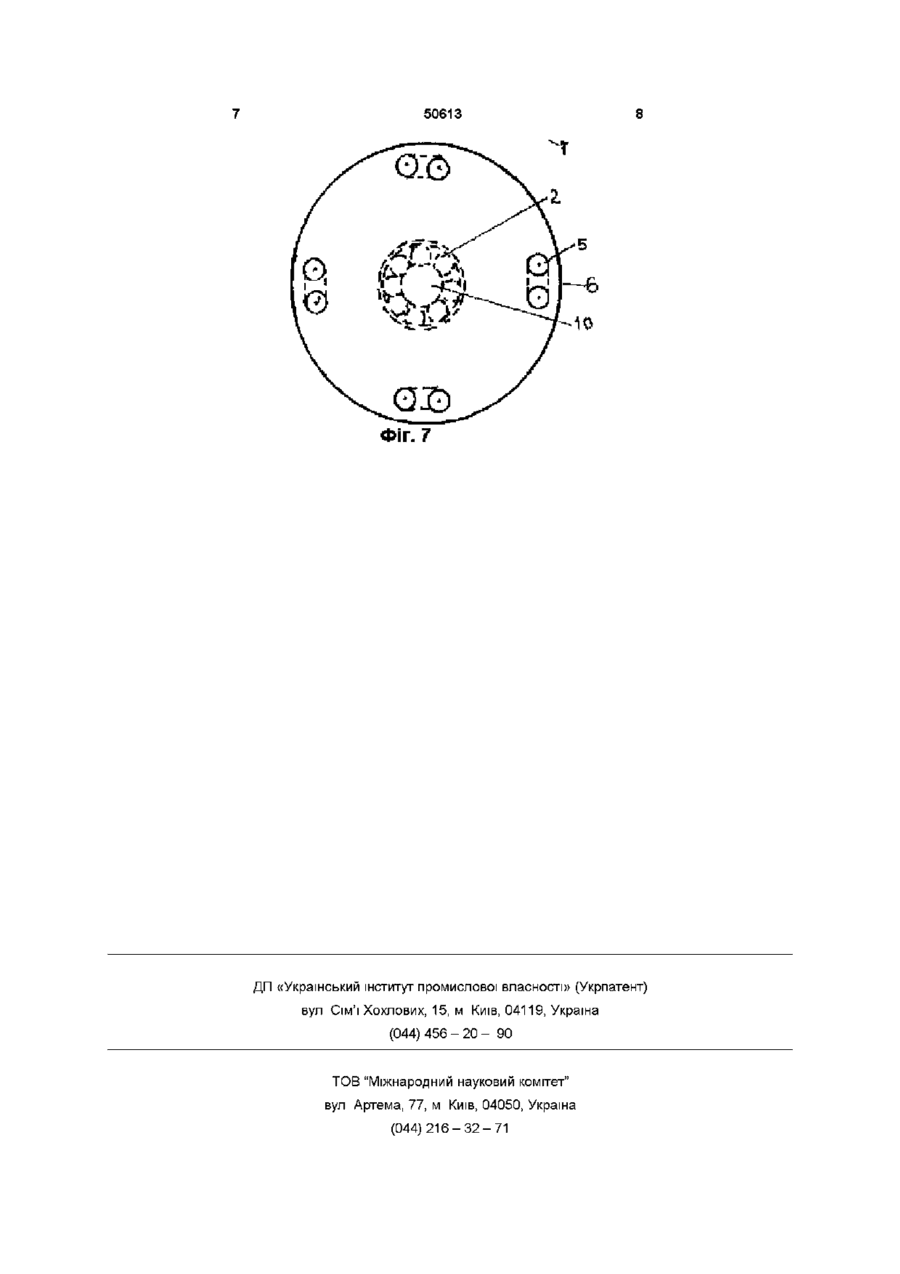

Реабілітаційний диск, що містить плоску нерухому основу, яку прикладають до шкіри хворої ділянки, який відрізняється тим, що має кільцевидну виїмку, яка знаходиться між постійними магнітами, між полюсами яких розміщені П-подібні електропровідники, що перетинають магнітні силові лінії, які діють на біологічно активні точки через конусовидні виступи, і має ручку обертання, яка регулює величину електричного струму видної виїмки, яка знаходиться між постійними магнітами, між полюсами яких розміщені П-подібні електропровідники, що перетинають магнітні силові лінії, які діють на біологічно активні точки через конусовидні виступи Диск має ручку обертання, яка регулює величину електричного струму На кресленнях зображений реабілітаційний диск Фіг 1 - загальний вигляд, Фіг 2 - вид в розрізі, Фіг 3 - вид зверху, Фіг 4, 5 - пристрій у розібраному вигляді, вид знизу, Фіг 6, 7 - вид збоку і зверху Реабілітаційний диск складається з ручки обертання 1, з'єднаної з рухомим диском 8 і закріпленою на підшипниках 2, яка мав два отвори 3 (верхній і нижній) фіксуючого гвинта На рухомому диску 8 закріплені чотири постійних магніти 4, між полюсами яких рухаються П-подібні електропровідники 5, закріплені на нерухомій основі 6, КІНЦІ яких утворюють конусовидні виступи 7, що знаходяться на нижній поверхні нерухомої основи 6 Рухомий диск 8 мав кільцевидну виїмку 9, розташовану між полюсами постійних магнітів 4 Нерухома основа закріплена на осі 10, на якій знаходяться шарикопідшипники 2 Принцип дії реабілітаційного диску Пацієнту, який переніс ішемічний інсульт з явищами млявого парезу КІНЦІВОК, ПІСЛЯ перелому кісток в стадії консолідації останніх, а також при розсіяному склерозі і інших захворюваннях, які потребують стимуляції шруп м'язів при атрофічних процесах, прикладають до шкіри хворої ділянки нерухомий диск 6 і обертаючи ручку 1 долонями СО (О о Ю 50613 рук регулюють величину електричного струму Диск має кільцевидну виїмку, яка знаходиться між постійними магнітами, між полюсами яких розміщені П-подібні електропровідники, що перетинають магнітні силові лінії, які діють на біологічно активні точки через конусовидні виступи Електричний, струм діючи на біологічно активні точки викликав в них певний лікувальний ефект 3 метою ФІГ. 1 активного включення хворого в лікувальний процес в пристрої є ручка обертання, яка регулює величину електричного струму Диск можна використовувати в поліклініках, де є ЛФК, в судинних, неврологічних відділеннях, а також в реабілітаційних відділеннях санаторнокурортного типу Фіг. 2 50613 г Фіг. З Фіг. 4 osa ФІГ. 5 . п 1) І И І Фіг. б It 50613 Фіг. 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
