Виконавчий орган прохідницького комбайну

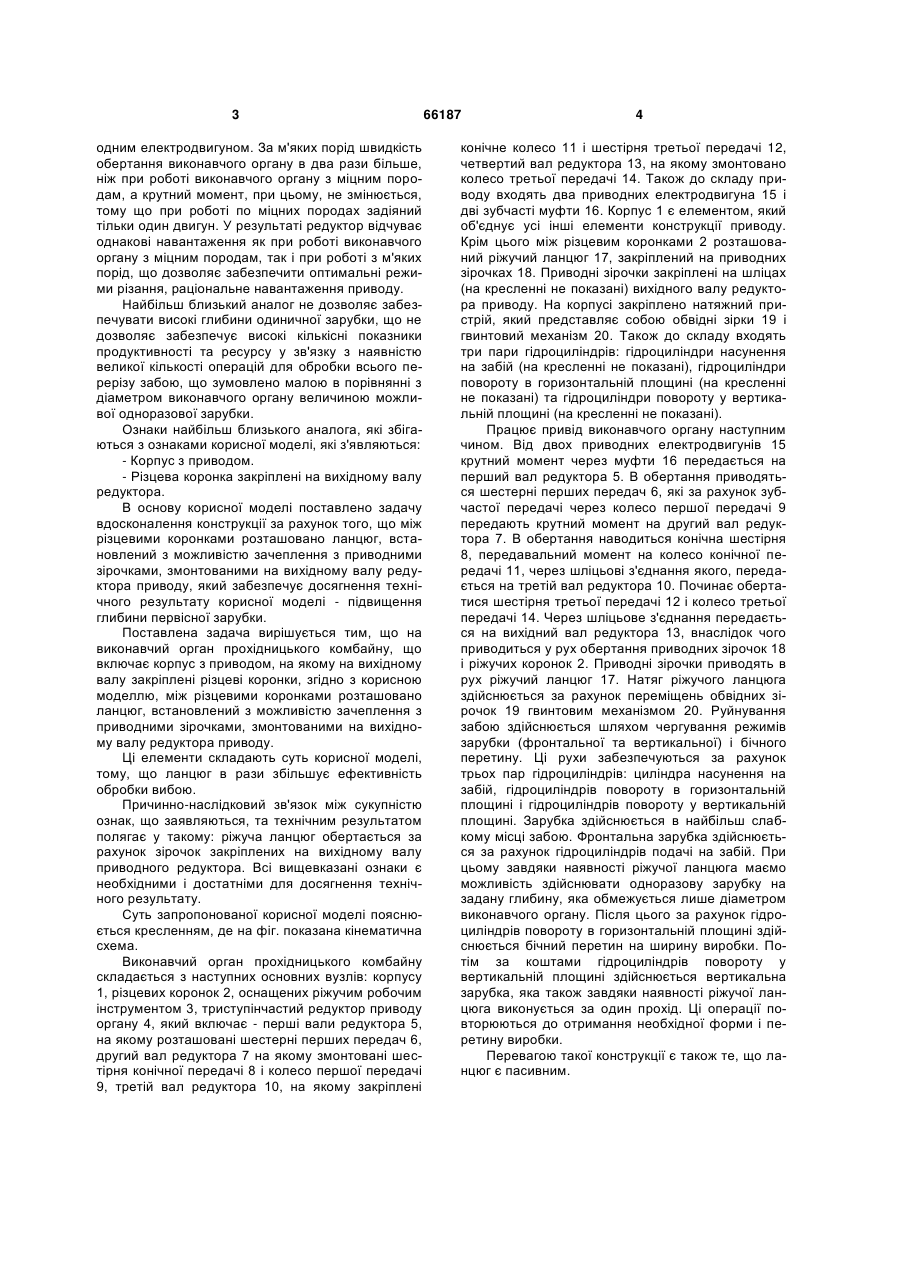

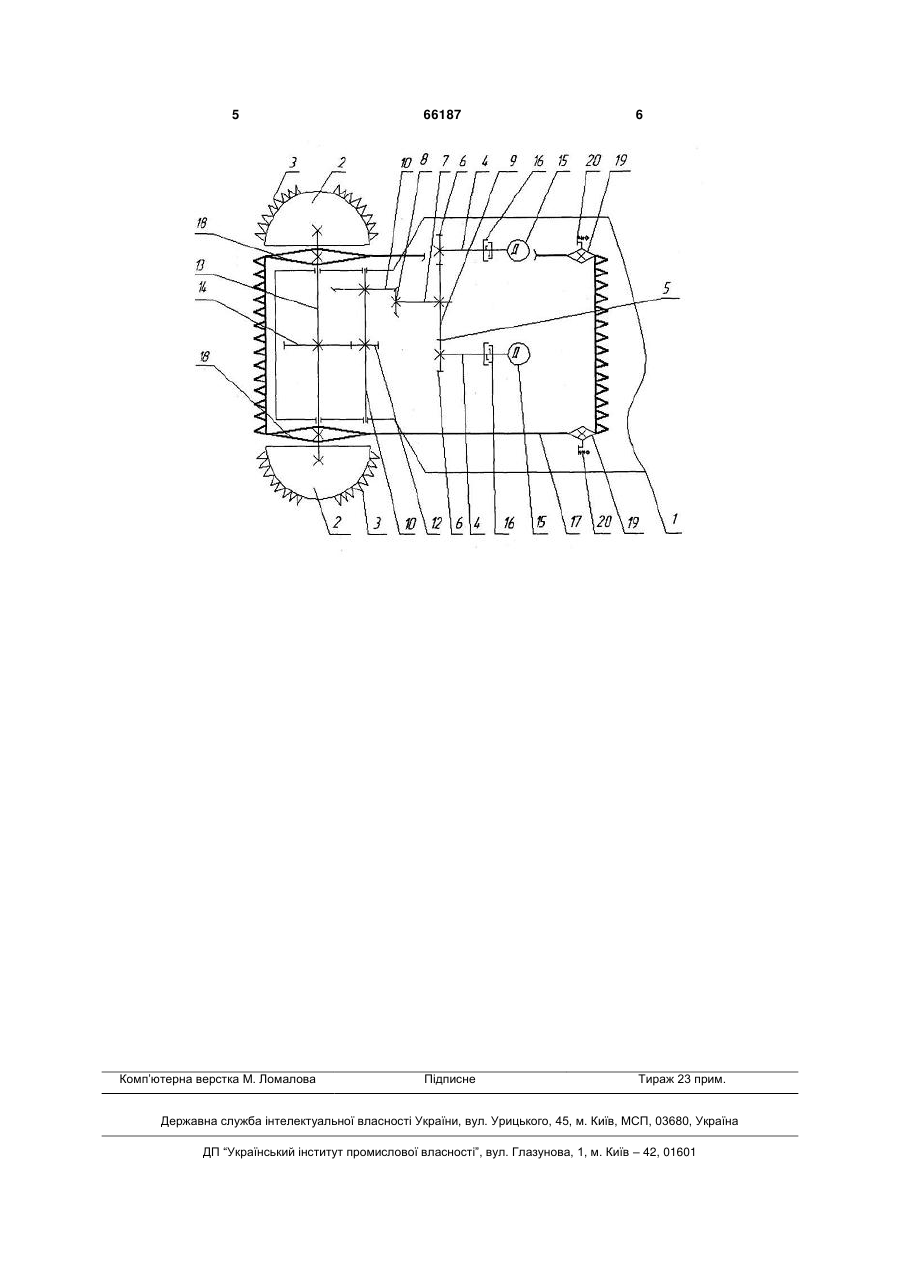

Виконавчий орган прохідницького комбайну, що включає корпус з приводом, на якому на вихідному валу закріплені різцеві коронки, який відрізняється тим, що між різцевими коронками розташовано ланцюг, встановлений з можливістю зачеплення з приводними зірочками, змонтованими на вихідному валу редуктора приводу. (19) (21) u201107163 (22) 06.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ШАБАЄВ ОЛЕГ ЄВГЕНІЙОВИЧ, СЕМЕНЧЕНКО АНАТОЛІЙ КИРИЛОВИЧ, ХІЦЕНКО МИКОЛА ВАСИЛЬОВИЧ, ТИРТИЧНИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ 3 одним електродвигуном. За м'яких порід швидкість обертання виконавчого органу в два рази більше, ніж при роботі виконавчого органу з міцним породам, а крутний момент, при цьому, не змінюється, тому що при роботі по міцних породах задіяний тільки один двигун. У результаті редуктор відчуває однакові навантаження як при роботі виконавчого органу з міцним породам, так і при роботі з м'яких порід, що дозволяє забезпечити оптимальні режими різання, раціональне навантаження приводу. Найбільш близький аналог не дозволяє забезпечувати високі глибини одиничної зарубки, що не дозволяє забезпечує високі кількісні показники продуктивності та ресурсу у зв'язку з наявністю великої кількості операцій для обробки всього перерізу забою, що зумовлено малою в порівнянні з діаметром виконавчого органу величиною можливої одноразової зарубки. Ознаки найбільш близького аналога, які збігаються з ознаками корисної моделі, які з'являються: - Корпус з приводом. - Різцева коронка закріплені на вихідному валу редуктора. В основу корисної моделі поставлено задачу вдосконалення конструкції за рахунок того, що між різцевими коронками розташовано ланцюг, встановлений з можливістю зачеплення з приводними зірочками, змонтованими на вихідному валу редуктора приводу, який забезпечує досягнення технічного результату корисної моделі - підвищення глибини первісної зарубки. Поставлена задача вирішується тим, що на виконавчий орган прохідницького комбайну, що включає корпус з приводом, на якому на вихідному валу закріплені різцеві коронки, згідно з корисною моделлю, між різцевими коронками розташовано ланцюг, встановлений з можливістю зачеплення з приводними зірочками, змонтованими на вихідному валу редуктора приводу. Ці елементи складають суть корисної моделі, тому, що ланцюг в рази збільшує ефективність обробки вибою. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому: ріжуча ланцюг обертається за рахунок зірочок закріплених на вихідному валу приводного редуктора. Всі вищевказані ознаки є необхідними і достатніми для досягнення технічного результату. Суть запропонованої корисної моделі пояснюється кресленням, де на фіг. показана кінематична схема. Виконавчий орган прохідницького комбайну складається з наступних основних вузлів: корпусу 1, різцевих коронок 2, оснащених ріжучим робочим інструментом 3, триступінчастий редуктор приводу органу 4, який включає - перші вали редуктора 5, на якому розташовані шестерні перших передач 6, другий вал редуктора 7 на якому змонтовані шестірня конічної передачі 8 і колесо першої передачі 9, третій вал редуктора 10, на якому закріплені 66187 4 конічне колесо 11 і шестірня третьої передачі 12, четвертий вал редуктора 13, на якому змонтовано колесо третьої передачі 14. Також до складу приводу входять два приводних електродвигуна 15 і дві зубчасті муфти 16. Корпус 1 є елементом, який об'єднує усі інші елементи конструкції приводу. Крім цього між різцевим коронками 2 розташований ріжучий ланцюг 17, закріплений на приводних зірочках 18. Приводні зірочки закріплені на шліцах (на кресленні не показані) вихідного валу редуктора приводу. На корпусі закріплено натяжний пристрій, який представляє собою обвідні зірки 19 і гвинтовий механізм 20. Також до складу входять три пари гідроциліндрів: гідроциліндри насунення на забій (на кресленні не показані), гідроциліндри повороту в горизонтальній площині (на кресленні не показані) та гідроциліндри повороту у вертикальній площині (на кресленні не показані). Працює привід виконавчого органу наступним чином. Від двох приводних електродвигунів 15 крутний момент через муфти 16 передається на перший вал редуктора 5. В обертання приводяться шестерні перших передач 6, які за рахунок зубчастої передачі через колесо першої передачі 9 передають крутний момент на другий вал редуктора 7. В обертання наводиться конічна шестірня 8, передавальний момент на колесо конічної передачі 11, через шліцьові з'єднання якого, передається на третій вал редуктора 10. Починає обертатися шестірня третьої передачі 12 і колесо третьої передачі 14. Через шліцьове з'єднання передається на вихідний вал редуктора 13, внаслідок чого приводиться у рух обертання приводних зірочок 18 і ріжучих коронок 2. Приводні зірочки приводять в рух ріжучий ланцюг 17. Натяг ріжучого ланцюга здійснюється за рахунок переміщень обвідних зірочок 19 гвинтовим механізмом 20. Руйнування забою здійснюється шляхом чергування режимів зарубки (фронтальної та вертикальної) і бічного перетину. Ці рухи забезпечуються за рахунок трьох пар гідроциліндрів: циліндра насунення на забій, гідроциліндрів повороту в горизонтальній площині і гідроциліндрів повороту у вертикальній площині. Зарубка здійснюється в найбільш слабкому місці забою. Фронтальна зарубка здійснюється за рахунок гідроциліндрів подачі на забій. При цьому завдяки наявності ріжучої ланцюга маємо можливість здійснювати одноразову зарубку на задану глибину, яка обмежується лише діаметром виконавчого органу. Після цього за рахунок гідроциліндрів повороту в горизонтальній площині здійснюється бічний перетин на ширину виробки. Потім за коштами гідроциліндрів повороту у вертикальній площині здійснюється вертикальна зарубка, яка також завдяки наявності ріжучої ланцюга виконується за один прохід. Ці операції повторюються до отримання необхідної форми і перетину виробки. Перевагою такої конструкції є також те, що ланцюг є пасивним. 5 Комп’ютерна верстка М. Ломалова 66187 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
