Пристрій для збирання врожаю з плодово-ягідних і цвіту лікарських дерев

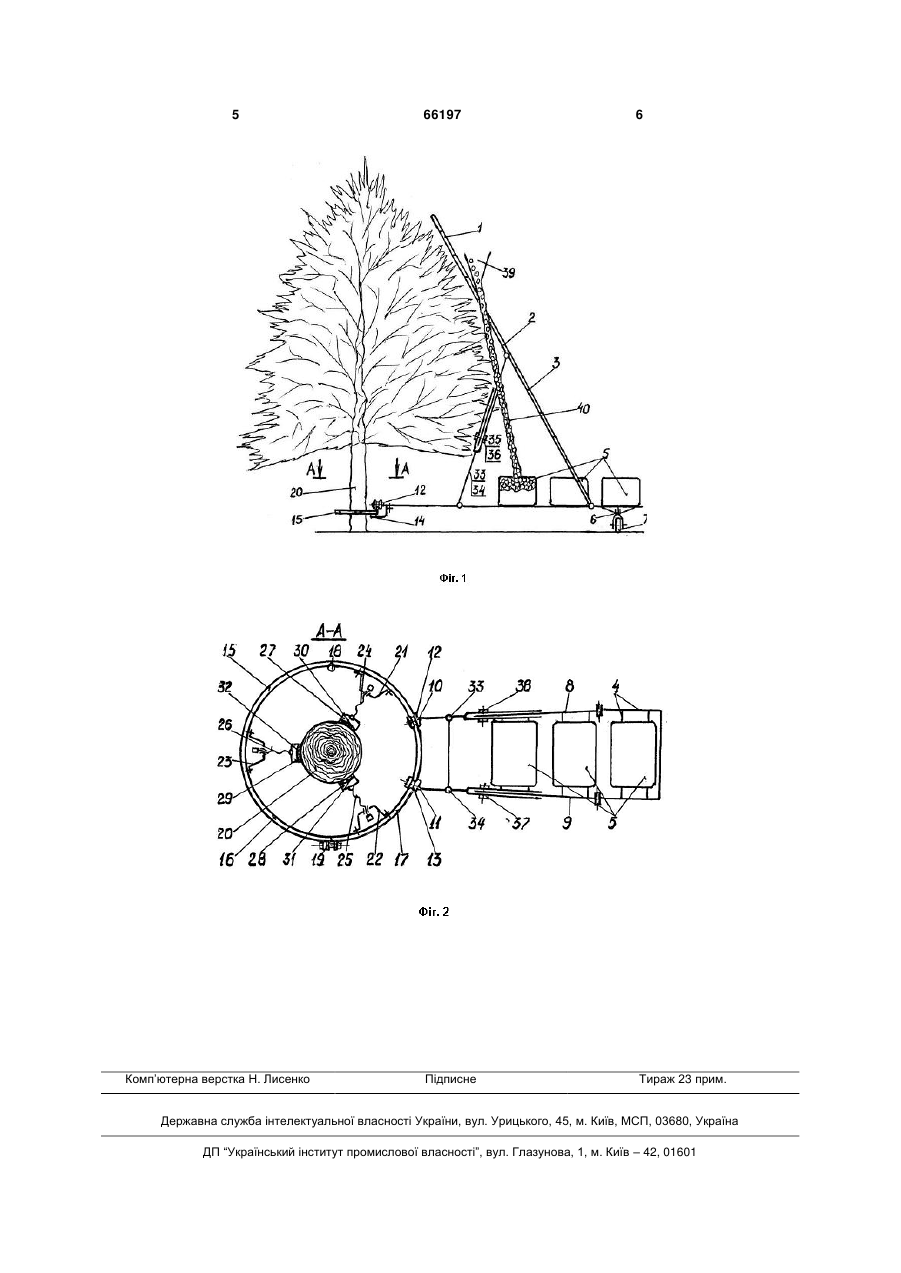

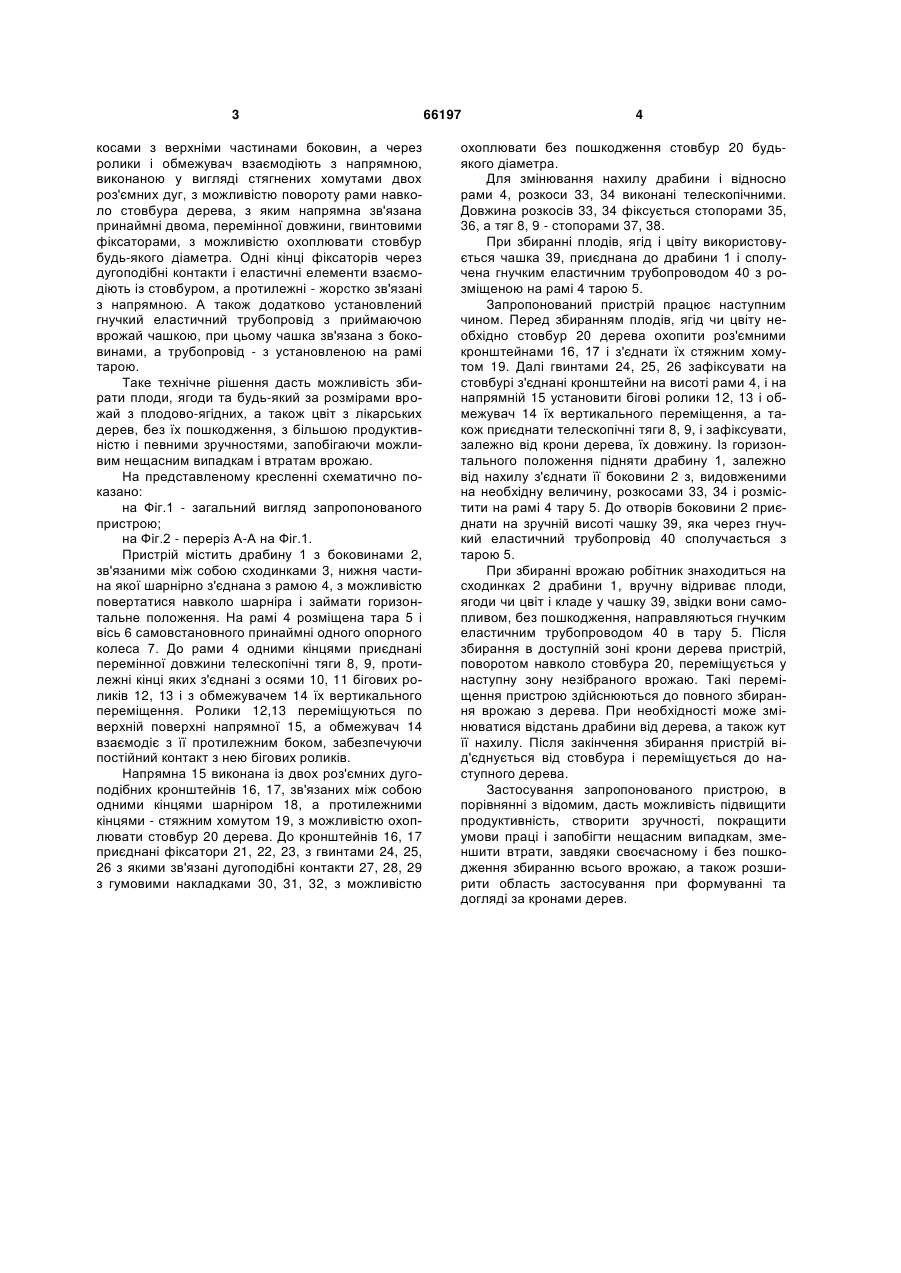

Пристрій для збирання врожаю з плодовоягідних і цвіту з лікарських дерев, що містить дві боковини, сходинки, зв'язані з боковинами, розкіс, з'єднаний з верхньою частиною боковин, нижні частини яких установлені на поверхню ґрунту, і тару, який відрізняється тим, що боковини шарнірно опираються на додатково установлену раму із самовстановним принаймні одним колесом і 3 косами з верхніми частинами боковин, а через ролики і обмежувач взаємодіють з напрямною, виконаною у вигляді стягнених хомутами двох роз'ємних дуг, з можливістю повороту рами навколо стовбура дерева, з яким напрямна зв'язана принаймні двома, перемінної довжини, гвинтовими фіксаторами, з можливістю охоплювати стовбур будь-якого діаметра. Одні кінці фіксаторів через дугоподібні контакти і еластичні елементи взаємодіють із стовбуром, а протилежні - жорстко зв'язані з напрямною. А також додатково установлений гнучкий еластичний трубопровід з приймаючою врожай чашкою, при цьому чашка зв'язана з боковинами, а трубопровід - з установленою на рамі тарою. Таке технічне рішення дасть можливість збирати плоди, ягоди та будь-який за розмірами врожай з плодово-ягідних, а також цвіт з лікарських дерев, без їх пошкодження, з більшою продуктивністю і певними зручностями, запобігаючи можливим нещасним випадкам і втратам врожаю. На представленому кресленні схематично показано: на Фіг.1 - загальний вигляд запропонованого пристрою; на Фіг.2 - переріз А-А на Фіг.1. Пристрій містить драбину 1 з боковинами 2, зв'язаними між собою сходинками 3, нижня частина якої шарнірно з'єднана з рамою 4, з можливістю повертатися навколо шарніра і займати горизонтальне положення. На рамі 4 розміщена тара 5 і вісь 6 самовстановного принаймні одного опорного колеса 7. До рами 4 одними кінцями приєднані перемінної довжини телескопічні тяги 8, 9, протилежні кінці яких з'єднані з осями 10, 11 бігових роликів 12, 13 і з обмежувачем 14 їх вертикального переміщення. Ролики 12,13 переміщуються по верхній поверхні напрямної 15, а обмежувач 14 взаємодіє з її протилежним боком, забезпечуючи постійний контакт з нею бігових роликів. Напрямна 15 виконана із двох роз'ємних дугоподібних кронштейнів 16, 17, зв'язаних між собою одними кінцями шарніром 18, а протилежними кінцями - стяжним хомутом 19, з можливістю охоплювати стовбур 20 дерева. До кронштейнів 16, 17 приєднані фіксатори 21, 22, 23, з гвинтами 24, 25, 26 з якими зв'язані дугоподібні контакти 27, 28, 29 з гумовими накладками 30, 31, 32, з можливістю 66197 4 охоплювати без пошкодження стовбур 20 будьякого діаметра. Для змінювання нахилу драбини і відносно рами 4, розкоси 33, 34 виконані телескопічними. Довжина розкосів 33, 34 фіксується стопорами 35, 36, а тяг 8, 9 - стопорами 37, 38. При збиранні плодів, ягід і цвіту використовується чашка 39, приєднана до драбини 1 і сполучена гнучким еластичним трубопроводом 40 з розміщеною на рамі 4 тарою 5. Запропонований пристрій працює наступним чином. Перед збиранням плодів, ягід чи цвіту необхідно стовбур 20 дерева охопити роз'ємними кронштейнами 16, 17 і з'єднати їх стяжним хомутом 19. Далі гвинтами 24, 25, 26 зафіксувати на стовбурі з'єднані кронштейни на висоті рами 4, і на напрямній 15 установити бігові ролики 12, 13 і обмежувач 14 їх вертикального переміщення, а також приєднати телескопічні тяги 8, 9, і зафіксувати, залежно від крони дерева, їх довжину. Із горизонтального положення підняти драбину 1, залежно від нахилу з'єднати її боковини 2 з, видовженими на необхідну величину, розкосами 33, 34 і розмістити на рамі 4 тару 5. До отворів боковини 2 приєднати на зручній висоті чашку 39, яка через гнучкий еластичний трубопровід 40 сполучається з тарою 5. При збиранні врожаю робітник знаходиться на сходинках 2 драбини 1, вручну відриває плоди, ягоди чи цвіт і кладе у чашку 39, звідки вони самопливом, без пошкодження, направляються гнучким еластичним трубопроводом 40 в тару 5. Після збирання в доступній зоні крони дерева пристрій, поворотом навколо стовбура 20, переміщується у наступну зону незібраного врожаю. Такі переміщення пристрою здійснюються до повного збирання врожаю з дерева. При необхідності може змінюватися відстань драбини від дерева, а також кут її нахилу. Після закінчення збирання пристрій від'єднується від стовбура і переміщується до наступного дерева. Застосування запропонованого пристрою, в порівнянні з відомим, дасть можливість підвищити продуктивність, створити зручності, покращити умови праці і запобігти нещасним випадкам, зменшити втрати, завдяки своєчасному і без пошкодження збиранню всього врожаю, а також розширити область застосування при формуванні та догляді за кронами дерев. 5 Комп’ютерна верстка Н. Лисенко 66197 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
