Підйомний канат
Номер патенту: 66305
Опубліковано: 26.12.2011
Автори: Бутаков Борис Іванович, Марченко Дмитро Дмитрович, Попов Олексій Павлович, Савенков Олег Ігорович
Формула / Реферат
Підйомний канат, який складається зі стальної круглої серцевини і сплетених навколо неї канатних дротів у вигляді пасом, який відрізняється тим, що виконаний із закріпленими стальними кульками з технологічними отворами під підйомний канат, що кріпляться за допомогою болта з гострим наконечником на відстані одна від одної величиною d

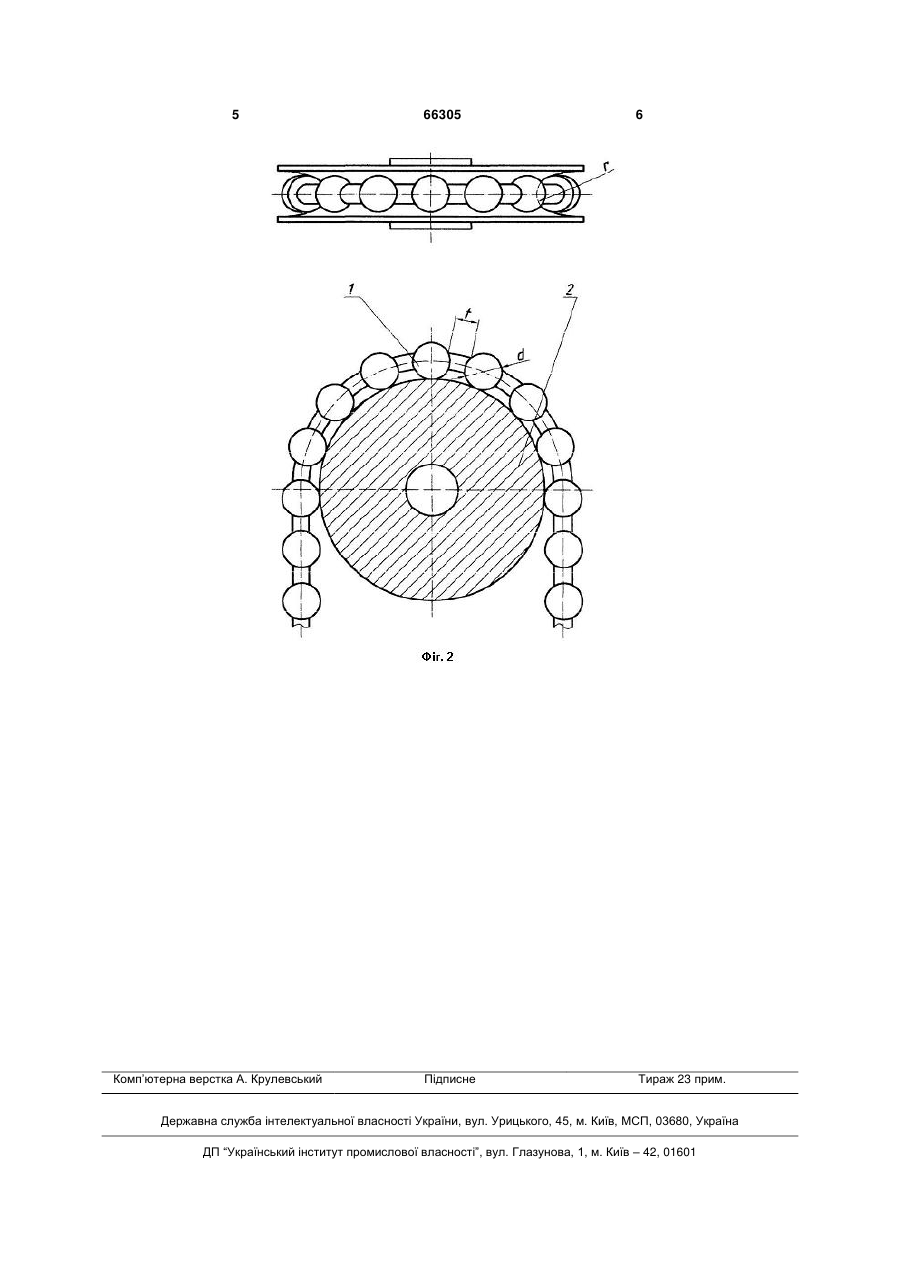

t2d, де t - відстань між стальними кульками; d - діаметр стальної кульки, причому d=r - радіус робочого профілю канатного блока.
Текст

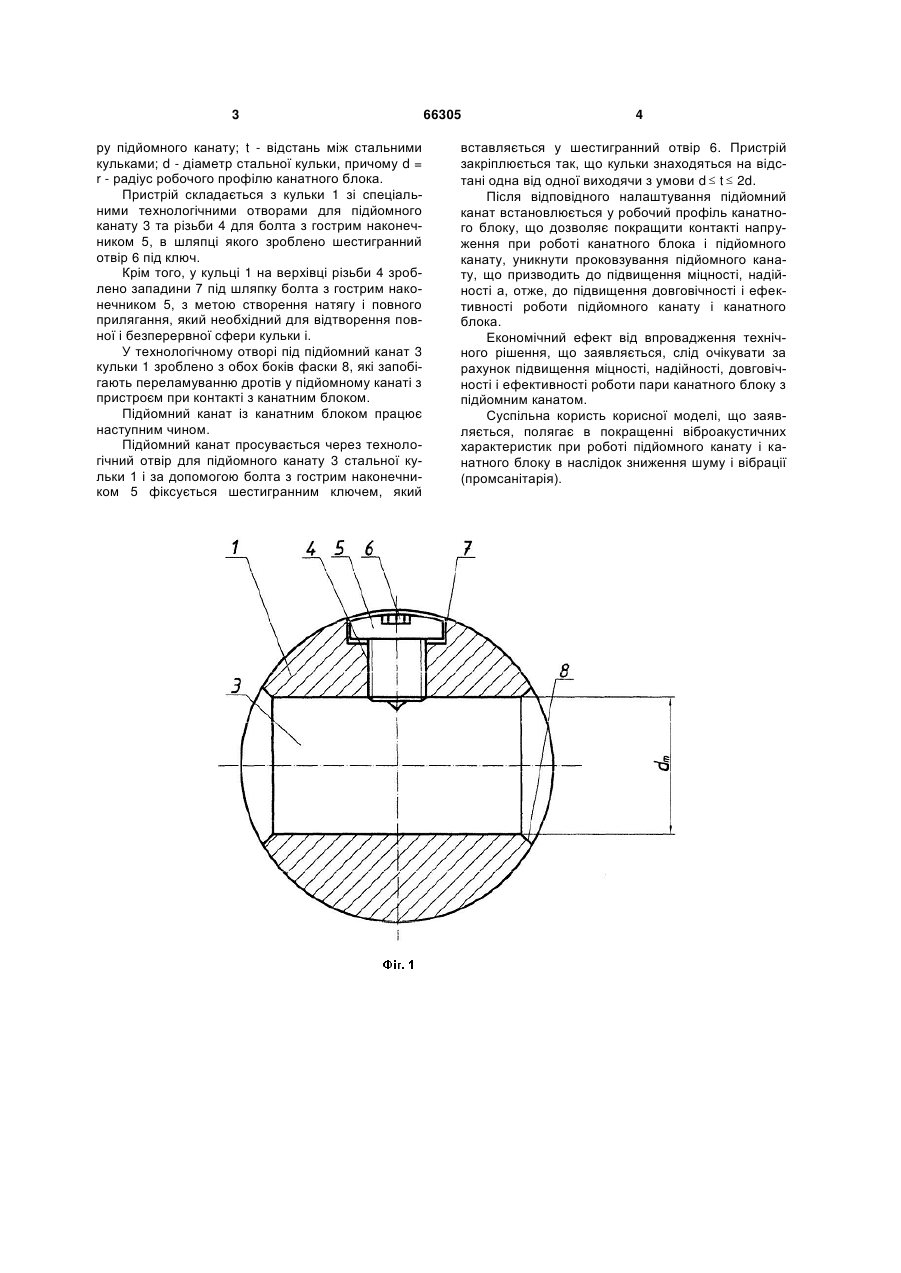

Підйомний канат, який складається зі стальної круглої серцевини і сплетених навколо неї канат 3 ру підйомного канату; t - відстань між стальними кульками; d - діаметр стальної кульки, причому d = r - радіус робочого профілю канатного блока. Пристрій складається з кульки 1 зі спеціальними технологічними отворами для підйомного канату 3 та різьби 4 для болта з гострим наконечником 5, в шляпці якого зроблено шестигранний отвір 6 під ключ. Крім того, у кульці 1 на верхівці різьби 4 зроблено западини 7 під шляпку болта з гострим наконечником 5, з метою створення натягу і повного прилягання, який необхідний для відтворення повної і безперервної сфери кульки і. У технологічному отворі під підйомний канат 3 кульки 1 зроблено з обох боків фаски 8, які запобігають переламуванню дротів у підйомному канаті з пристроєм при контакті з канатним блоком. Підйомний канат із канатним блоком працює наступним чином. Підйомний канат просувається через технологічний отвір для підйомного канату 3 стальної кульки 1 і за допомогою болта з гострим наконечником 5 фіксується шестигранним ключем, який 66305 4 вставляється у шестигранний отвір 6. Пристрій закріплюється так, що кульки знаходяться на відстані одна від одної виходячи з умови d t 2d. Після відповідного налаштування підйомний канат встановлюється у робочий профіль канатного блоку, що дозволяє покращити контакті напруження при роботі канатного блока і підйомного канату, уникнути проковзування підйомного канату, що призводить до підвищення міцності, надійності а, отже, до підвищення довговічності і ефективності роботи підйомного канату і канатного блока. Економічний ефект від впровадження технічного рішення, що заявляється, слід очікувати за рахунок підвищення міцності, надійності, довговічності і ефективності роботи пари канатного блоку з підйомним канатом. Суспільна користь корисної моделі, що заявляється, полягає в покращенні віброакустичних характеристик при роботі підйомного канату і канатного блоку в наслідок зниження шуму і вібрації (промсанітарія). 5 Комп’ютерна верстка А. Крулевський 66305 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHoisting cable
Автори англійськоюPopov Oleksii Pavlovych, Butakov Borys Ivanovych, Marchenko Dmytro Dmytrovych, Savenkov Oleh Ihorovych
Назва патенту російськоюПодъемный канат
Автори російськоюПопов Алексей Павлович, Бутаков Борис Иванович, Марченко Дмитрий Дмитриевич, Савенков Олег Игоревич
МПК / Мітки
МПК: B66D 3/04
