Механізм підйомний
Номер патенту: 13610
Опубліковано: 17.04.2006
Формула / Реферат
Механізм підйомний, що містить привід з передачею обертового руху на канатний барабан, з'єднаний із блоками гакової підвіски, який відрізняється тим, що додатково містить привід, що з'єднаний із хвильовим ланцюговим редуктором, з передачею обертового руху на канатний барабан, на якому закріплений один кінець каната, а другий кінець каната через блоки гакової підвіски з'єднаний із барабаном існуючого приводу.
Текст

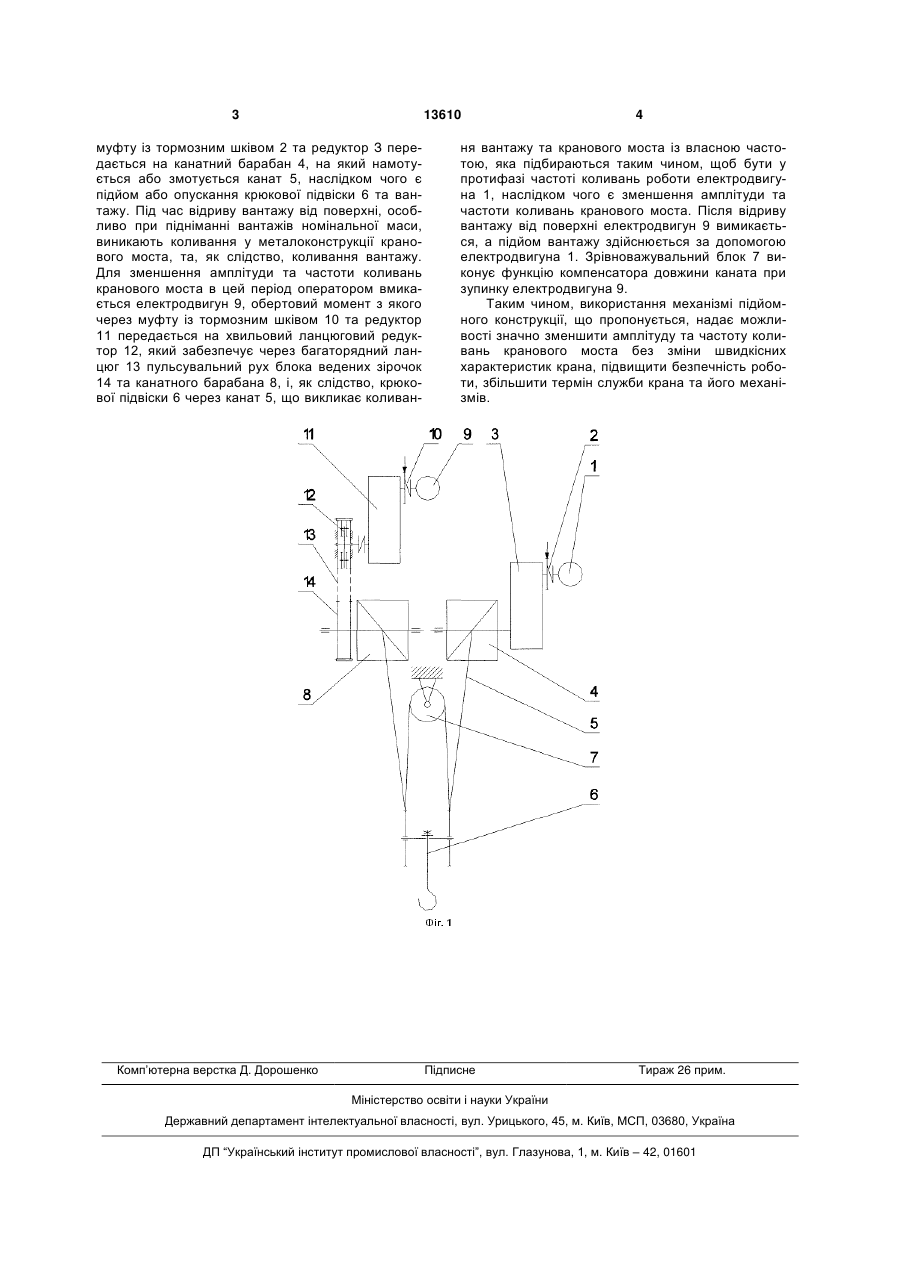

Механізм підйомний, що містить привід з передачею обертового руху на канатний барабан, з'єднаний із блоками гакової підвіски, який відрізняється тим, що додатково містить привід, що з'єднаний із хвильовим ланцюговим редуктором, з передачею обертового руху на канатний барабан, на якому закріплений один кінець каната, а другий кінець каната через блоки гакової підвіски з'єднаний із барабаном існуючого приводу. (19) (21) u200508805 (22) 16.09.2005 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Дорохов Микола Юрійович, Крупко Валерій Григорович (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 13610 муфту із тормозним шківом 2 та редуктор З передається на канатний барабан 4, на який намотується або змотується канат 5, наслідком чого є підйом або опускання крюкової підвіски 6 та вантажу. Під час відриву вантажу від поверхні, особливо при підніманні вантажів номінальної маси, виникають коливання у металоконструкції кранового моста, та, як слідство, коливання вантажу. Для зменшення амплітуди та частоти коливань кранового моста в цей період оператором вмикається електродвигун 9, обертовий момент з якого через муфту із тормозним шківом 10 та редуктор 11 передається на хвильовий ланцюговий редуктор 12, який забезпечує через багаторядний ланцюг 13 пульсувальний рух блока ведених зірочок 14 та канатного барабана 8, і, як слідство, крюкової підвіски 6 через канат 5, що викликає коливан Комп’ютерна верстка Д. Дорошенко 4 ня вантажу та кранового моста із власною частотою, яка підбираються таким чином, щоб бути у протифазі частоті коливань роботи електродвигуна 1, наслідком чого є зменшення амплітуди та частоти коливань кранового моста. Після відриву вантажу від поверхні електродвигун 9 вимикається, а підйом вантажу здійснюється за допомогою електродвигуна 1. Зрівноважувальний блок 7 виконує функцію компенсатора довжини каната при зупинку електродвигуна 9. Таким чином, використання механізмі підйомного конструкції, що пропонується, надає можливості значно зменшити амплітуду та частоту коливань кранового моста без зміни швидкісних характеристик крана, підвищити безпечність роботи, збільшити термін служби крана та його механізмів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHoisting mechanism
Автори англійськоюDorokhov Mykola Yuriiovych, Krupko Valerii Hryhorovych
Назва патенту російськоюМеханизм подъемный
Автори російськоюДорохов Николай Юрьевич, Крупко Валерий Григорьевич
МПК / Мітки
МПК: B66C 9/00
