Спосіб підняття об’єкта, що знаходиться під водою, та підйомний засіб для його здійснення

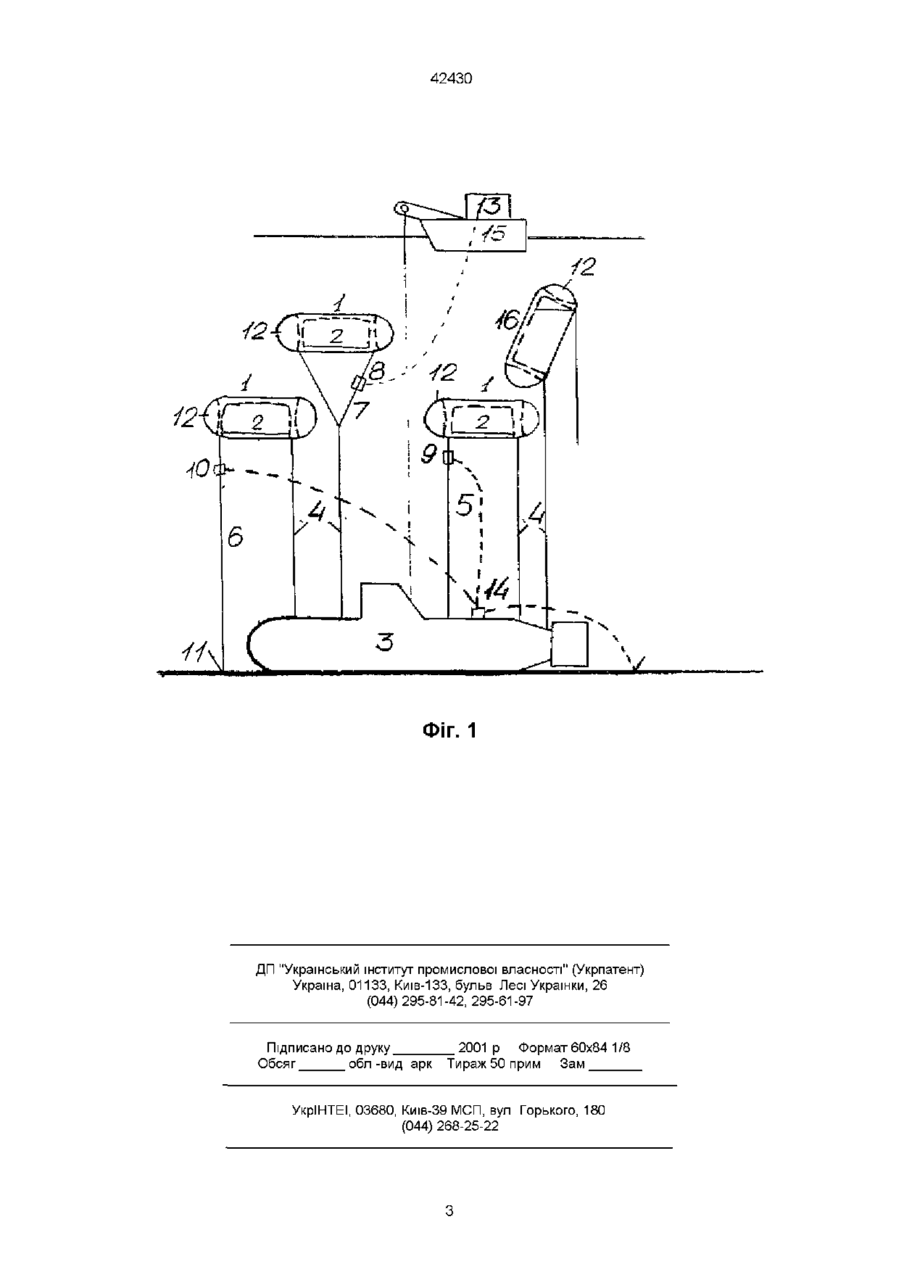

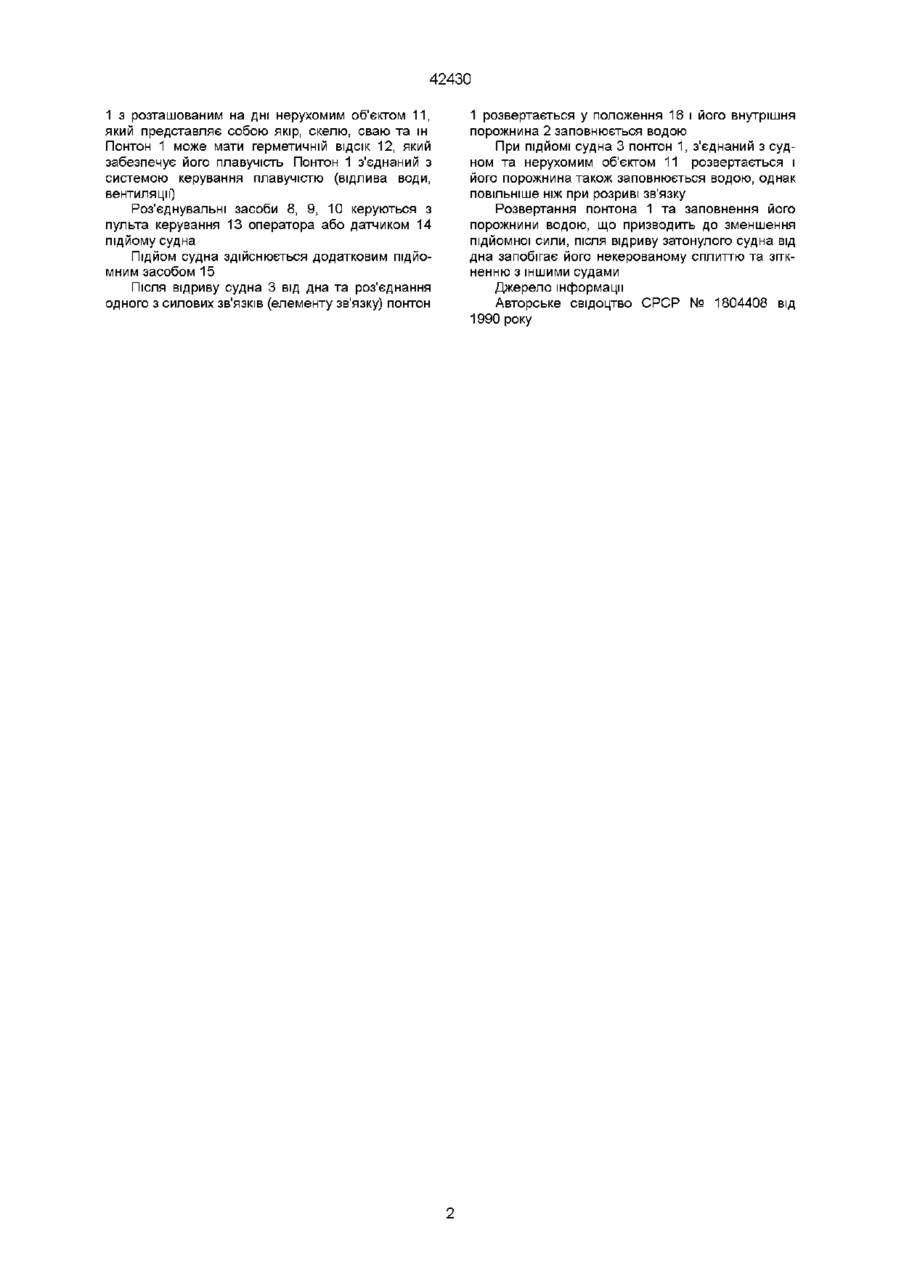

1 Спосіб підняття об'єкта, що знаходиться під водою, який включає створення підйомної сили за допомогою підйомної системи, яка складається з підйомного засобу, з'єднаного з об'єктом, що піднімається, не менше як одним силовим зв'язком, який відрізняється тим, що до початку підйому корпус підйомного засобу розташовують відчиненим боком вниз і з нього витискують воду, а після відриву об'єкта від дна корпус підйомного засобу розвертають відчиненим боком таким чином, щоб порожнина заповнювалась водою 2 Підйомний засіб, який відрізняється тим, що він має не менше одного корпуса (цистерну, ВІДСІК) 3 відчиненою внутрішньою порожниною 3 Підйомний засіб по п 2, який відрізняється тим, що має не менше як один герметичний ВІДСІК 4 Підйомний засіб по п 1, який відрізняється тим, що має додатковий підйомний засіб 5 Підйомний засіб по п 4, який відрізняється тим, що додатковий підйомний засіб виконаний як плавучий засіб з підйомним приладом 6 Підйомний засіб по п 2 та/або 4, який відрізняється тим, що він виконаний як понтон 7 Підйомний засіб по п 6, який відрізняється тим, що він з'єднаний з системою керування пливучістю (відливу води, вентиляції) 8 Підйомний засіб по п 2, який відрізняється тим, що він має додатковий силовий зв'язок з нерухомим об'єктом, що знаходиться під водою 9 Підйомний засіб по п 8, який відрізняється тим, що силовий зв'язок (елемент зв'язку) має роз'єднувальний засіб 10 Підйомний засіб по п 9, який відрізняється тим, що роз'єднувальний засіб виконаний як з'єднання, що роз'єднується 11 Підйомний засіб по п 9, який відрізняється тим, що роз'єднувальний засіб виконаний як елемент, що руйнується 12 Підйомний засіб по п 9, який відрізняється тим, що має виконавчий привідний засіб 13 Підйомний засіб по п 12, який відрізняється тим, що виконавчий засіб виконаний як заряд вибухової речовини із зривником 14 Підйомний засіб по п 9, який відрізняється тим, що роз'єднувальний засіб з'єднаний з пультом керування оператора О со Винахід відноситься до суднопідйомних засобів і може бути використаний для підйому затонулих судів та інших об'єктів зі дна (з-під води) Відоме обладнання для підйому затонул их об'єктів, яке включає понтон з декількома відсіками та системою керування плавучості Його недоліком є складність конструкції та складність швидкого зменшення підйомної сили після відриву судна від дна та зникнення відривного опору, що може призвести до некерованого сплиття понтону та його зіткнення з іншими судами В основу винаходу поставлено завдання спрощення підйомної системи та підвищення безпеки процесу підйому затонулого судна Рішення поставленої задачі досягається шляхом швидкого зменшення підйомної сили підйом ноі системи після початку підйому затонулого судна та зникнення відривного опору, здійснюваного за рахунок розвороту понтона, який має відкриту порожнину з попередньо витиснутою з неї водою, таким чином, що порожнина швидко заповнюється водою На фіг 1 зображено судно, яке лежить на дні і з'єднане з понтонами і плавзасобом Понтон 1 має відчинену з одного боку внутрішню порожнину 2 з якої витиснута вода Понтон з'єднаний з затонулим судном 3 силовим зв'язком 4 Крім цього можуть бути додаткові силові зв'язки 5, 6 або елемент зв'язку 7 Зв'язки 5, 6 (елемент зв'язку 7) містять роз'єднувальні засоби 8, 9, 10 у вигляді з'єднань, що роз'єднуються або руйнуються, з виконавчими пристроями, які забезпечують розрив силових зв'язків ЗВ'ЯЗОК 10 з'єднує понтон 42430 1 з розташованим на дні нерухомим об'єктом 11, який представляє собою якір, скелю, сваю та ш Понтон 1 може мати герметичній ВІДСІК 12, який забезпечує його плавучість Понтон 1 з'єднаний з системою керування плавучістю (відлива води, вентиляції) Роз'єднувальні засоби 8, 9, 10 керуються з пульта керування 13 оператора або датчиком 14 підйому судна Підйом судна здійснюється додатковим підйомним засобом 15 Після відриву судна 3 від дна та роз'єднання одного з силових зв'язків (елементу зв'язку) понтон 1 розвертається у положення 16 і його внутрішня порожнина 2 заповнюється водою При ПІДЙОМІ судна 3 понтон 1, з'єднаний з судном та нерухомим об'єктом 11 розвертається і його порожнина також заповнюється водою, однак повільніше ніж при розриві зв'язку Розвертання понтона 1 та заповнення його порожнини водою, що призводить до зменшення підйомної сили, після відриву затонулого судна від дна запобігає його некерованому сплиттю та зіткненню з іншими судами Джерело інформації Авторське свідоцтво СРСР № 1804408 від 1990 року 42430 ФІГ. 1 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2001 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
