Ультразвуковий роздільно-суміщений похилий перетворювач
Номер патенту: 66325
Опубліковано: 26.12.2011
Автори: Рудика Андрій Вікторович, Крепак Дар'я Костянтинівна, Цапенко Володимир Кузьмич
Формула / Реферат
Ультразвуковий роздільно-суміщений похилий перетворювач, що містить один похилий випромінювач поверхневих хвиль та два похилі приймачі поверхневих хвиль, який відрізняється тим, що два похилі приймачі поверхневих хвиль розташовані на відстані від випромінювача таким чином, що, знаходячись в акустичному полі випромінювача, вони зміщені між собою як вздовж акустичної осі випромінювання на відстань вимірювального інтервалу, так і поперек акустичної осі на ширину приймача, тобто створюють два паралельні акустичні тракти, що відрізняються на сталу довжину вздовж акустичної осі.
Текст

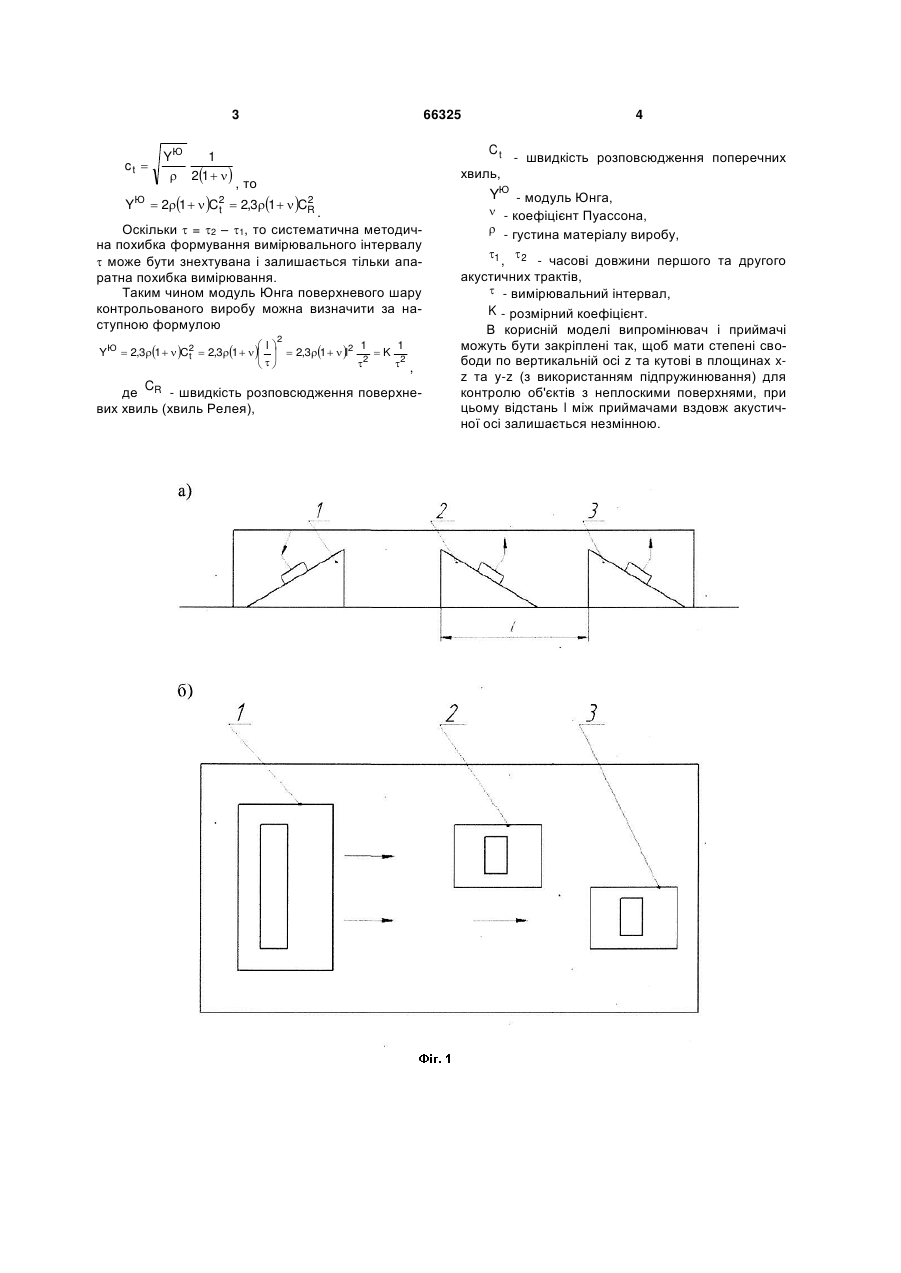

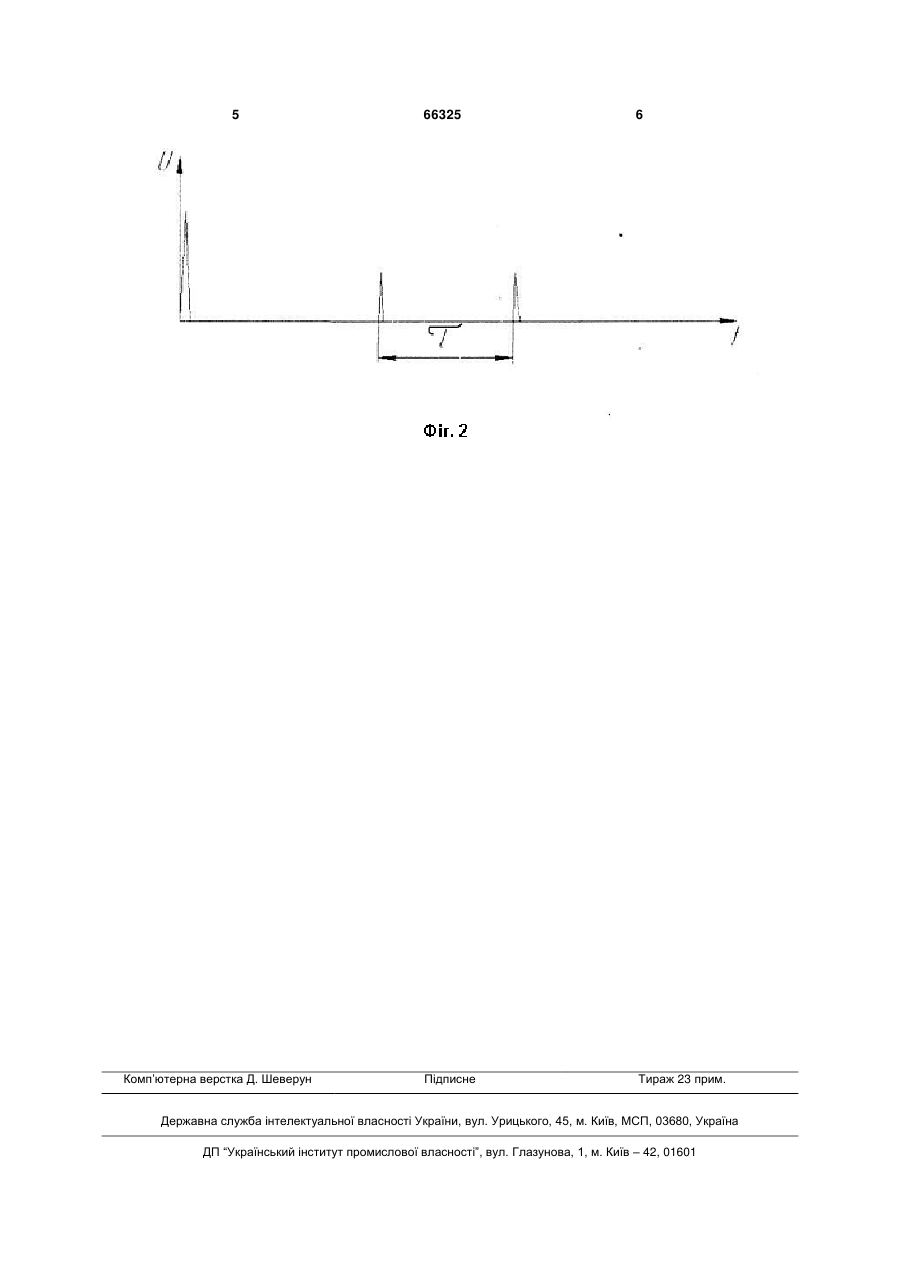

Ультразвуковий роздільно-суміщений похилий перетворювач, що містить один похилий випромінювач поверхневих хвиль та два похилі приймачі 3 ct YЮ 1 21 66325 4 Ct - швидкість розповсюдження поперечних хвиль, , то 2 YЮ 21 C2 2,31 CR t . Оскільки = 2 – 1, то систематична методична похибка формування вимірювального інтервалу може бути знехтувана і залишається тільки апаратна похибка вимірювання. Таким чином модуль Юнга поверхневого шару контрольованого виробу можна визначити за наступною формулою 2 1 1 l YЮ 2,31 C2 2,31 2,31 l2 2 K 2 t , C де R - швидкість розповсюдження поверхневих хвиль (хвиль Релея), YЮ - модуль Юнга, - коефіцієнт Пуассона, - густина матеріалу виробу, 1 2 , - часові довжини першого та другого акустичних трактів, - вимірювальний інтервал, K - розмірний коефіцієнт. В корисній моделі випромінювач і приймачі можуть бути закріплені так, щоб мати степені свободи по вертикальній осі z та кутові в площинах xz та y-z (з використанням підпружинювання) для контролю об'єктів з неплоскими поверхнями, при цьому відстань l між приймачами вздовж акустичної осі залишається незмінною. 5 Комп’ютерна верстка Д. Шеверун 66325 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasonic separated-combined angle transducer
Автори англійськоюKrepak Daria Kostiantynivna, Rudyka Andrii Viktorovych, Tsapenko Volodymyr Kuzmych
Назва патенту російськоюУльтразвуковой раздельно-совмещенный наклонный преобразователь
Автори російськоюКрепак Дарья Константиновна, Рудика Андрей Викторович, Цапенко Владимир Кузьмич
МПК / Мітки
МПК: G01N 29/00
Мітки: ультразвуковий, похилий, перетворювач, роздільно-суміщений
Код посилання
