Генератор імпульсів тиску релейної диференціальної дії
Формула / Реферат

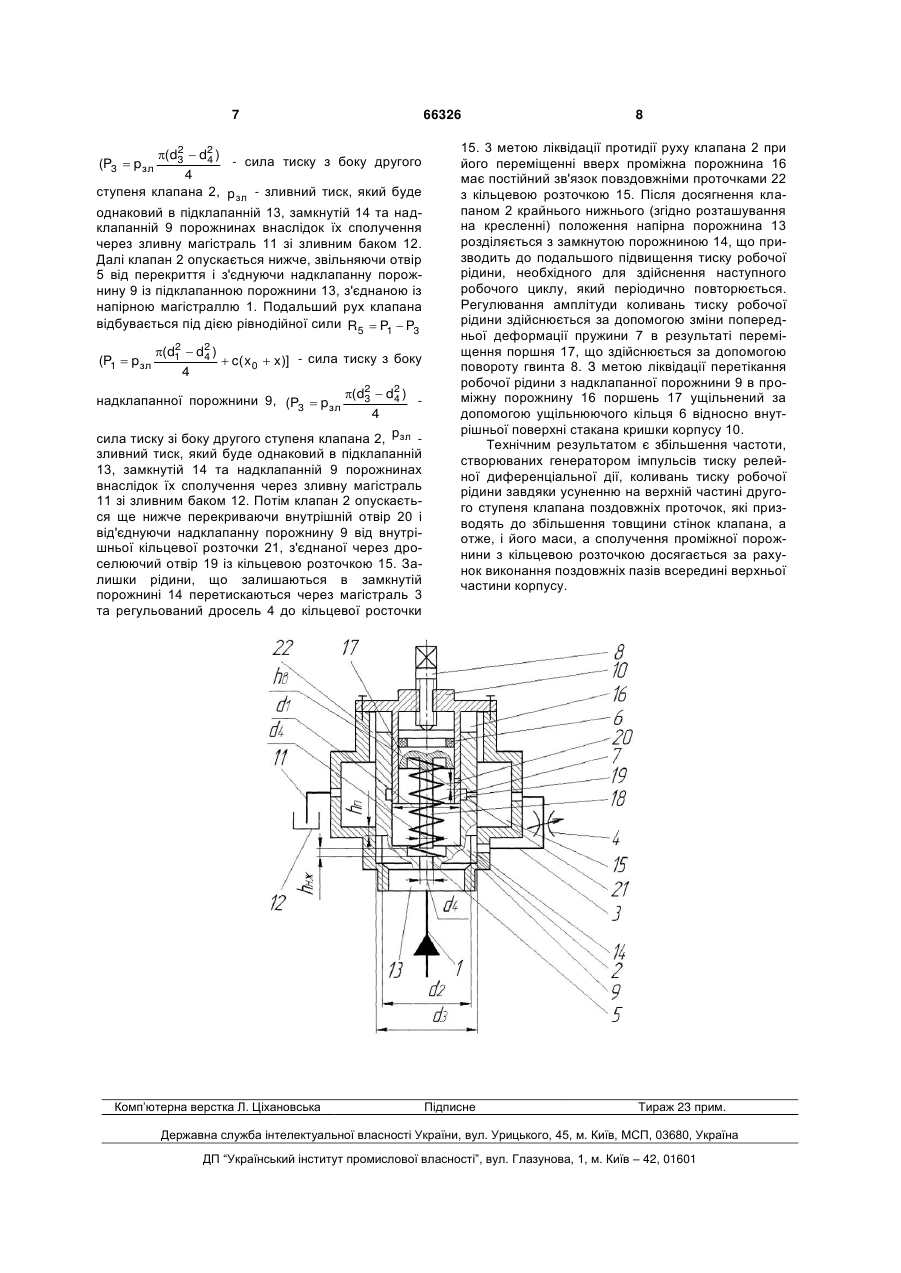

Генератор імпульсів тиску релейної диференціальної дії, що містить корпус, підпружинений клапан та з'єднувальні патрубки, причому клапан виконаний двоступінчастим, перший ступінь меншого діаметра притиснутий до установочного сідла, а другий ступінь більшого діаметра виконаний з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом, верхня частина другого ступеня клапана більшого діаметра входить у проміжну порожнину, утворену в тілі корпусу, окрім того надклапанна порожнина сполучена з підклапанною порожниною, в яку виходить перший ступінь клапана і яка постійно зв'язана із напірною магістраллю, перший та другий ступені клапана спільно з корпусом утворюють замкнуту порожнину, що через дросель постійно зв'язана з кільцевою розточкою, діаметри першого та другого ступенів клапана виконані у наступному співвідношенні: d2<d3, де d2, d3 - відповідно, діаметри першого та другого ступенів клапана, при цьому надклапанна порожнина виконана в тілі клапана, в якій розміщена пружина та стакан кришки корпусу, в якому розміщений поршень, ущільнений ущільнюючим кільцем, а в нижній частині клапана виконаний отвір діаметром d4, який з'єднує підклапанну порожнину з надклапанною порожниною, діаметри першого ступеня клапана та надклапанної порожнини виконані у наступному співвідношенні: d1<d2, де d1 - діаметр надклапанної порожнини, поршень виконаний за одне ціле зі стержнем, який знаходиться в нижній його частині, з можливістю перекриття отвору в нижній частині клапана, причому
, де
- перекриття, що являє собою відстань від нижнього торця стержня до верхнього кола отвору в нижній частині клапана,
- позитивне перекриття, окрім того діаметр стержня співпадає з діаметром отвору d4, причому в тілі клапана виконана внутрішня кільцева розточка, яка з'єднана через дроселюючий отвір з кільцевою розточкою, окрім того в стакані кришки корпусу виконаний внутрішній отвір з можливістю періодичного сполучення надклапанної порожнини з внутрішньою кільцевою розточкою таким чином, що
, де
- внутрішнє перекриття, що являє собою відстань від нижньої точки внутрішнього отвору до верхнього торця внутрішньої кільцевої розточки, який відрізняється тим, що всередині верхньої частини корпусу виконані поздовжні пази, які сполучають проміжну порожнину з кільцевою розточкою.
Текст

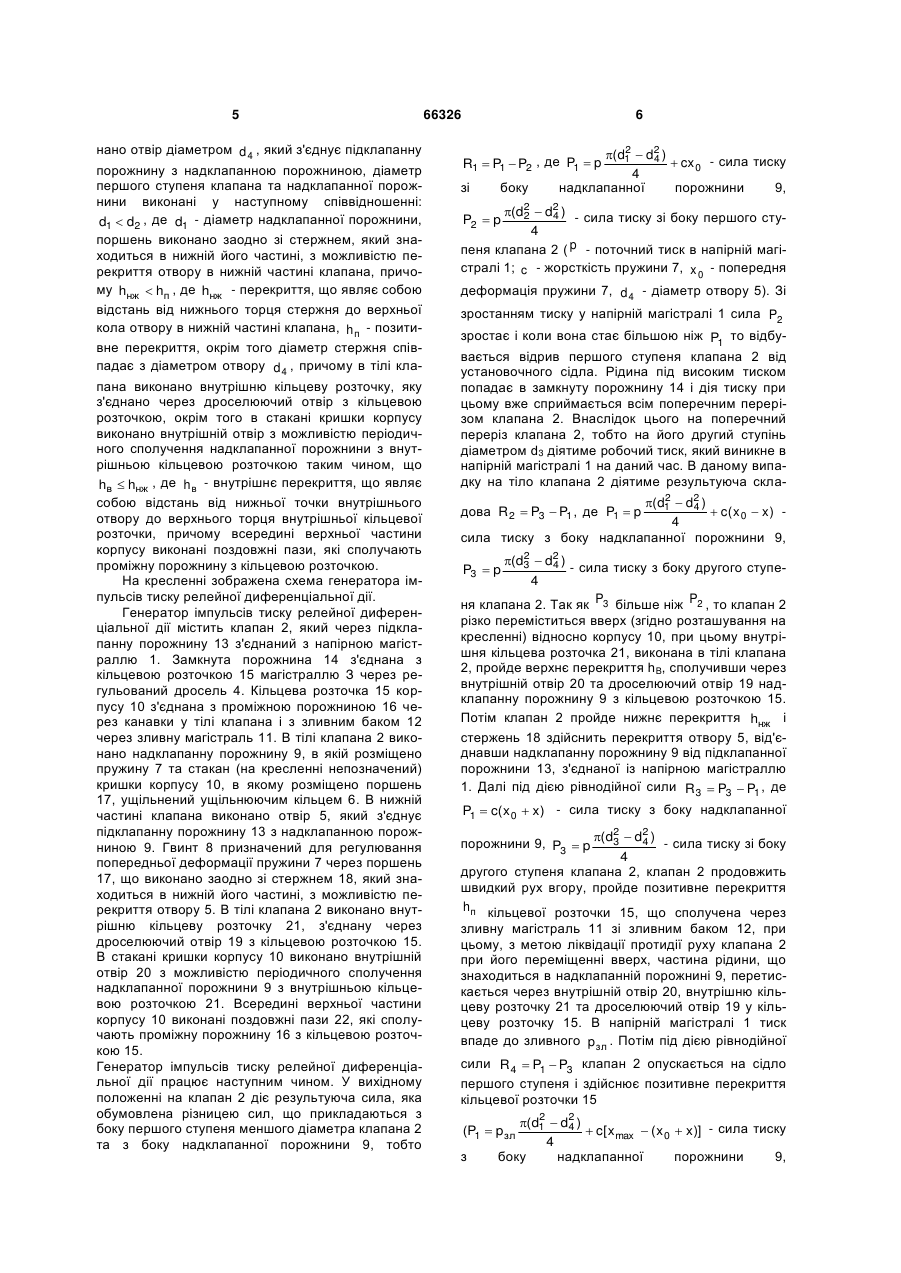

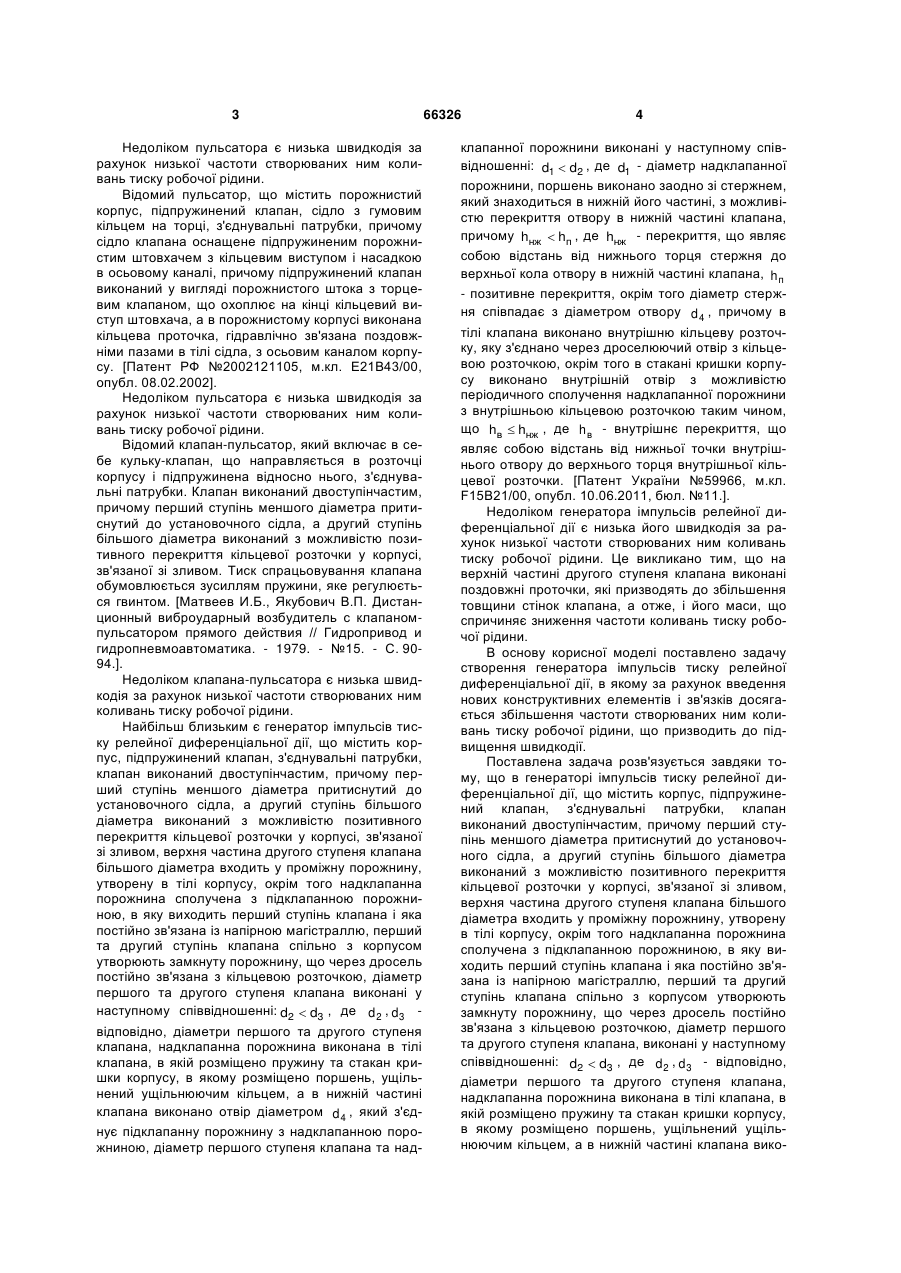

Генератор імпульсів тиску релейної диференціальної дії, що містить корпус, підпружинений клапан та з'єднувальні патрубки, причому клапан виконаний двоступінчастим, перший ступінь меншого діаметра притиснутий до установочного сідла, а другий ступінь більшого діаметра виконаний з можливістю позитивного перекриття кільцевої розточки у корпусі, зв'язаної зі зливом, верхня частина другого ступеня клапана більшого діаметра входить у проміжну порожнину, утворену в тілі корпусу, окрім того надклапанна порожнина сполучена з підклапанною порожниною, в яку виходить перший ступінь клапана і яка постійно зв'язана із напірною магістраллю, перший та другий ступені клапана спільно з корпусом утворюють замкнуту порожнину, що через дросель постійно зв'язана з кільцевою розточкою, діаметри першого та другого ступенів клапана виконані у наступному співвідношенні: d2
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator of pressure pulses of relay differential operation
Автори англійськоюBereziuk Oleh Volodymyrovych
Назва патенту російськоюГенератор импульсов давления релейного дифференциального действия
Автори російськоюБерезюк Олег Владимирович
МПК / Мітки
МПК: F15B 21/00
Мітки: тиску, генератор, диференціальної, дії, релейної, імпульсів
